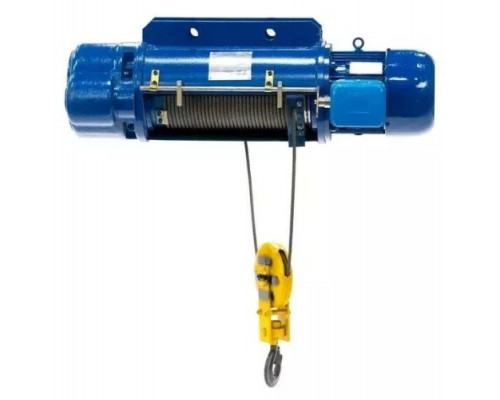

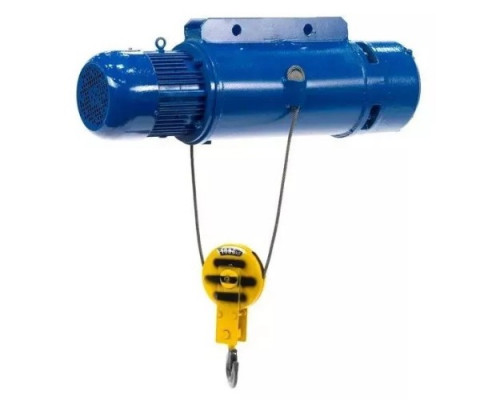

Таль электрическая ESQ RW 0243 2т 12м

Электрическая канатная таль для стационарной работы с грузами до 2 тонн

Модель ESQ RW 0243 — это стационарная электрическая канатная таль, предназначенная для интенсивного циклического подъема и опускания грузов на производстве, в складских комплексах, ремонтных зонах и мастерских. Ее ключевая задача — обеспечить надежное, безопасное и удобное вертикальное перемещение тяжестей массой до 2000 кг на фиксированной высоте до 12 метров. Конструкция разработана для долговечной работы в условиях регулярной эксплуатации.

Конструктивные особенности и принцип работы

Таль относится к классу канатных стационарных подъемников. В отличие от цепных моделей, она использует стальной трос диаметром 11 мм, что обеспечивает высокую гибкость и износостойкость при работе с большими высотами подъема. Привод осуществляется мощным трехфазным асинхронным двигателем на 400 В с коническим ротором, который гарантирует плавный пуск и остановку механизма. Интегрированный электромеханический тормоз автоматически блокирует груз при отключении питания, предотвращая самопроизвольное опускание.

Устройство монтируется стационарно на балку или специальную опорную конструкцию и не предназначено для самостоятельного перемещения по подвесу. Для интеграции в более сложные системы (например, с ручной или электрической тележкой) потребуется дополнительное совместимое оборудование. Габаритная длина тали в сборе составляет 1140 мм, что необходимо учитывать при проектировании рабочего пространства и расчете высоты установки.

Ключевые параметры и их практическое значение

Основные характеристики модели определяют ее сферу применения и эффективность в конкретных задачах.

• Грузоподъемность 2 тонны: Параметр указывает на максимальную массу полезного груза, который таль может поднять с соблюдением всех норм безопасности. Важно учитывать вес строп, захватов и оснастки — они входят в этот лимит. Через блок также возможна работа с грузом в 2 тонны, что подтверждает надежность силовой схемы.


• Высота подъема 12 метров: Определяет максимальное расстояние по вертикали от крюка в нижнем положении до точки его подъема. Это критически важно для планирования высоты цеха, склада или проема, где будет установлено оборудование.


• Скорость подъема 8 м/мин: Таль работает на одной, фиксированной скорости. Это оптимальный режим для точного позиционирования грузов средней тяжести, обеспечивающий баланс между производительностью и контролем. Для задач, требующих переменных скоростей, данная модель не подходит.


• Мощность двигателя 3000 Вт (3 кВт): Обеспечивает достаточный запас мощности для подъема номинального груза, работу с кратковременными перегрузками и стабильную работу в продолжительном режиме. Подключение требует трехфазной сети 400 В — это обязательное условие для эксплуатации.


• Вес тали 212 кг: Значительная собственная масса подчеркивает использование массивных и прочных компонентов (редуктор, электродвигатель, рама). Это накладывает требования к надежности несущей конструкции, на которую будет смонтирована таль.

Системы безопасности и управления

Безопасность оператора и сохранность груза являются приоритетами в конструкции ESQ RW 0243.

• Электронный ограничитель грузоподъемности: Встроенная система контролирует нагрузку и блокирует подъем при попытке превысить номинальную грузоподъемность в 2 тонны, защищая механизм от перегрузок и возможных аварий.


• Концевой выключатель верхнего положения: Автоматически останавливает двигатель при достижении крюковой подвеской верхней крайней точки, предотвращая наматывание троса на барабан и его обрыв.


• Управление с подвесного пульта: Оператор управляет талью с проводного пульта, находясь в зоне видимости груза. Это обеспечивает точный контроль над процессом подъема и опускания. Пульт имеет кнопки "Вверх" и "Вниз", а также, как правило, кнопку аварийной остановки.

Важно отметить, что модель не оснащена нижним концевым выключателем, поэтому контроль за нижним положением крюка полностью лежит на операторе.

Область применения и ограничения

Таль ESQ RW 0243 оптимальна для организации стационарных рабочих постов.

• Монтаж и демонтаж тяжелого оборудования, станков.


• Погрузочно-разгрузочные работы на фиксированной площадке.


• Обслуживание автомобилей, спецтехники в ремонтных зонах.


• Перемещение заготовок, материалов в производственных цехах.


• Использование в качестве силового узла в составе кран-балки (при условии монтажа на совместимую тележку).

Модель не предназначена для работы во взрывоопасных средах, под дождем или в условиях прямого воздействия агрессивных химических веществ без дополнительной защиты. Ее эксплуатация возможна в закрытых или под навесом помещениях при температуре, указанной в техническом паспорте. Для работы требуется квалифицированный монтаж на рассчитанную несущую конструкцию и подключение к трехфазной сети специалистом.

Комплектность и габариты упаковки

Таль поставляется в транспортной упаковке, габариты которой (1150x650x450 мм) и вес (212 кг) соответствуют габаритам и весу самого изделия. Это означает, что устройство поставляется в собранном или минимально разобранном виде, готовое к установке. В стандартную комплектацию, как правило, входят сама таль, крюковая подвеска, подвесной пульт управления и комплект крепежа для монтажа. Точный список комплектующих необходимо уточнять в технической документации к артикулу 20.02.000021.
