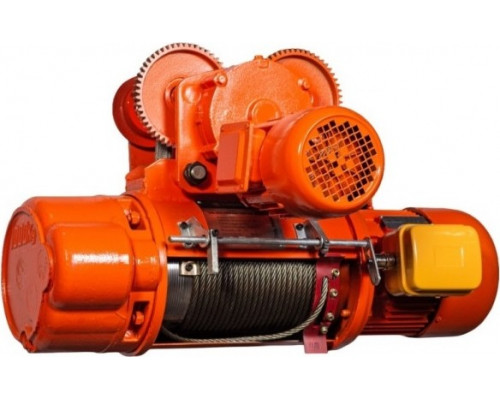

Таль электрическая канатная СИБТАЛЬ CD1 1т 9м 380В

Электрическая канатная таль для интенсивных погрузочно-разгрузочных работ

Модель СИБТАЛЬ CD1 — это передвижная электрическая таль канатного типа, спроектированная для регулярного подъема и горизонтального перемещения грузов массой до 1000 кг в условиях промышленного цеха, склада или мастерской. Её ключевая особенность — сочетание надежной конструкции, рассчитанной на продолжительную работу, и удобного дистанционного управления, которое позволяет оператору контролировать процесс, находясь в наиболее безопасной и удобной позиции относительно груза.

Конструкция и принцип работы

Таль относится к канатному типу, где в качестве гибкого грузонесущего элемента используется стальной трос диаметром 7,7 мм и длиной 10 метров. Такой диаметр обеспечивает высокий запас прочности и износостойкости при работе с номинальной нагрузкой. Механизм подъема приводится в действие электродвигателем мощностью 1,5 кВт, который через редуктор передает усилие на барабан. Встроенный электромеханический тормоз автоматически фиксирует груз при отключении питания, предотвращая его самопроизвольное опускание и обеспечивая безопасность.

Модель является передвижной — она монтируется на специальную каретку (тележку), которая перемещается по нижнему полку двутавровой подкрановой балки. Это позволяет не только поднимать, но и транспортировать груз по площади, ограниченной длиной балки. Конструкция каретки предусматривает работу с балками шириной полки от 88 до 118 мм, что необходимо учитывать при проектировании или проверке существующей подвесной пути.

Технические параметры и их практическое значение

Номинальная грузоподъемность в 1 тонну определяет сферу применения тали для работы со станками, металлоконструкциями, тяжелыми заготовками, упакованными материалами. Важно отметить, что эта величина указана для прямого подвеса. При использовании дополнительного блока (полиспаста) для увеличения высоты подъема или изменения схемы строповки, фактическая грузоподъемность через этот блок также составляет 1 тонну, но общая кинематическая схема требует отдельного расчета.

Высота подъема составляет 9 метров, при этом общая длина троса — 10 метров. Разница в один метр расходуется на запас для крепления и запасовку. Скорость подъема постоянна и равна 8 метров в минуту. Эта скорость оптимальна для точного позиционирования тяжелых грузов, обеспечивая баланс между производительностью и контролем. Для питания требуется трехфазная сеть переменного тока с напряжением 400 В (стандарт 380В). Это промышленный стандарт, поэтому модель не предназначена для использования в бытовых однофазных сетях 220В.

Управление и безопасность

Управление осуществляется с проводного пульта дистанционного управления (ПДУ), что является значительным преимуществом для оператора. Он может следовать за грузом, имея лучший обзор, и находиться вне потенциально опасной зоны непосредственно под поднимаемым объектом. Пульт, как правило, имеет кнопки для подъема/опускания и перемещения тележки вдоль балки. Наличие электромеханического тормоза — обязательный элемент безопасности, который срабатывает при прекращении подачи тока на двигатель, надежно удерживая груз на достигнутой высоте.

Область применения и ограничения

Данная модель эффективна на производственных участках, в складских комплексах, ремонтных зонах, небольших металлообрабатывающих цехах. Она подходит для монтажных и погрузочных работ, где требуется регулярное перемещение грузов в пределах одной рабочей ячейки или пролета.

• Ограничения и особенности, которые необходимо учесть:


• Требуется трехфазная сеть ~400В и подготовленная подвесная путь (двутавровая балка соответствующего диапазона ширины).


• Полиспаст в базовую комплектацию не входит и приобретается отдельно при необходимости.


• Габаритный размер тали по высоте составляет 970 мм, что важно для расчета необходимого расстояния от балки до потолка и обеспечения достаточного хода.


• Вес оборудования — 134 кг, что требует использования грузоподъемных средств для её собственного монтажа на балку и предполагает стационарную установку.


• Модель не предназначена для работы во взрывоопасных средах, под дождем или в условиях повышенной запыленности без соответствующего защитного исполнения.

Комплектация и монтаж

Устройство поставляется в собранном виде, готовом к установке на подвесную тележку и балку. В комплектацию, помимо самой тали с кареткой и пультом ДУ, входят крюковая подвеска и стальной трос. Для монтажа, подключения к электросети и первого пуска необходимо привлечение квалифицированного персонала с соблюдением всех правил промышленной безопасности. Перед началом эксплуатации обязательна проверка работы тормозной системы, ограничителей верхнего положения крюка и плавности хода механизмов.
