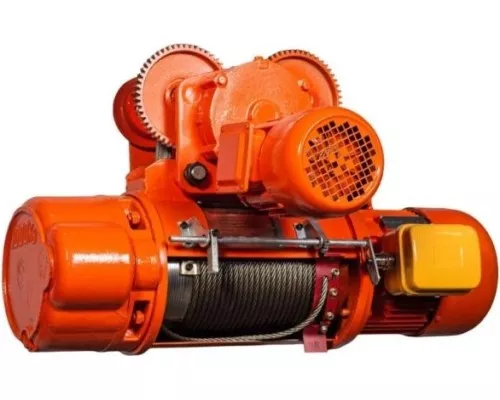

Таль электрическая канатная СИБТАЛЬ CD1 5т 18м 380V

Профессиональная электроталь для интенсивных грузоподъемных работ

Электрическая канатная таль СИБТАЛЬ CD1 грузоподъемностью 5 тонн — это промышленное оборудование, предназначенное для интеграции в стационарные или передвижные крановые системы. Модель 020 0001 0518 с высотой подъема 18 метров и питанием 380/400 В создана для регулярного подъема, опускания и горизонтального перемещения грузов в условиях цехов, складов, строительных площадок и ремонтных зон. Ее конструкция рассчитана на надежную работу в режимах средней и высокой интенсивности.

Конструкция и область применения

Данная модель относится к передвижным канатным талям. Это означает, что механизм смонтирован на тележке, которая перемещается по подкрановому пути, например, по нижнему поясу двутавровой балки. Такое решение значительно расширяет рабочую зону по сравнению со стационарными моделями. Оборудование оптимально подходит для оснащения:

• Однобалочных (кран-балок) и двухбалочных мостовых кранов.


• Консольных кранов с поворотной или стационарной колонной.


• Козловых кранов для работы на открытых площадках.

Основная сфера использования — машиностроительные и металлургические предприятия, логистические комплексы, производственные цеха, где требуется точное и безопасное позиционирование тяжелых заготовок, станков, строительных конструкций или готовой продукции.

Расшифровка ключевых технических параметров

Цифры в характеристиках описывают реальные возможности и ограничения модели, критически важные для правильного выбора и планирования работ.

• Грузоподъемность 5 т (5000 кг): Максимальная масса полезного груза, на которую рассчитан механизм. Важно учитывать вес грузозахватных приспособлений (крюков, строп, траверс) — он входит в этот лимит. Для длительной и безопасной эксплуатации рекомендуется работать с нагрузкой, не превышающей 80-90% от номинала.


• Высота подъема 18 м: Максимальное расстояние по вертикали, на которое крюковая подвеска может поднять груз от нижнего крайнего положения до верхнего. Этот параметр определяет необходимую высоту помещения или конструкции крана. Следует помнить, что часть этого расстояния «съедается» габаритами тали и грузозахватного устройства.


• Мощность 7.5 кВт и напряжение 400 В: Указывает на необходимость трехфазной сети 380/400 В для подключения. Такая мощность обеспечивает достаточный момент для подъема полного груза и перемещения тележки с ним. Электрооборудование тали требует квалифицированного подключения через соответствующий защитный автомат и магнитный пускатель, а также обязательного заземления.


• Скорость подъема 8 м/мин (min): Это минимальная скорость подъема, которая обеспечивает точное и аккуратное позиционирование груза. Обычно в таких моделях присутствует двухскоростной режим или возможность плавного пуска, что позволяет быстро поднимать груз на большую высоту и замедляться для финального выравнивания.


• Диаметр троса 15 мм: Использование стального каната вместо цепи характерно для талей с большей высотой подъема. Канат диаметром 15 мм обеспечивает высокую прочность и гибкость, менее подвержен деформации под нагрузкой, но требует регулярного контроля состояния (отсутствия обрывов проволок, смазки).


• Вес 520 кг и габариты: Значительная собственная масса (более полутонны) и длина около 1467 мм подчеркивают, что это полноценный промышленный узел. Эти данные необходимы для расчета нагрузок на крановую конструкцию, подкрановые пути и опоры, а также для организации погрузочно-разгрузочных работ при монтаже.

Эксплуатационные особенности и ограничения

Модель CD1 спроектирована для работы в стандартных промышленных условиях. Ключевые моменты для безопасной и долговечной эксплуатации:

• Класс нагружения и режим работы: Обычно подобные тали соответствуют классу нагружения А3 (средний) или М5 (режим работы — 1Км по ГОСТ). Это подразумевает циклическую работу с числом включений в час до 60, но не круглосуточную эксплуатацию в литейных или гальванических цехах.


• Температурный диапазон: Стандартный рабочий диапазон — от -20°C до +40°C. Для работы при более низких температурах требуется специальное исполнение (морозостойкое) с соответствующими смазками и материалами.


• Защита двигателя: Электродвигатель, как правило, имеет защиту IP54, что означает защиту от попадания пыли и брызг воды со всех направлений. Однако оборудование не предназначено для работы под прямыми струями воды, в условиях агрессивных паров или взрывоопасных сред.

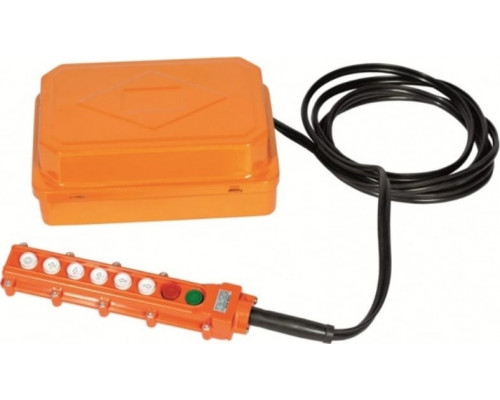

• Управление: Управление осуществляется с пола с помощью подвесного кнопочного пульта. Кабель пульта имеет ограниченную длину, что определяет зону, в которой должен находиться оператор. Для дистанционного управления требуется дополнительная комплектация.


• Комплектность: Базовая комплектация обычно включает саму таль на тележке, крюковую подвеску и подвесной пульт. Электроталь поставляется в собранном виде, но требует профессионального монтажа на подкрановые пути, подключения к электросети и проведения пуско-наладочных работ.

На что обратить внимание при подборе

Выбор этой конкретной модели должен быть обусловлен техническим заданием на оснащение рабочего места. Помимо соответствия грузоподъемности и высоты, необходимо проверить:

• Соответствие габаритов тали (1467 мм) и ширины подкранового пути (пролета). Тележка должна свободно перемещаться по всей длине пути без зацепов.


• Наличие и параметры подкранового пути. Необходимо знать тип и размер двутавровой балки (например, №№ М, Б, К по ГОСТ), так как тележка тали должна быть с ним совместима.


• Состояние электросети. Требуется трехфазная линия 380В с достаточной мощностью для пусковых токов. Рекомендуется проконсультироваться с электриком.


• Необходимость дополнительных опций. В зависимости от задач может потребоваться частотный преобразователь для плавного хода, система ограничения грузоподъемности, дополнительная нижняя защита или термозащита двигателя.

Таль СИБТАЛЬ CD1 5т*18м представляет собой сбалансированное решение для большинства стандартных задач по подъему и перемещению грузов в промышленности. Ее параметры указывают на надежную конструкцию, рассчитанную на длительную эксплуатацию при соблюдении правил монтажа, технического обслуживания и норм безопасности.
