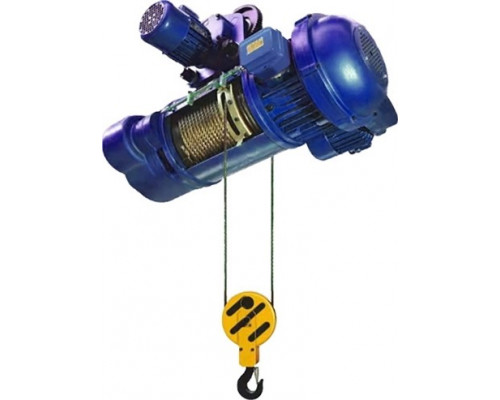

Таль электрическая канатная TOR MD 16 т 9 м

Электрическая канатная таль для интенсивных работ с тяжелыми грузами

Таль электрическая TOR MD грузоподъемностью 16 тонн — это профессиональное подъемное оборудование, рассчитанное на регулярную работу с массивными и габаритными грузами в условиях производственных цехов, складских комплексов, ремонтных зон и строительных площадок. Модель 1046597 с высотой подъема 9 метров и канатным приводом представляет собой надежный и мощный силовой модуль, который может интегрироваться в мостовые краны или использоваться со стационарными консолями для организации стационарных точек подъема. Ее конструкция создана для долговечной эксплуатации при высоких нагрузках.

Ключевые особенности и конструктивные преимущества

Данная модель относится к серии MD, что подразумевает механизм двойного снижения скорости. Это реализовано через двухскоростной двигатель, обеспечивающий точное позиционирование груза. Основная скорость подъема составляет 3.5 м/мин, что позволяет эффективно перемещать груз на нужную высоту. При необходимости точной установки или аккуратной стыковки включается пониженная скорость 0.35 м/мин, что в десять раз медленнее основной. Эта функция критически важна при работе с ответственными и хрупкими, несмотря на вес, конструкциями.

Наличие электромеханического тормоза обеспечивает безопасную и надежную фиксацию груза в любой точке подъема при отключении питания. Тормоз срабатывает автоматически, предотвращая самопроизвольное опускание. В базовой комплектации таль укомплектована полиспастом, что является стандартом для такой грузоподъемности и позволяет оптимально распределить усилие на двигатель и трос.

Технические параметры и их практическое значение

Грузоподъемность в 16 тонн является номинальной и сохраняется при работе через штатный блок. Это означает, что модель рассчитана на постоянную работу с таким весом. Для эксплуатации требуется трехфазная сеть переменного тока напряжением 400 В, типичная для промышленных объектов. Важным параметром является ширина балки, которая составляет строго 150 мм как минимальное, так и максимальное значение. Это указывает на то, что таль предназначена для монтажа на подкрановые пути определенного, фиксированного размера (например, ГОСТ 19494-74 с шириной полки 150 мм). Перед установкой необходимо убедиться в соответствии ширины рельса пути этому значению.

• Диаметр троса 15 мм и длина 39 метров: Трос такой толщины обладает высоким запасом прочности и износостойкости для заявленной нагрузки. Полная длина троса в 39 метров при высоте подъема 9 метров указывает на значительный запас, необходимый для запасовки полиспаста и обеспечения необходимого количества ветвей для подъема 16 тонн.


• Высота подъема 9 метров: Определяет максимальное расстояние от точки зацепа крюка в нижнем положении до предельно верхнего положения. Этот параметр задает рабочую зону по вертикали и должен соотноситься с высотой потолков или конструкций в помещении.


• Габаритный размер 2089 мм: Это строительная высота тали — расстояние от оси подкранового пути до центра крюка в его верхнем положении. Данный размер напрямую влияет на требуемую высоту помещения: чем он меньше, тем больше полезного пространства под балкой. Значение в 2 метра является сбалансированным для механизма такой мощности.


• Вес тали 1067 кг: Значительная масса оборудования подчеркивает его солидную, массивную конструкцию, использование мощных компонентов и требует применения грузоподъемных средств для ее собственного монтажа на крановый путь.

Комплектация и условия эксплуатации

Модель поставляется без пульта дистанционного управления (ПДУ). Управление осуществляется со стационарного подвесного пульта (кнопочной станции), который входит в стандартную поставку и соединяется с талью гибким кабелем. Это накладывает определенные условия на организацию рабочего места: оператор должен находиться в непосредственной близости от тали и перемещаемого груза, имея при этом безопасную зону для наблюдения. Отсутствие ПДУ является конструктивной особенностью, снижающей сложность и стоимость системы, но ограничивающей дистанцию управления.

Таль канатного типа, в отличие от цепной, предназначена для более интенсивных режимов работы и больших высот подъема. Канат обладает лучшей гибкостью и износостойкостью при трении о блоки. Однако это требует регулярного контроля состояния троса, его смазки и проверки на отсутствие обрывов проволок в соответствии с графиком технического обслуживания.

Область применения и рекомендации по выбору

Таль TOR MD 16 т оптимальна для задач, где требуется регулярное перемещение тяжелого металлопроката, станков, крупногабаритного оборудования, строительных конструкций или контейнеров. Она подходит для монтажа на однобалочные (опорные или подвесные) или двухбалочные мостовые краны, а также на жесткие консольные колонны.

При выборе данной модели необходимо заранее учесть несколько ключевых моментов:

• Наличие на объекте трехфазной сети 400 В и подготовленной силовой линии для подключения.


• Строгое соответствие ширины полки подкранового пути значению 150 мм.


• Достаточная высота помещения, учитывая строительную высоту тали (2089 мм), высоту подъема (9 м) и габариты самого груза.


• Необходимость организации безопасного рабочего пространства для оператора, управляющего талью с подвесного пульта.


• Планирование работ по монтажу и демонтажу самого механизма, вес которого превышает тонну.

Упаковочные размеры (глубина 2431 мм, высота 1830 мм, ширина 626 мм) дают представление о том, как оборудование поставляется и какие габариты необходимо учитывать при разгрузке и подготовке к монтажу.
