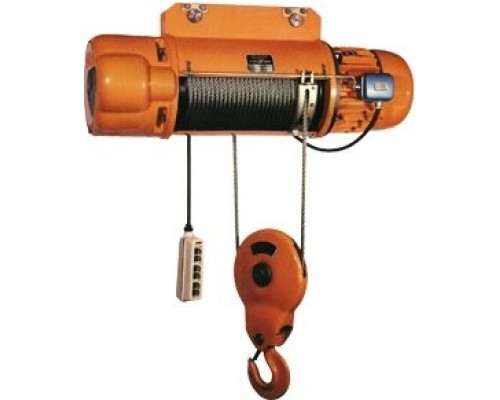

Таль электрическая TOR ТЭК CD г/п 3,2 т 24 м 1021949

Назначение и сфера применения

Таль электрическая TOR ТЭК CD г/п 3,2 т 24 м 1021949 — это грузоподъемное оборудование, предназначенное для вертикального перемещения грузов массой до 3,2 тонны на высоту до 24 метров. Модель относится к классу компактных электрических талей с канатным приводом, что делает ее пригодной для интенсивной эксплуатации в промышленных цехах, складских комплексах, на монтажных участках и в ремонтных мастерских. Благодаря возможности установки на двутавровую балку (ширина полки от 110 до 130 мм), таль может интегрироваться в существующие мостовые или консольные крановые системы.

Конструктивные особенности и комплектация

Таль оснащена полиспастом в заводской комплектации — это механизм, увеличивающий грузоподъемность за счет перераспределения нагрузки на несколько ветвей каната. В данной модели полиспаст уже встроен, что позволяет работать с номинальным весом 3,2 тонны без дополнительных блоков. Длина троса составляет 51 метр при диаметре 13 мм — это обеспечивает запас прочности и износостойкость при регулярных циклах подъема. Электромеханический тормоз встроен в корпус тали и срабатывает автоматически при отключении питания, исключая самопроизвольное опускание груза. Габаритная высота тали (1550 мм) учитывается при проектировании кранового пути — необходимо обеспечить достаточное расстояние между балкой и верхней точкой груза.

Электрические параметры и ограничения

Для работы требуется трехфазная сеть напряжением 400 В и мощность 4500 Вт. Это стандартное промышленное напряжение, но перед установкой важно убедиться в наличии соответствующего ввода и защитной автоматики. Пульт дистанционного управления в комплект не входит — управление осуществляется с подвесного поста (кнопочного пульта), который подключается напрямую к тали. Это накладывает ограничение на дистанцию управления: оператор должен находиться в зоне видимости груза и в пределах длины кабеля пульта. Скорость подъема фиксированная — 8 метров в минуту, что является средней величиной для талей данной грузоподъемности: достаточно для точного позиционирования, но не для скоростных циклов.

Практические возможности и условия эксплуатации

Модель рассчитана на работу в режиме S3 (повторно-кратковременный) с типовой продолжительностью включения 25–40% — это стандартный режим для кранового оборудования, при котором таль не должна работать непрерывно более нескольких минут без паузы. Вес самой тали (365 кг) требует усиленного крепления к балке и учета нагрузки на несущие конструкции. Ширина балки от 110 до 130 мм определяет совместимость с конкретными профилями двутавра — перед монтажом необходимо измерить полку балки. Таль не оснащена концевыми выключателями или защитой от перегруза по умолчанию — эти опции при необходимости устанавливаются отдельно. Диаметр троса 13 мм и его длина 51 метр позволяют работать с грузами на высоте до 24 метров при стандартной схеме запасовки (через полиспаст).

Что важно учесть при выборе

• Высота подъема 24 метра — это максимальная вертикальная дистанция от крюка до балки. Если требуется подъем на меньшую высоту, избыток троса не создает проблем, но увеличивает общую длину каната в системе.


• Отсутствие пульта ДУ означает, что оператор управляет талью с пола через подвесной пульт. Для удаленного управления потребуется приобретать дополнительное оборудование.


• Скорость подъема 8 м/мин — это один фиксированный режим, без возможности регулировки. Для задач, требующих точного медленного позиционирования, может потребоваться дополнительный преобразователь частоты.


• Полиспаст в комплекте уже обеспечивает грузоподъемность 3,2 т, но при необходимости использования тали с меньшим весом можно применять прямую запасовку (без полиспаста) — это увеличит скорость подъема, но снизит допустимую нагрузку.


• Вес тали 365 кг требует расчета нагрузки на балку и крановый путь. Для мобильных или легких конструкций может потребоваться усиление.
