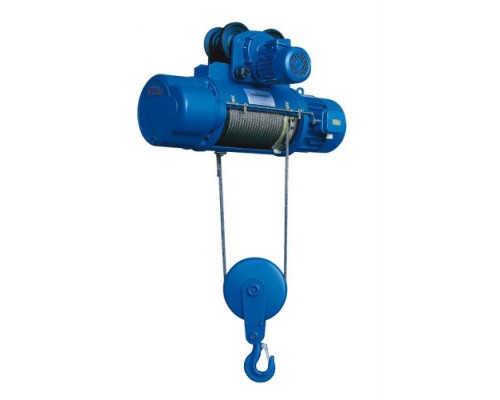

Таль электрическая TOR ТЭК CD 3,2 т 6 м (серия D)

Электрическая таль для интенсивных подъемных операций

Таль электрическая TOR ТЭК CD грузоподъемностью 3,2 тонны с высотой подъема 6 метров представляет собой надежный и производительный механизм для регулярного вертикального перемещения грузов. Эта модель из серии D разработана для эксплуатации в условиях мелкосерийного и серийного производства, на складах, в ремонтных зонах и сборочных цехах, где важна точность, скорость и безопасность работы. Она является полноценной альтернативой мостовым кранам при организации точечных рабочих мест или в условиях ограниченного пространства.

Конструкция и принцип работы

Модель построена по классической канатной схеме, где грузозахватный механизм с электроприводом перемещается по двутавровой балке с помощью каретки. Электрический привод подъема и перемещения обеспечивает высокую скорость работы по сравнению с ручными талями и существенно снижает физическую нагрузку на оператора. Управление осуществляется с проводного пульта (кнопочной станции), что дает оператору свободу выбора оптимальной точки обзора для безопасного маневрирования грузом. Конструкция рассчитана на работу в режиме S3 40% (повторно-кратковременный режим), что означает возможность циклической работы с паузами для охлаждения двигателя, типичной для большинства производственных задач.

Ключевые характеристики и их практическое значение

Грузоподъемность 3200 кг определяет сферу применения тали. Она эффективна для работы со станками, металлическими конструкциями, промышленным оборудованием, тяжелыми заготовками или упакованными партиями товаров. Важно понимать, что указанная грузоподъемность — это максимальная эксплуатационная масса, включающая вес строп, захватов и самой подвески. Для обеспечения долговечности механизма не рекомендуется постоянно работать на предельном весе.

Высота подъема 6 метров задает вертикальную рабочую зону. Этот параметр критически важен при планировании установки: необходимо учитывать высоту помещения, длину строповочных устройств и требуемый свободный ход крюка. Шесть метров позволяют поднимать груз с пола и размещать его на технологических подставках, верстаках или в кузове транспорта, а также обслуживать оборудование с высокой станиной.

• Скорость подъема/опускания: Параметр напрямую влияет на производительность. Более высокая скорость сокращает время на выполнение операции, но требует от оператора большего внимания при позиционировании. Для точного монтажа часто используется пониженная скорость.


• Скорость перемещения тали (передвижения): Определяет, как быстро груз можно переместить по балке из одной точки в другую. В комплексе со скоростью подъема формирует общее время цикла работы.


• Режим работы S3 40%: Означает, что суммарное время работы под нагрузкой в течение 10-минутного цикла не должно превышать 4 минут (40%). Например, 4 минуты работы, 6 минут паузы. Это ключевое ограничение для непрерывных интенсивных работ.


• Класс изоляции двигателя F: Указывает на повышенную термостойкость обмоток электродвигателя (до 155°C), что обеспечивает надежность при работе в повторно-кратковременном режиме с частыми пусками.


• Степень защиты IP54: Механизм защищен от попадания пыли в количестве, нарушающем работу, и от брызг воды со всех направлений. Это позволяет эксплуатировать таль в неотапливаемых производственных помещениях с повышенной запыленностью и влажностью, но не для работы под открытым небом или в условиях прямого струйного воздействия воды.

Особенности эксплуатации и установки

Таль TOR ТЭК CD предназначена для подвешивания на неподвижную опору (консоль, кран-балку, монорельсовый путь). Она не является самопередвигающейся кран-балкой — для горизонтального перемещения по цеху требуется смонтированный монорельсовый путь с соответствующей концевой балкой и кареткой. При выборе необходимо убедиться в совместимости размеров каретки тали с полкой двутавровой балки, на которую она будет установлена.

Электропитание модели — трехфазное, 380В. Это накладывает обязательное требование к инфраструктуре рабочего места: необходима соответствующая силовая линия с защитной аппаратурой. Подключение должен выполнять квалифицированный электрик. Наличие тепловой защиты двигателя встроено в конструкцию и предохраняет механизм от перегрузок и перегрева.

В стандартную комплектацию, как правило, входит крюковая подвеска, электроприводы подъема и передвижения, кнопочный пульт управления, ограничитель верхнего положения груза. Дополнительные опции, такие как дистанционное радиоуправление, низковольтное управление (42В) для повышенной безопасности или второй скоростной режим, обычно поставляются отдельно и требуют уточнения при заказе.

Габариты и транспортировка

Общие габариты упаковки (930x932x954 мм) и вес 270 кг говорят о солидных размерах и массе устройства. Это не переносное оборудование. Для разгрузки и установки потребуется соответствующая техника (автопогрузчик, кран) и подготовленный персонал. Необходимо заранее спланировать путь перемещения тали от места разгрузки до точки монтажа, учитывая дверные проемы, коридоры и наличие свободного пространства.

Сильные стороны и ограничения модели

К сильным сторонам TOR ТЭК CD можно отнести надежную конструкцию, рассчитанную на промышленное использование, наличие теплозащиты, хорошую степень защиты от внешних факторов (IP54) и адаптированность к типовым производственным циклам благодаря режиму S3. Она эффективно заменяет труд стропальщиков с ручными лебедками, повышая скорость и безопасность работ.

Основные ограничения связаны с необходимостью стационарной установки на подготовленный путь, требованием к трехфазной сети и цикличностью работы (режим S3 40%), которая не подходит для непрерывного 100% использования, как, например, в литейных или конвейерных линиях с постоянной нагрузкой. Для таких задач требуются тали с более высоким коэффициентом продолжительности включения (ПВ).

На что обратить внимание при выборе

При рассмотрении данной модели необходимо четко определить несколько параметров будущей эксплуатации. Во-первых, соответствие грузоподъемности и высоты подъема вашим технологическим задачам с небольшим запасом. Во-вторых, наличие и соответствие монорельсового пути (двутавровой балки) для передвижения. В-третьих, доступность трехфазного электроснабжения в зоне монтажа. Также стоит уточнить полную комплектацию, длину кабеля пульта управления и возможность установки дополнительных опций, если они потребуются в будущем. Проверка условий для безопасной разгрузки и монтажа тяжелого оборудования также является обязательным этапом планирования.
