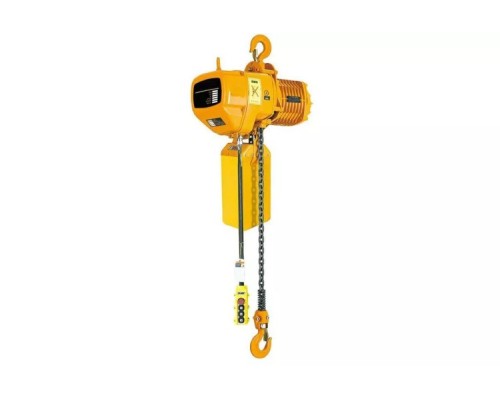

Таль электрическая цепная TOR ТЭЦС 2 т 24 м 380В

Электрическая цепная таль для стационарного монтажа

Модель TOR ТЭЦС (HHBD02-01) — это стационарная электрическая таль, предназначенная для интенсивной работы с грузами до 2 тонн на фиксированной точке подъёма. Её конструкция рассчитана на вертикальное перемещение грузов в условиях производственных цехов, сборочных линий, складских помещений и ремонтных зон, где требуется надёжное, мощное и простое в управлении подъёмное устройство.

Конструкция и принцип работы

Данная модель относится к стационарным цепным талям. Это означает, что она жёстко крепится к несущей конструкции — балке, консоли или специальной подвесной системе — и не имеет возможности перемещения по подвесному пути, как это делают кареточные или передвижные модели. Её рабочая зона строго ограничена точкой подвеса, что определяет основную сферу применения: организация стационарных рабочих постов для подъёма и удержания грузов.

В качестве грузонесущего элемента используется высокопрочная калиброванная цепь. По сравнению с канатными системами, цепь менее подвержена перетиранию и деформации, а её конструкция позволяет осуществлять сборку и замену отдельных звеньев, что упрощает обслуживание и ремонт. Подъёмный механизм с электроприводом обеспечивает плавный пуск и остановку, что минимизирует раскачивание груза.

Ключевые технические параметры и их практическое значение

Номинальная грузоподъёмность модели составляет 2,0 тонны. Это предельная масса, на которую рассчитан механизм с учётом стандартного запаса прочности. Для безопасной эксплуатации категорически не рекомендуется превышать этот лимит или работать с грузами, центр тяжести которых смещён и вызывает динамические нагрузки.

Высота подъёма — 24 метра. Этот параметр указывает на максимальное расстояние, на которое крюковая подвеска может отойти от точки крепления тали. Он критически важен для планирования высоты помещения и определения зоны, в которой можно оперировать грузом. Электродвигатель мощностью 750 Вт и напряжением 400 В (трёхфазная сеть 380В) обеспечивает достаточный крутящий момент для подъёма номинального груза.

Скорость подъёма постоянна и равна 1,9 метра в минуту. Это умеренная скорость, которая обеспечивает точное позиционирование груза и безопасность операций, особенно при работе с габаритными или хрупкими изделиями. Для задач, требующих быстрого циклического подъёма-опускания, такая скорость может быть недостаточной.

Особенности монтажа и эксплуатации

Габаритная ширина тали составляет 1050 мм. При проектировании точки подвеса необходимо учитывать не только этот размер, но и пространство для свободного перемещения цепи и груза. Крепление осуществляется к несущей балке, ширина полки которой должна находиться в диапазоне от 100 до 178 мм — это требование к совместимости с штатными крепёжными элементами тали.

Важнейшим условием работы является наличие трёхфазной электрической сети с напряжением 400 В и частотой 50 Гц. Подключение должен выполнять квалифицированный электрик, с обязательным заземлением и установкой защитной аппаратуры (автомата, контактора) в соответствии с мощностью двигателя. Масса самого оборудования — 223 кг — требует ответственного подхода к расчёту прочности строительных конструкций, на которые оно будет установлено.

• Тип управления: как правило, осуществляется с пола с помощью кнопочного пульта на гибком кабеле, что позволяет оператору находиться в оптимальной позиции для контроля груза.


• Безопасность: стандартная комплектация обычно включает тепловую защиту двигателя, ограничитель верхнего положения крюка и низковольтное управление на пульте.


• Обслуживание: сводится к периодическому визуальному контролю состояния цепи, крюка и механизмов, а также к смазке трущихся частей в соответствии с регламентом производителя.

Сравнение с другими типами талей

Стационарная цепная таль TOR ТЭЦС выбирается, когда нет необходимости в горизонтальном перемещении груза по цеху, а требуется организовать эффективную точку подъёма/опускания. Она проще и, как правило, надёжнее в конструкции, чем передвижные модели, так как не имеет узлов передвижения (каретки, тележки). Однако её функциональность ограничена одной вертикальной линией. Если задача предполагает обслуживание нескольких рабочих зон, следует рассмотреть вариант с талью, установленной на каретку с ручным или электрическим передвижением.

Комплектность и транспортировка

Оборудование поставляется в собранном виде или в разобранном состоянии для удобства транспортировки. Габариты упаковки (526x860x372 мм) и её вес (113 кг) указывают на то, что основные узлы упакованы отдельно. В комплект, помимо самого подъёмного механизма, обычно входят крюковая подвеска, грузовая цепь, кнопочный пульт управления и комплект крепления к балке. Перед началом монтажа необходимо свериться с паспортом изделия для проверки полной комплектности.

Области применения и ограничения

Данная модель оптимальна для:

• Монтажных и сборочных постов в машиностроении.


• Погрузочно-разгрузочных операций на стационарных площадках.


• Ремонтных зон для подъёма агрегатов и узлов оборудования.


• Складов для работы с тяжелыми штучными грузами.

Ограничения модели связаны с её стационарностью и скоростью. Она не подходит для задач, требующих частого перемещения груза по площади помещения, а также для процессов, где критична высокая скорость цикла (например, более 5-6 подъёмов в час на полную высоту). Работа с химически агрессивными средами или во взрывоопасных зонах требует специального исполнения оборудования.
