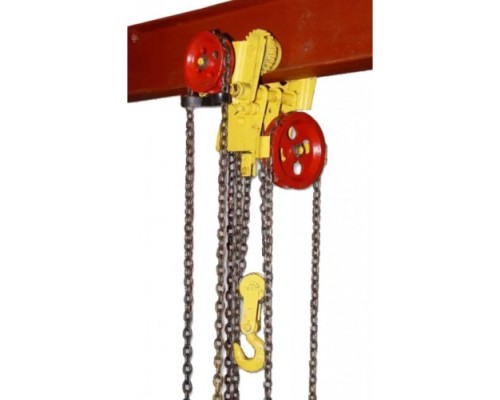

Таль ручная червячная передвижная TOR ТРЧП 5,0 т, Н=3.0 м

Ручная таль для точного позиционирования тяжелых грузов

Таль ручная червячная передвижная TOR ТРЧП 5,0 т — это механическое подъемно-транспортное устройство, предназначенное для подъема, опускания и горизонтального перемещения грузов массой до пяти тонн в условиях, где использование электричества невозможно, нежелательно или требует особых мер безопасности. Ее ключевая особенность — сочетание высокой грузоподъемности с плавным и точным червячным механизмом и мобильностью по монорельсовому пути.

Конструкция и принцип работы червячной передачи

В основе модели лежит червячный редуктор. В отличие от более распространенных шестеренных талей, где подъем осуществляется рывками, червячная передача обеспечивает исключительно плавное и медленное движение груза. Это происходит за счет преобразования вращения рукоятки в движение грузовой цепи через червяк и червячное колесо. Такой механизм позволяет с высокой точностью позиционировать груз, что критически важно при монтаже оборудования, установке станков или работе с хрупкими, но тяжелыми элементами конструкции.

Для подъема максимального груза в 5 тонн оператору необходимо приложить усилие около 75 кг к рукоятке. Это стандартное и предсказуемое усилие для ручных талей такого класса, которое требует от пользователя определенной физической подготовки или организации работы в две смены. Механизм имеет стопорное устройство, автоматически фиксирующее груз в случае прекращения вращения рукоятки, что обеспечивает безопасность при работе.

Возможности передвижения и монтажа

Модель является передвижной — она оснащена кареткой с ходовыми колесами, которая перемещается по нижнему полку стандартной двутавровой балки. Производитель указывает совместимость с балками типоразмера 130-150 мм (по ширине полки). Это важный параметр для монтажа: перед установкой необходимо убедиться, что существующая или проектируемая балковая конструкция соответствует данному диапазону. Сама таль поставляется в сборе с кареткой, но для ее работы требуется заранее смонтированный монорельсовый путь соответствующего профиля.

Передвижение тали с грузом по балке осуществляется вручную, за счет тягового усилия, прикладываемого к грузовой или ручной цепи. Это позволяет не только поднимать, но и транспортировать груз в пределах длины балки, что значительно расширяет рабочую зону без привлечения дополнительной техники.

Грузозахватные элементы и высота подъема

Таль комплектуется двумя грузовыми цепями диаметром 8 мм с шагом звена 27 мм. Одна цепь является тяговой (бесконечной), за которую оператор осуществляет подъем и опускание. Вторая — грузовая, с крюком для навешивания груза. Длина грузовой цепи составляет 3 метра, что в сумме с конструктивной высотой самой тали (около 0.5-0.7 м) дает полезную высоту подъема (Н=3.0 м). Это означает, что крюк можно опустить на 3 метра ниже уровня установки тали. Данного параметра достаточно для работы в цехах с высокими потолками, для подъема из котлованов или с пола склада на уровень транспортной тележки.

Важно учитывать, что при подъеме груза на максимальную высоту сама таль с кареткой также имеет высоту, поэтому общее расстояние от крюка в верхнем положении до потолка или несущей конструкции должно быть не менее 1-1.5 метра.

Взрывобезопасное исполнение (ВБИ)

Модель имеет маркировку ВБИ (взрывобезопасное исполнение). Это означает, что ее конструкция исключает возможность искрообразования при работе механизмов в нормальном режиме и при возможных соударениях деталей. Такие тали предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, где присутствуют горючие газы, пары или пыль (например, на нефтебазах, лакокрасочных производствах, мукомольных заводах, угольных складах). Использование обычного, невзрывобезопасного оборудования в подобных условиях строго запрещено правилами промышленной безопасности.

Сфера практического применения

Данная таль не является инструменом для ежедневных интенсивных погрузочно-разгрузочных работ на складе — для таких задач эффективнее электрические модели. Ее ниша — работы, где важны контроль, точность и безопасность в сложных условиях:

• Монтаж и демонтаж тяжелого оборудования в цехах, где нет электросети или ее подключение затруднено.


• Ремонтные и сервисные работы в полевых условиях, на строительных площадках, в ремонтных зонах автотранспортных предприятий.


• Обслуживание станков, прессов, когда требуется плавно и точно установить деталь.


• Работы на объектах нефтегазовой, химической, деревообрабатывающей и пищевой промышленности, отнесенных к взрывоопасным зонам.


• Использование в качестве резервного или аварийного подъемного средства при отключении электроэнергии.

Особенности эксплуатации и ограничения

При выборе и использовании тали TOR ТРЧП 5,0 т необходимо учитывать несколько ключевых моментов:

• Требования к опорной конструкции: Балка или монорельсовый путь должны быть рассчитаны на вес тали (100 кг) плюс вес груза (до 5000 кг) с запасом по динамической нагрузке. Крепление балки должно быть надежным.


• Физическое усилие: Работа требует приложения значительного мускульного усилия (до 75 кг), особенно на пределе грузоподъемности. Необходимо планировать продолжительность работы оператора.


• Скорость работы: Подъем груза на полную высоту 3 метра ручной червячной талью — относительно медленный процесс по сравнению с электрическими аналогами.


• Комплектность: В поставку входит сама таль с кареткой. Двутавровая балка для монтажа пути, концевая балка, подвесы или опоры для монорельса, а также грузозахватные приспособления (стропы, траверсы) приобретаются отдельно, исходя из конкретных задач.


• Обслуживание: Как и любой механизм, таль требует регулярного осмотра, смазки трущихся частей и контроля состояния цепи и крюка на предмет износа и деформации.

Таким образом, таль TOR ТРЧП 5,0 т — это специализированный, надежный инструмент для ответственных подъемных операций, где критически важны плавность хода, независимость от источников энергии и соответствие строгим требованиям промышленной безопасности, в том числе во взрывоопасных средах.
