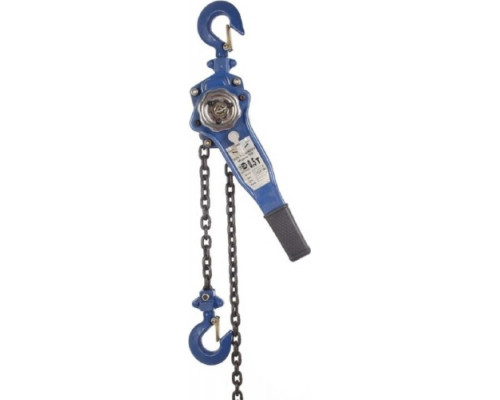

Таль рычажная TOR ТРР 1048485 ручная

Рычажная таль для подъема и точного позиционирования грузов до 3 тонн

Таль рычажная TOR ТРР 1048485 — это полностью механический грузоподъемный аппарат, работающий от мускульной силы оператора. Ее ключевая особенность — автономность и возможность работы в стесненных условиях, где нет доступа к электросети или где использование более габаритного оборудования невозможно. Модель с индексом 1048485 рассчитана на серьезные нагрузки до 3000 кг, что делает ее инструментом для профессиональных задач в мастерских, на складах, в ремонтных зонах и на производственных участках.

Конструкция и принцип работы

Аппарат относится к типу рычажных талей (HSH). Подъем и опускание груза осуществляется за счет возвратно-поступательного движения рукоятки длиной 415 мм. Эта длина обеспечивает достаточный рычаг для эффективной работы с максимальной нагрузкой, не требуя чрезмерных физических усилий. В основе механизма лежит надежная храповая система (храповой механизм тормоза), которая обеспечивает безопасную фиксацию груза на любой высоте и предотвращает самопроизвольное опускание. Для работы таль необходимо закрепить на неподвижной опоре (балке, консоли, траверсе) с помощью верхнего крюка. Нижний крюк предназначен для захвата груза.

Расшифровка ключевых характеристик и их практическое значение

Цифры в техническом паспорте напрямую определяют сферу применения и возможности устройства.

• Грузоподъемность 3 т (3000 кг): Основной эксплуатационный параметр. Таль предназначена для регулярной работы с тяжелым оборудованием: двигателями, станками, металлоконструкциями, пресс-формами, автомобильными агрегатами. Категорически запрещается превышать этот лимит.


• Высота подъема 9 м: Максимальное расстояние, на которое груз может быть поднят от нижней точки. Этот параметр важен для работы в помещениях с высокими потолками, в складских комплексах или при подъеме грузов из котлованов, колодцев.


• Длина цепи 9.3 м и количество цепей: 1: Общая длина грузовой цепи составляет 9.3 метра. Одной цепи достаточно для данной конструкции. Важно понимать, что полезная высота подъема всегда меньше длины цепи, так как часть ее длины находится в механизме и на крюке.


• Диаметр цепи 10 мм: Цепь изготовлена из легированной термообработанной стали. Такой диаметр звена соответствует заявленной грузоподъемности, обеспечивая высокий запас прочности и износостойкость при контакте с металлическими грузами.


• Минимальное расстояние между крючками 480 мм: Это критически важный габаритный параметр. Он определяет минимальную высоту точки подвеса (верхний крюк) над грузом (нижний крюк). Если расстояние меньше 48 см, таль невозможно будет корректно установить и использовать. Это ограничение нужно учитывать при работе в низких помещениях, под автомобилем на подъемнике или внутри оборудования.


• Вес тали 36 кг: Конструкция обладает значительной массой, что свидетельствует о использовании массивных металлических компонентов. Это обеспечивает надежность, но требует продуманной организации транспортировки и монтажа. Таль не является переносным инструментом в бытовом понимании — ее перемещают и устанавливают на место работы заранее.

Сферы применения и типичные задачи

Благодаря автономности и мощности, таль TOR ТРР 1048485 решает широкий круг индустриальных задач. Она незаменима там, где нет стационарных кранов или подачи электричества.

• Автосервисы и СТО: Для демонтажа и установки двигателей, коробок передач, мостов, кузовных панелей. Позволяет точно позиционировать тяжелый агрегат при сборке.


• Производственные цеха и склады: Перемещение станков, прессов, поддонов с заготовками, установка оборудования на фундамент.


• Строительные и монтажные работы: Подъем строительных материалов, элементов конструкций, оконных блоков на объектах без централизованного энергоснабжения.


• Ремонтные мастерские: Работа с крупногабаритными изделиями, подъем тяжелых узлов для ремонта.


• Сельское хозяйство и фермы: Монтаж и обслуживание тяжелого сельхозоборудования.

Особенности, ограничения и условия эксплуатации

Для безопасной и долговечной работы необходимо строго соблюдать правила, вытекающие из конструкции и характеристик модели.

Температурный режим: Таль рассчитана на работу в диапазоне от -10°C до +50°C. Использование при более низких температурах может привести к хрупкости металла и загустеванию смазки, что опасно. При высоких температурах снижается эффективность смазочных материалов.

Автономность и усилие оператора: Главное преимущество — независимость от электричества — является и ее особенностью. Подъем груза массой, близкой к 3 тоннам, требует приложения физической силы. Это не автоматизированный процесс, а управляемый ручной труд.

Требования к точке подвеса: Верхняя опора (балка, перекрытие, кронштейн) должна выдерживать вес тали (36 кг) + вес груза (до 3000 кг) + динамические нагрузки. Несущая способность точки крепления должна иметь минимум 4-5-кратный запас. Недопустимо крепление к ненадежным или подвижным конструкциям.

Горизонтальное перемещение: Таль может перемещать груз по горизонтали только если сама подвешена на тележке, движущейся по подкрановому пути. В базовой комплектации такой тележки нет — это опциональное оборудование.

Комплектность и безопасность: В стандартную поставку входит сама таль с цепью и крюками. Дополнительные стропы, захваты или траверсы для конкретных грузов приобретаются отдельно. Крюки оснащены предохранительными замками, предотвращающими самопроизвольное соскальзывание грузового троса или цепи.

Прочность и соответствие стандартам

Таль TOR ТРР соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Это подтверждает, что изделие прошло необходимые испытания, разработано с учетом норм безопасности и допущено к обращению на рынке. Использование термообработанной стали для крюков и легированной стали для цепи гарантирует высокую стойкость к деформациям, ударным нагрузкам и износу в условиях интенсивной эксплуатации.
