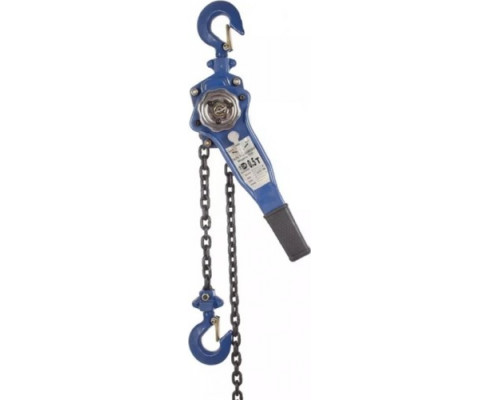

Таль рычажная TOR ТРР 1048488 ручная

Рычажная таль для сложных подъемных операций без источника энергии

Модель TOR ТРР 1048488 — это профессиональная рычажная таль высокой грузоподъемности, предназначенная для подъема, фиксации и точного позиционирования тяжелых грузов в условиях отсутствия стационарного электроснабжения. Ее конструкция основана на проверенном храповом механизме, что делает устройство независимым от внешних источников питания и пригодным для работы в удаленных или особых условиях.

Конструкция и принцип работы

В основе тали лежит механизм рычажного типа (тип HSH). Подъем и опускание груза осуществляются за счет возвратно-поступательных движений рукоятки, которая приводит в действие храповое колесо и грузовую цепь. Этот принцип обеспечивает полный контроль над процессом: оператор может поднимать груз, фиксировать его на любой требуемой высоте или плавно опускать малыми шагами. Критически важным элементом является встроенный храповой тормоз, который автоматически блокирует груз при прекращении качания рукоятки, предотвращая самопроизвольное опускание.

Области применения и рабочие задачи

Данная модель рассчитана на интенсивное использование в промышленной и ремонтной среде. Ее основное назначение — выполнение подъемно-транспортных операций там, где использование электрических тельферов невозможно, нецелесообразно или небезопасно.

• Ремонтные мастерские и СТО: для демонтажа и установки тяжелых агрегатов (двигателей, коробок передач, мостов) автомобилей, спецтехники и сельхозмашин.


• Складская логистика: для разгрузки, перекантовки и штабелирования тяжеловесных станков, металлопроката, оборудования.


• Монтажные и строительные работы: для подъема строительных конструкций, бетонных элементов, оборудования на объектах без подключенного электричества.


• Эксплуатация в полевых условиях: благодаря энергонезависимости таль эффективна на выездных ремонтах, в горнодобывающих выработках, портах или при аварийно-спасательных работах.


• Горизонтальное перемещение: при наличии подвесного пути (монорельса) таль может использоваться для транспортировки грузов в пределах рабочей зоны.

Расшифровка ключевых параметров и их практический смысл

Цифровые характеристики модели TРР 1048488 напрямую определяют ее возможности и границы применения.

• Грузоподъемность 9 тонн: Это показатель для работы с исключительно тяжелыми объектами. Таль способна поднимать промышленные станки, крупные узлы сельхозтехники, массивные металлические заготовки или двигатели судов. Важно понимать, что данный параметр — максимальный, и для обеспечения долговечности механизма рекомендуется работать с нагрузкой на 10-15% ниже предела.


• Высота подъема 6 метров и длина цепи 18.5 метров: Высота подъема указывает на максимальное расстояние, на которое можно поднять крюк относительно точки подвеса. Общая длина цепи в 18.5 метра, разделенная на три ветви (что подтверждается параметром "Кол-во цепей: 3"), говорит о полиспастной схеме. Это означает, что для подъема груза на 1 метр оператору необходимо выбрать 3 метра цепи. Такая схема снижает требуемое усилие на рукоятке, облегчая работу, но увеличивает время подъема.


• Минимальное расстояние между крючками 700 мм: Это критически важный габаритный параметр. Он определяет минимальную высоту помещения или конструкции, где можно закрепить таль. Расстояние в 700 мм необходимо для свободного подвеса устройства между опорной балкой (за верхний крюк) и грузом (за нижний крюк). Если высота потолка или проема меньше, установка будет невозможна.


• Диаметр цепи 10 мм и материал: Цепь из легированной термообработанной стали диаметром 10 мм гарантирует высокий запас прочности и износостойкости при работе с максимальными нагрузками. Такой диаметр соответствует заявленной грузоподъемности и обеспечивает безопасность.


• Длина рукоятки 415 мм: Оптимальная длина для создания достаточного рычажного усилия. Она позволяет комфортно работать оператору, прилагая умеренные физические усилия даже при подъеме груза, близкого к максимальному весу.


• Вес тали 63.8 кг: Значительная масса устройства — это следствие его мощной металлической конструкции. Данный факт подразумевает, что для монтажа и переноски тали потребуется либо несколько человек, либо применение вспомогательных подъемных средств. Это стационарное оборудование для закрепления на месте работы.


• Температурный диапазон от -10°C до +50°C: Таль предназначена для эксплуатации в большинстве климатических зон и внутри отапливаемых или неотапливаемых производственных помещений. При работе в отрицательных температурах рекомендуется уделять повышенное внимание плавности движений механизма.

Особенности, ограничения и условия эксплуатации

Модель TOR ТРР 1048488 является специализированным оборудованием, требующим понимания ее особенностей.

• Энергонезависимость: Главное преимущество — полная автономность от электросети. Это же накладывает ограничение: все операции производятся вручную, что требует физических усилий оператора и влияет на скорость работы по сравнению с электрическими моделями.


• Требование к точке подвеса: Устройство не является самостоятельной подъемной системой. Для работы необходима надежная, рассчитанная на нагрузку свыше 9 тонн точка подвеса: балка, кронштейн, траверса или передвижная тележка по монорельсу.


• Комплектность: В поставку входит сама таль с цепями и крюками. Подвижная тележка для перемещения по балке, как правило, приобретается отдельно, если требуется функция горизонтального перемещения.


• Безопасность: Крюки изготовлены из термообработанной стали и имеют предохранительные замки, предотвращающие самопроизвольное соскальзывание строп или такелажных приспособлений. Перед каждым использованием обязателен визуальный осмотр цепей, крюков и механизма на отсутствие деформаций и повреждений.


• Сертификация: Соответствие ТР ТС 010/2011 "О безопасности машин и оборудования" подтверждает, что изделие прошло необходимые испытания и соответствует требованиям технических регламентов Евразийского экономического союза.

Сравнение с аналогами и место в линейке

В линейке рычажных талей TOR ТРР данная модель находится в верхнем сегменте по грузоподъемности. Основное отличие от более легких моделей (на 0.5, 1, 3 тонны) — в массивности конструкции, диаметре цепи и, как следствие, в весе самого устройства. Выбор в пользу этой модели оправдан именно при регулярных работах с грузами от 3-4 тонн и выше. Для задач с меньшим весом использование столь мощной тали будет нерациональным из-за ее большого веса и габаритов.
