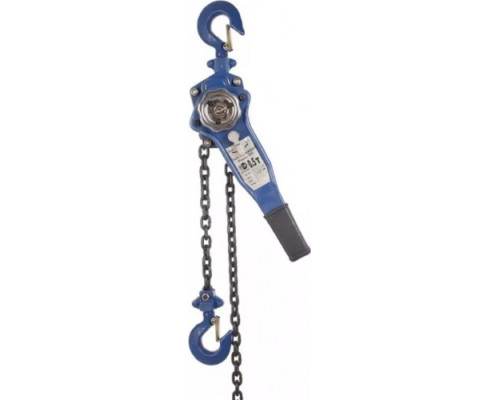

Таль рычажная TOR ТРР 1048551 ручная

Ручная рычажная таль для точного позиционирования грузов

Таль рычажная TOR ТРР 1048551 — это полностью механическое грузоподъемное устройство, предназначенное для работы в условиях, где нет доступа к электросети или требуется максимальная мобильность и контроль. Модель с грузоподъемностью 1 тонну является оптимальным решением для множества задач, от обслуживания автомобиля в гараже до выполнения монтажных работ на производстве. Её ключевая особенность — возможность не только поднимать и фиксировать груз, но и точно перемещать его по горизонтали с усилием оператора.

Конструкция и принцип работы

В основе тали лежит надежный храповой механизм (тип HSH), который обеспечивает подъем груза и его безопасную фиксацию в любом положении. Для привода используется мускульная сила оператора через рычаг-рукоятку длиной 290 мм. Этот размер обеспечивает достаточный рычаг для комфортной работы, не требуя чрезмерных физических усилий при максимальной нагрузке. Механизм не имеет электродвигателя, что делает его независимым от источников питания, искробезопасным и пригодным для использования в сырых или запыленных помещениях.

Грузонесущим элементом служит цепь из легированной термообработанной стали диаметром 6 мм. Ее общая длина составляет 6.3 метра, что при высоте подъема 6 метров дает удобный запас для крепления. Цепь рассчитана на высокие нагрузки и устойчива к истиранию. Крюки, как и цепь, изготовлены из термообработанной стали и имеют предохранительные замки, предотвращающие самопроизвольное соскальзывание строп или такелажных приспособлений.

Технические параметры и их практическое значение

Грузоподъемность 1 тонна (1000 кг) определяет основной круг задач. Это подъем двигателей, КПП, станков, тяжелых металлоконструкций, оборудования. Важно понимать, что это предельная нагрузка, и для регулярной работы рекомендуется использовать с запасом прочности.

Высота подъема 6 метров — это максимальное расстояние, на которое груз может быть оторван от земли. Параметр критичен при работе в помещениях с высокими потолками, в колодцах, при монтаже на высоте.

Минимальное расстояние между крюками 320 мм — важный габаритный параметр. Он указывает, насколько близко таль может быть подвешена к балке или другому опорному элементу. Чем меньше это расстояние, тем более компактный монтаж возможен в стесненных условиях.

Вес тали 11.7 кг говорит о ее портативности. Устройство можно без особых трудностей переносить с места на место и устанавливать на временные точки крепления.

Сферы применения и решаемые задачи

Эта рычажная таль находит применение везде, где требуется надежный, автономный и контролируемый подъем.

• Автосервисы и частные гаражи: для демонтажа и установки силовых агрегатов, коробок передач, подвески.


• Склады и производства: для точечных погрузочно-разгрузочных работ, позиционирования заготовок на станках, обслуживания оборудования.


• Строительство и монтаж: для подъема строительных материалов, оконных блоков, элементов коммуникаций на объектах без электричества.


• Сельское хозяйство и фермы: для ремонта техники, перемещения мешков с кормом или иных тяжелых предметов.


• Подсобные помещения, погреба, мастерские: для решения локальных задач по перемещению грузов.

Ключевые преимущества и особенности эксплуатации

• Полная энергонезависимость. Работает в любом месте, где есть прочная точка подвеса.


• Горизонтальное перемещение. После подвешивания на балку или рельс таль позволяет не только поднимать, но и перемещать груз вдоль опоры, что расширяет ее функциональность.


• Надежный храповой тормоз. Механизм автоматически фиксирует груз при прекращении качания рычага, предотвращая обратный ход.


• Прочность и износостойкость. Использование легированной термообработанной стали для ключевых компонентов (цепи, крюки) гарантирует долгий срок службы даже при интенсивной эксплуатации.


• Широкий температурный диапазон. Возможность работы при температурах от -10°C до +50°C позволяет использовать таль в неотапливаемых помещениях.


• Соответствие ТР ТС 010/2011. Оборудование соответствует требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования".

Ограничения и условия безопасного использования

Для эффективной и безопасной работы необходимо учитывать следующие моменты:

• Требуется прочная точка подвеса. Балка, консоль или траверса должны выдерживать вес груза, вес тали и динамические нагрузки с запасом.


• Ручной привод. Подъем тонны груза требует физических усилий оператора, хотя рычажная система их минимизирует. Для частого подъема больших грузов на полную высоту может потребоваться значительное время.


• Одна грузовая цепь. Модель имеет одну цепь, что определяет ее конструкцию. Для подъема длинномерных грузов, требующих двух точек захвата, необходимо использовать траверсу.


• Габариты упаковки (370x170x140 мм) указывают на компактность изделия для транспортировки и хранения.

Комплектность и монтаж

Таль поставляется в собранном виде, готовом к работе. В комплект входит само устройство с закрепленной цепью и крюками. Для начала эксплуатации необходимо обеспечить надежное крепление верхнего крюка к неподвижной опоре (балке, кронштейну, передвижной тележке). Нижний крюк предназначен для захвата груза с помощью строп, канатов или непосредственно. Перед первым использованием обязателен визуальный осмотр всех компонентов на отсутствие повреждений и проверка работы храпового механизма на холостом ходу.
