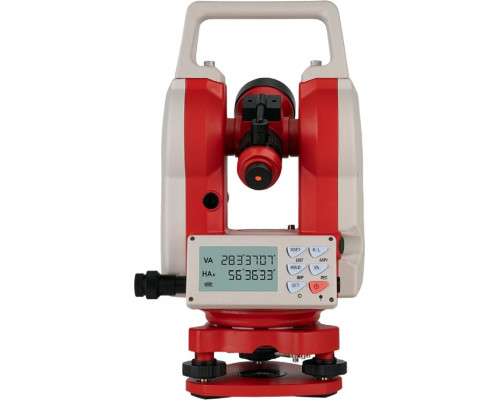

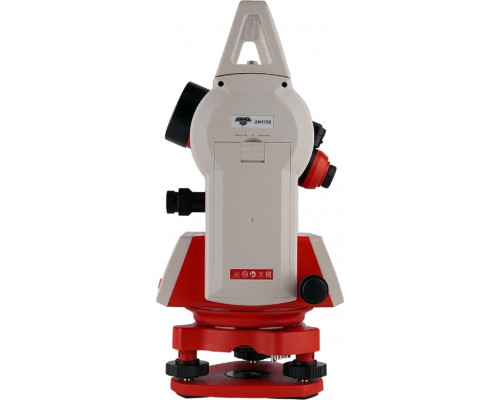

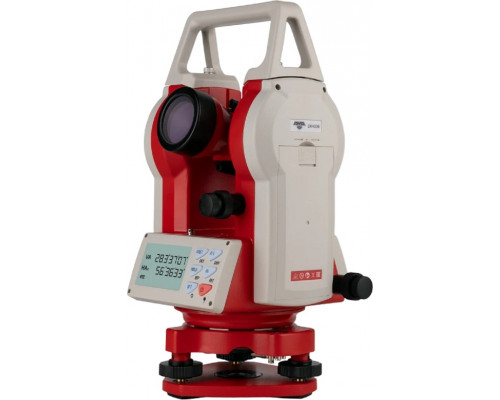

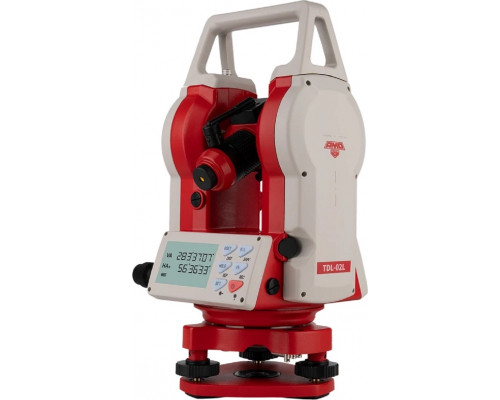

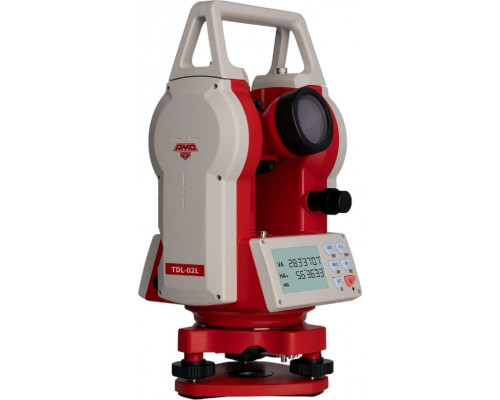

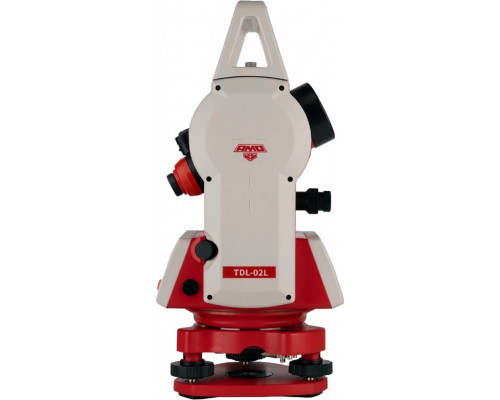

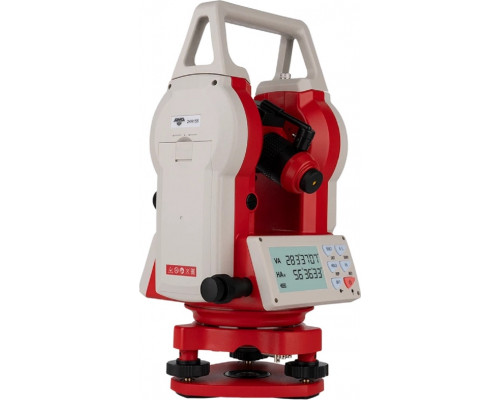

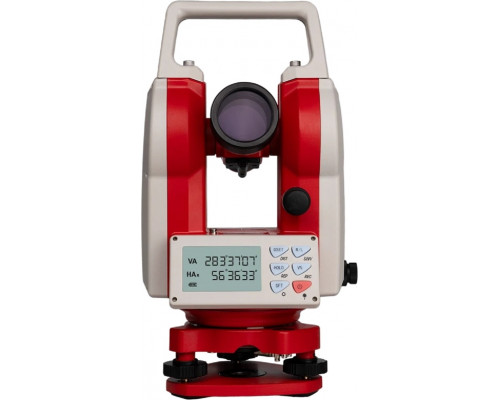

Теодолит AMO TDL-02L с лазерным целеуказателем 821869

Назначение и сфера применения

Электронный теодолит AMO TDL-02L — это углоизмерительный прибор, предназначенный для высокоточных геодезических работ. Модель оснащена лазерным целеуказателем и системой компенсации наклона, что расширяет её функционал за пределы классических измерений углов. Инструмент подходит для задач в строительстве, землеустройстве, создании и развитии опорных геодезических сетей (триангуляции), а также для выноса осей зданий и контроля вертикальности конструкций. Благодаря степени защиты IP66, теодолит устойчив к пыли и сильным водяным струям, что позволяет работать в сложных погодных условиях — на открытых площадках, в карьерах или на объектах с высокой запылённостью.

Точность измерений и компенсация наклона

Заявленная точность измерения углов составляет ±2 угловые секунды. Это высокий класс точности, достаточный для большинства инженерных и топографических задач, включая разбивочные работы и контроль геометрии сооружений. Прибор оснащён двухосевым компенсатором с диапазоном работы ±3°. Компенсатор автоматически корректирует погрешности, возникающие из-за незначительного наклона вертикальной оси инструмента, что особенно важно при работе на неровных основаниях или в ветреную погоду. Без этой функции даже небольшой перекос приводил бы к заметным ошибкам в показаниях.

Оптическая система и лазерный целеуказатель

Зрительная труба теодолита обеспечивает 30-кратное увеличение. Этого достаточно для уверенного визирования на удалённые цели (рейки, марки) на типовых строительных и геодезических дистанциях. Ключевая особенность модели — встроенный лазерный целеуказатель. Его луч совмещён с оптической осью зрительной трубы, что позволяет точно указывать направление визирования. На практике это упрощает передачу высотных и плановых отметок, а также наклонное проецирование — задачи, для которых обычно требуется отдельный лазерный прибор. Кроме того, лазерный отвес (вертикальный луч) ускоряет центрирование инструмента над точкой стояния, заменяя традиционный нитяной отвес.

Управление и считывание данных

Прибор имеет две панели управления с ЖК-дисплеями, расположенные с обеих сторон корпуса. Это удобно при работе с разных сторон инструмента — не нужно каждый раз обходить теодолит для снятия показаний или переключения режимов. Результаты измерений горизонтального и вертикального углов отображаются одновременно, что исключает необходимость переключений между каналами. Реализована функция повторных измерений, которая позволяет контролировать фактическую погрешность и повышать достоверность результатов. В приборе также предусмотрен режим контроля уклонов, где вертикальный угол пересчитывается в проценты, что полезно при строительстве дорог, укладке трубопроводов или контроле откосов.

Питание и автономность

Теодолит комплектуется никель-водородным аккумулятором. Такой тип батареи выбран за способность стабильно работать в широком диапазоне температур без существенной потери ёмкости, что важно для полевых условий. Аккумулятор имеет высокий эксплуатационный ресурс, однако стоит учитывать, что Ni-MH элементы требуют полного цикла разряда-заряда для предотвращения «эффекта памяти» и поддержания максимальной ёмкости.

Передача данных и совместимость

Прибор поддерживает передачу сохранённых результатов измерений на внешние устройства через интерфейс EDM (Electronic Distance Measurement). Это позволяет выгружать данные на компьютер или контроллер для дальнейшей обработки в специализированном программном обеспечении. Однако важно отметить: сам теодолит не имеет встроенного дальномера — он предназначен исключительно для угловых измерений. Для получения расстояний используется нитяной дальномер (по рейке) с пересчётом наклонной дальности в горизонтальную и вертикальную проекции.

Комплектация и масса

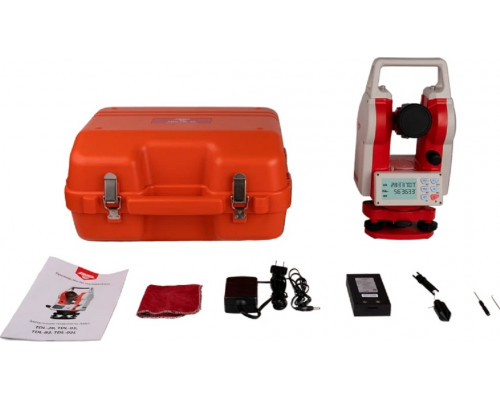

Вес самого теодолита составляет 4,8 кг — это средний показатель для инструментов данного класса, обеспечивающий достаточную устойчивость на штативе без излишнего утяжеления переноски. Полный вес упаковки (с кейсом и аксессуарами) — 7,8 кг. Габариты упаковки: 360×280×460 мм. При выборе стоит учитывать, что для работы потребуется штатив с посадочной резьбой 5/8 дюйма, а также веха или рейка для нитяного дальномера.
