Теодолит AMO TDL-20 821838

Электронный теодолит AMO TDL-20: инструмент для точных угловых измерений

AMO TDL-20 — это электронный теодолит технического класса, предназначенный для выполнения угловых измерений в строительстве, геодезии и при проведении изыскательских работ. Модель с погрешностью ±20 угловых секунд относится к категории доступных приборов, которые автоматизируют рутинные задачи и заменяют устаревшие оптико-механические аналоги. Устройство ориентировано на работу на средних дистанциях, где требуется высокая производительность съемки без потери точности.

Конструкция и эргономика

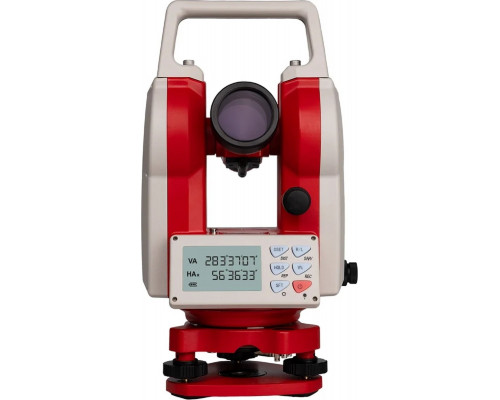

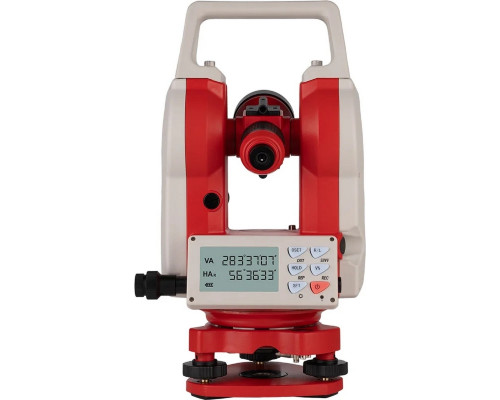

Корпус теодолита выполнен в контрастной расцветке, что делает его заметным на стройплощадке или в полевых условиях. Прибор оснащен двумя панелями управления с дисплеями и кнопочным интерфейсом — по одной с каждой стороны. Это позволяет одинаково удобно работать как в положении круг вправо (КП), так и круг влево (КЛ), не меняя хват и не тратя время на перенастройку. Клавиши имеют оригинальную форму и рассчитаны на использование в перчатках, что актуально при отрицательных температурах. Съемная ручка в верхней части упрощает переноску прибора в пределах участка и установку на штатив.

Оптическая система и точность наведения

Зрительная труба с 30-кратным увеличением и 45-миллиметровым объективом обеспечивает высокую светосилу. Это позволяет уверенно работать на средних дистанциях, сохраняя четкость изображения даже при недостаточном освещении. Для предварительного наведения на цель предусмотрены два коллиматорных визира — по одному для прямого и обратного положения трубы. Оптика формирует прямое изображение, что упрощает ориентацию на местности и снижает утомляемость оператора.

Электронные функции и автоматизация

Встроенный электронный компенсатор с диапазоном работы ±3’ автоматически вносит поправку в измерения вертикального угла при отклонении прибора от горизонта. Это снижает влияние ошибок установки штатива и ускоряет процесс съемки. Результаты угловых измерений отображаются на монохромных ЖК-дисплеях, причем поддерживается несколько единиц измерения, включая проценты для вертикальных углов — это удобно при контроле уклонов. Функция HOLD фиксирует текущее значение горизонтального угла, что упрощает считывание данных без потери ориентирования. Режим повторных измерений повышает точность определения горизонтальных углов за счет многократного наведения. Прибор также оснащен нитяным дальномером для определения расстояний до цели с использованием нивелирной рейки.

Эксплуатационные особенности

Теодолит работает от никель-водородной аккумуляторной батареи и сохраняет работоспособность в диапазоне температур от –20 до +50°C. Степень защиты корпуса IP66 означает полную пылезащиту и устойчивость к сильным водяным струям — прибор можно использовать в условиях дождя и высокой запыленности. Вес устройства составляет 4,8 кг, что типично для инструментов данного класса. При этом в упаковке общий вес достигает 7,52 кг, что стоит учитывать при транспортировке. Встроенная память позволяет документировать показания, но объем хранимых данных и возможность их экспорта уточняются в инструкции к конкретной модели.

Практические ограничения

Точность ±20” относит прибор к техническому классу — он подходит для большинства строительных задач, но не для высокоточных геодезических работ (например, в мониторинге деформаций). 30-кратное увеличение ограничивает уверенную работу средними дистанциями; на больших расстояниях точность наведения может снижаться. Компенсатор работает в пределах ±3’, что достаточно для стандартной установки, но при сильных наклонах основания потребуется ручная юстировка. Никель-водородный аккумулятор требует своевременной зарядки и имеет ограниченный ресурс циклов — при интенсивной эксплуатации стоит предусмотреть запасной источник питания.
