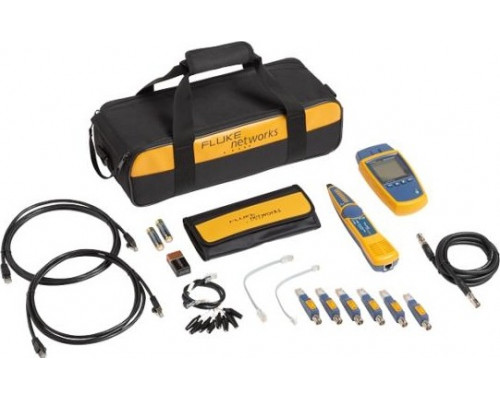

Тестер Fluke Networks MS2-KIT расширенный набор 2772451

Набор для диагностики кабельных сетей и электрических цепей

Fluke Networks MS2-KIT расширенный набор 2772451 — это комбинированный инструмент, объединяющий кабельный тестер MicroScanner2 и комплект для электрических измерений T5-H5-1AC II Kit. В отличие от базовых версий, этот набор предназначен не только для проверки целостности и разводки кабелей, но и для работы с напряжением, током и сопротивлением в активных сетях. Устройство рассчитано на специалистов, которым требуется одновременно диагностировать кабельные линии передачи данных и проверять электропитание оборудования без переключения между разными приборами.

Диагностика кабелей: что можно проверить за одно подключение

MicroScanner2 выводит на экран сразу четыре параметра: графическую схему подключения (wiremap), длину каждой пары, расстояние до обрыва или короткого замыкания, а также идентификатор удалённого устройства. Это позволяет за одно касание оценить состояние линии без переключения режимов. Встроенные порты RJ11, RJ45 и коаксиальный разъём F-типа дают возможность подключаться напрямую к телефонным розеткам, сетевым портам и кабельным ТВ-разъёмам — переходники не требуются. Тестер автоматически определяет тип подключённого кабеля и выбирает соответствующий режим работы.

Измерение длины кабеля основано на временной рефлектометрии (TDR). Этот метод работает только на отключённых линиях, и точность зависит от правильной настройки номинальной скорости распространения сигнала (NVP). Если NVP задан неверно, показания длины будут неточными. Графическая схема подключения отображает правильность обжима коннекторов — прямой, перекрёстный, разрыв пары или перепутанные контакты. Это критично для Ethernet-сетей, где ошибка в распиновке приводит к отсутствию связи.

Проверка активных сетей: PoE, телефонные линии и напряжение

Устройство не ограничивается пассивной проверкой кабеля. Оно определяет наличие напряжения в телефонных линиях (что важно для безопасности оборудования), полярность подключения, присутствие коммутатора Ethernet на другом конце линии, а также доступность питания через Power over Ethernet (PoE). MicroScanner2 сразу показывает, есть ли на линии PoE и какое напряжение подаётся. Это ускоряет поиск неисправностей, когда проблема связана не с кабелем, а с отсутствием питания или несовместимостью устройств.

Электрические измерения: мультиметр, токоизмерительные клещи и индикатор напряжения

В состав расширенного набора входит комплект T5-H5-1AC II Kit, который добавляет возможности цифрового мультиметра, токоизмерительных клещей и бесконтактного индикатора напряжения. С его помощью можно измерять переменное и постоянное напряжение до 1000 В, сопротивление, силу тока без разрыва цепи, а также проверять наличие опасного напряжения на кабелях без контакта. Наконечник щупа светится и издаёт звуковой сигнал при обнаружении напряжения от 90 В до 1000 В переменного тока. Это позволяет одним набором не только тестировать кабели, но и проверять электропитание оборудования, целостность цепей и безопасность работы.

Ограничения и особенности эксплуатации

• Тестер MicroScanner2 поддерживает только низковольтные кабели — телефонные, Ethernet, коаксиальные. Он не предназначен для силовых линий высокого напряжения.


• Измерение длины кабеля методом TDR корректно работает только на отключённых линиях. Если кабель подключён к активному оборудованию, показания длины будут недостоверными.


• Удалённые идентификаторы (входят в комплект) позволяют маркировать до нескольких кабелей одновременно и определять их местоположение на другом конце линии. Это удобно при прокладке и идентификации кабелей в пучках.


• Комплект T5-H5-1AC II Kit предназначен для электрических измерений в цепях до 1000 В. При работе с высоким напряжением необходимо соблюдать стандартные меры безопасности.


• Вес набора составляет 0.36 кг — инструмент компактен и удобен для ежедневного ношения в сумке или на поясе.

Для кого предназначен этот набор

Fluke Networks MS2-KIT расширенный набор 2772451 ориентирован на сетевых инженеров, монтажников структурированных кабельных систем, специалистов по обслуживанию офисной инфраструктуры и системных администраторов. Он подходит для задач, где требуется быстро проверять кабельные линии и одновременно иметь под рукой мультиметр для базовых электрических измерений. Набор заменяет несколько отдельных приборов, сокращая время диагностики и снижая риск ошибок при работе с различными типами кабелей и активным оборудованием.
