Тестер розеток и УЗО КВТ KT105D PROLINE 79135

Назначение и область применения

Тестер розеток и УЗО КВТ KT105D "PROLINE" 79135 — это компактный диагностический инструмент для проверки однофазных электрических розеток евростандарта (с заземлением) и устройств защитного отключения (УЗО). Модель предназначена для быстрой оценки состояния проводки, выявления ошибок монтажа и проверки работоспособности защитной автоматики. Используется электриками, монтажниками, специалистами по обслуживанию зданий и домашними мастерами при пусконаладочных работах, ремонте или эксплуатации электросетей.

Диагностика розеток

Прибор подключается к розетке напрямую (без дополнительных проводов) и с помощью светодиодной индикации на передней панели сообщает о состоянии цепи. Тестер определяет следующие неисправности и комбинации:

• Отсутствие фазы или нейтрали (обрыв линии).


• Отсутствие защитного заземления (PE).


• Перепутанные провода (фаза и нейтраль, фаза и заземление, нейтраль и заземление).


• Корректное подключение при исправной проводке.

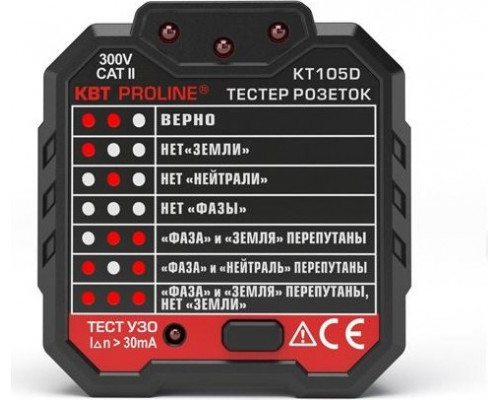

Светодиоды показывают конкретную комбинацию ошибок, что позволяет сразу понять, что именно нарушено в схеме розетки. Это ускоряет поиск неисправности без необходимости использовать мультиметр или прозвонку.

Проверка УЗО

Тестер имеет функцию имитации тока утечки для проверки работоспособности устройства защитного отключения (УЗО) в цепи. При нажатии соответствующей кнопки прибор создает контролируемую утечку, и если УЗО исправно, оно должно отключить напряжение. Тест позволяет убедиться, что защита срабатывает в пределах нормы, а не заклинила или вышла из строя.

Конструктивные особенности

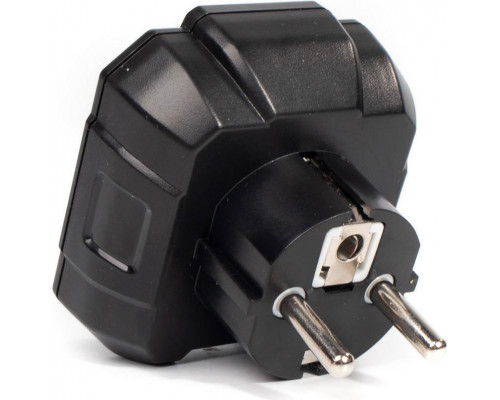

Корпус выполнен в компактном форм-факторе (65x62x58 мм) и весит всего 50 г, что делает прибор удобным для ношения в кармане или инструментальном кейсе. Устройство рассчитано на работу в сетях переменного тока напряжением до 250 В. На лицевой панели расположены светодиоды индикации и кнопка теста УЗО. Подключение к розетке осуществляется через вилку с заземляющим контактом — прибор вставляется непосредственно в гнездо.

Ограничения и важные замечания

• Тестер предназначен только для однофазных розеток с заземляющим контактом (евростандарт). Для старых розеток без заземления или для трехфазных сетей прибор не подходит.


• Светодиодная индикация не отображает точное значение напряжения или тока — она лишь сигнализирует о наличии/отсутствии цепей и их правильном подключении.


• Проверка УЗО возможна только в цепях, где установлено УЗО с номинальным током утечки, соответствующим параметрам тестера (стандартные бытовые УЗО на 30 мА). Для УЗО с другими параметрами корректность теста не гарантируется.


• Прибор не защищает от ошибок пользователя — перед подключением убедитесь, что розетка обесточена, если вы не уверены в ее исправности.


• Комплектация включает только сам тестер, без дополнительных переходников или кабелей.

Практическая ценность

КВТ KT105D "PROLINE" 79135 позволяет за считанные секунды оценить состояние розетки и защитной автоматики без специальных знаний электротехники. Это особенно полезно при приемке электромонтажа, периодической проверке оборудования в офисах, на производстве или в быту. Компактность и простота использования делают его незаменимым инструментом для оперативной диагностики, когда важна скорость и наглядность результата.
