Тестер розеток и УЗО КВТ КТ 107D PROLINE 86321

Назначение и принцип работы

Тестер розеток КВТ КТ 107D PROLINE 86321 — компактный прибор для быстрой диагностики состояния евро-розеток (тип F, Schuko) в сетях переменного тока напряжением 220–250 В и частотой 50–60 Гц. Устройство ориентировано на проверку правильности подключения розеток, а также на тестирование работоспособности устройств защитного отключения (УЗО). Это инструмент для электромонтажников, специалистов по обслуживанию электроустановок и всех, кому нужно убедиться в безопасности и корректности проводки перед подключением оборудования.

Диагностика подключения розетки

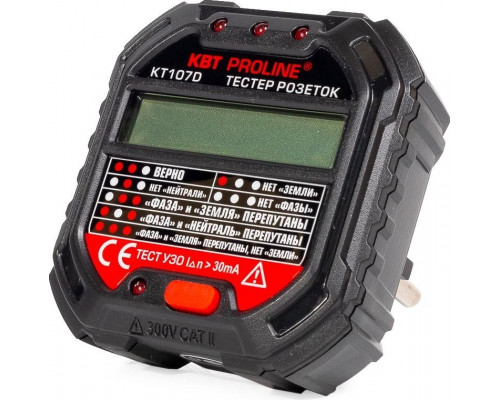

Прибор оснащен светодиодной индикацией, которая позволяет быстро определить семь типовых состояний розетки:

• правильное подключение (все цепи в норме);


• отсутствие защитного заземления (PE);


• отсутствие нейтрали (N);


• отсутствие фазного проводника (L);


• перепутаны фаза и заземление;


• перепутаны фаза и нейтраль;


• перепутаны фаза и заземление при отсутствующем заземлении.

Комбинация горящих светодиодов однозначно указывает на неисправность, что исключает необходимость интерпретации сложных схем. Это особенно полезно при приемке электромонтажных работ: проверка одной розетки занимает несколько секунд.

Измерение напряжения и тест УЗО

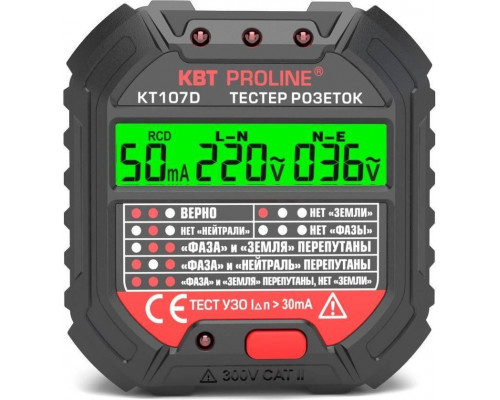

В отличие от простых индикаторных тестеров, модель КТ 107D оснащена жидкокристаллическим дисплеем. На экран выводится текущее значение фазного напряжения (L-N), что позволяет контролировать его уровень в сети. Дополнительно отображается напряжение тока утечки — этот параметр критичен при проверке срабатывания УЗО. Прибор позволяет инициировать тестовое отключение УЗО, имитируя утечку, и по показаниям дисплея оценить, насколько корректно устройство защиты реагирует.

Конструктивные особенности и ограничения

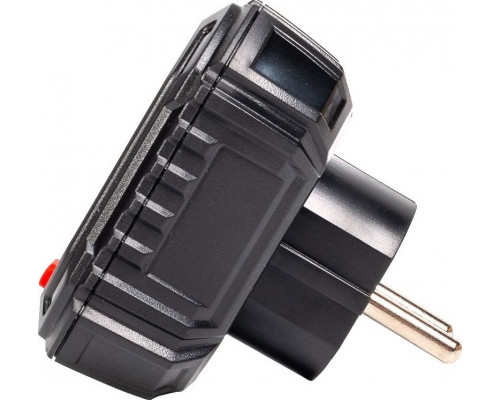

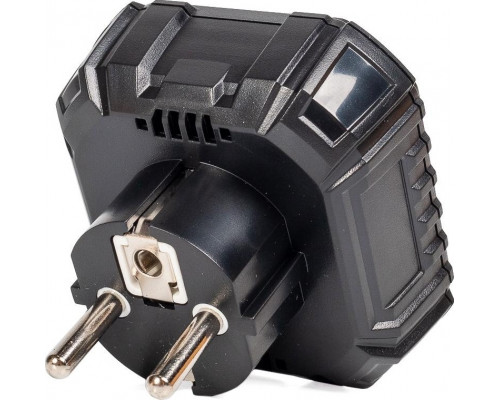

Корпус тестера выполнен в ударопрочном исполнении PROLINE, что подразумевает повышенную устойчивость к механическим воздействиям и падениям. Компактные габариты (105×70×120 мм) и малый вес (0,09 кг) делают прибор удобным для ношения в кармане или сумке с инструментом.

Важно учитывать, что тестер предназначен исключительно для розеток с евро-вилкой (тип F) и не подходит для старых советских розеток без заземляющих контактов. Прибор не измеряет сопротивление изоляции, ток короткого замыкания и не проверяет целостность цепи под нагрузкой — это узкоспециализированное средство экспресс-диагностики, а не универсальный мультиметр.

Практическая ценность для специалиста

Основное преимущество модели — сочетание светодиодной индикации типовых ошибок монтажа и цифрового дисплея для точного контроля напряжения. Это позволяет не только быстро выявить неправильное подключение, но и оценить качество напряжения в сети. Наличие функции тестирования УЗО делает прибор незаменимым при проверке защитной автоматики в щитах и розеточных группах. Инструмент ориентирован на профессионалов, которым важна скорость и однозначность результатов без необходимости расшифровки сложных кодов.
