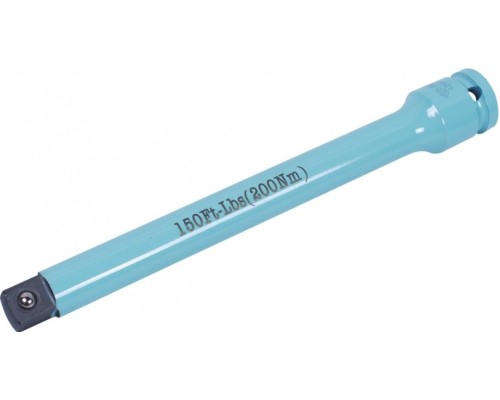

Удлинитель торсионный KING TONY 4269-08-K0 1/2", 195 мм, с ограничителем крутящего момента 200 Нм

Торсионный удлинитель с контролем усилия затяжки

Модель KING TONY 4269-08-K0 представляет собой специализированный удлинитель, который не просто передаёт вращение от инструмента к крепежу, но и выполняет функцию ограничения крутящего момента. Это оснастка для тех случаев, когда требуется точно дозировать усилие при работе пневматическим ударным гайковёртом, исключая риск перетяжки резьбовых соединений. Устройство рассчитано на момент срабатывания в 200 Нм, что делает его инструментом для конкретных задач, где важна повторяемость и защита деталей от повреждений.

Принцип работы и практическое применение

В отличие от обычного удлинителя, данная модель оснащена встроенным торсионным механизмом. При достижении заданного крутящего момента (200 Нм) удлинитель начинает пружинить, поглощая избыточное усилие и не передавая его на крепёж. Это сигнал оператору о необходимости прекратить затяжку. Инструмент предназначен исключительно для совместной работы с пневматическими ударными гайковёртами — только они создают импульсную нагрузку, при которой механизм срабатывает корректно. Использование с ручным инструментом или шуруповёртами неэффективно.

Основное назначение — серийные монтажные работы, где требуется стандартизированное усилие затяжки без использования динамометрического ключа. Например, сборка узлов подвески, крепление колёс, монтаж строительных конструкций. Важно понимать: удлинитель не заменяет тарированный динамометрический ключ, а служит для грубой фиксации с заданным порогом, предотвращая срыв резьбы или деформацию деталей при работе ударным инструментом.

Конструктивные особенности и материалы

Ключевые характеристики модели:

• Посадочный квадрат 1/2 дюйма — стандартный размер для большинства пневматических гайковёртов и торцевых головок среднего класса. Обеспечивает совместимость с широким спектром оснастки.


• Общая длина 195 мм — компактный размер, удобный для работы в ограниченном пространстве, например, в колёсных арках или моторном отсеке.


• Вес 0.34 кг — не создаёт избыточной нагрузки на кисть, что важно при длительной работе.


• Материал — хром-молибденовый сплав — выдерживает высокие динамические нагрузки, характерные для ударного инструмента, устойчив к износу и деформации при циклических нагрузках.

Каждому значению ограничения момента соответствует свой цвет маркировки на корпусе. У модели 4269-08-K0 цветовая индикация позволяет быстро идентифицировать удлинитель на 200 Нм среди другого инструмента, что ускоряет работу и снижает риск ошибки.

Ограничения и рекомендации по эксплуатации

При использовании учитывайте следующие моменты:

• Удлинитель работает только в паре с пневматическим ударным гайковёртом. Попытка применить его с ручным инструментом не приведёт к срабатыванию механизма.


• При достижении момента 200 Нм инструмент начинает пружинить — это нормальная работа. Продолжать затяжку после этого сигнала нельзя, так как можно повредить механизм удлинителя или крепёж.


• Не предназначен для точной фиксации с допуском менее 5-10% от номинала. Если требуется высокая точность (например, для ответственных соединений двигателя), используйте динамометрический ключ.


• Храните удлинитель в чистоте, избегайте попадания абразивных частиц в механизм. Периодически проверяйте плавность работы торсионного узла.

Модель KING TONY 4269-08-K0 — это не универсальный удлинитель, а специализированный инструмент для контроля усилия при ударной затяжке. Он решает конкретную задачу: исключает перетяжку в условиях серийного монтажа, где скорость важнее, чем микрометрическая точность.
