Назначение и область применения

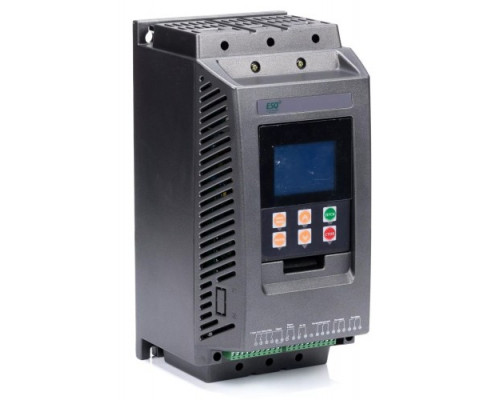

Устройство плавного пуска ESQ GS7-037 (артикул 08.05.000028) предназначено для управления трехфазными асинхронными электродвигателями мощностью до 37 кВт при напряжении сети 380 В. Модель рассчитана на номинальный ток 74 А и обеспечивает контролируемый разгон и остановку двигателя, что позволяет исключить гидравлические удары в трубопроводах, рывки механизмов и просадки напряжения в питающей сети. УПП применяется на насосных станциях, вентиляционных установках, конвейерных линиях, компрессорах и другом оборудовании, где требуется снижение пусковых токов и механических нагрузок на привод.
Конструктивные особенности и режимы работы

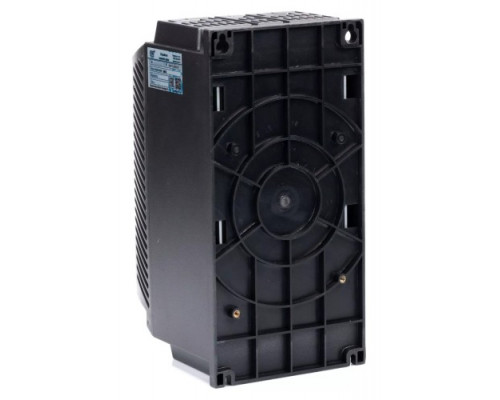

Устройство выполнено в компактном корпусе (155×310×180 мм, вес 5,5 кг) и оснащено встроенным байпасным (шунтирующим) контактором. После завершения пуска контактор замыкает силовые тиристоры, переводя двигатель в режим прямой работы от сети. Это исключает тепловые потери на полупроводниковых элементах в установившемся режиме и повышает общий КПД системы. При остановке контактор отключается, и управление вновь переходит к тиристорному блоку для плавного замедления. Такой подход продлевает ресурс как самого УПП, так и подключенного оборудования.
Система защит и диагностики
Микропроцессорный блок управления ESQ GS7-037 непрерывно контролирует состояние двигателя и питающей сети. В устройстве реализованы следующие виды защит:
- от потери входной фазы и обрыва фазы при работе;
- от перегрузки по току на этапе пуска и в рабочем режиме;
- от перегрузки по времени при запуске и при длительной работе;
- от перекоса фаз и несимметрии напряжения;
- от перегрева силовых элементов;
- от выхода напряжения за допустимые пределы (пониженное/повышенное).
Дополнительно предусмотрена тепловая защита от перегрузки с шестью уровнями настройки, что позволяет адаптировать срабатывание под конкретный тип нагрузки. Устройство хранит записи о трех последних аварийных отключениях с указанием причины — это упрощает поиск неисправностей при эксплуатации.
Управление и интерфейс
Модель оснащена большим жидкокристаллическим дисплеем, на который выводятся текущие параметры работы (ток, напряжение, состояние контактора, код ошибки). Настройка времени разгона, времени замедления, начального напряжения и порогов защит выполняется через меню на лицевой панели. Интерфейс интуитивно понятен, не требует внешнего программатора или ПК для базовой конфигурации. УПП поддерживает как двухпроводное, так и трехпроводное управление пуском/остановом, что позволяет интегрировать его в существующие схемы автоматики.
Практические ограничения и рекомендации
При выборе данной модели следует учитывать, что она рассчитана на двигатели с номинальным током до 74 А. Для механизмов с тяжелым пуском (например, дробилки, центрифуги с большой инерцией) может потребоваться запас по току на 10–15% выше номинала двигателя. Устройство не предназначено для частотного регулирования скорости — оно обеспечивает только плавный пуск и останов. Подключение выполняется по стандартной трехфазной схеме, байпасный контактор уже встроен, поэтому внешние шунтирующие компоненты не требуются. Для корректной работы защит необходим правильный выбор класса отключения (класс 10, 20 или 30) в зависимости от времени разгона механизма.
