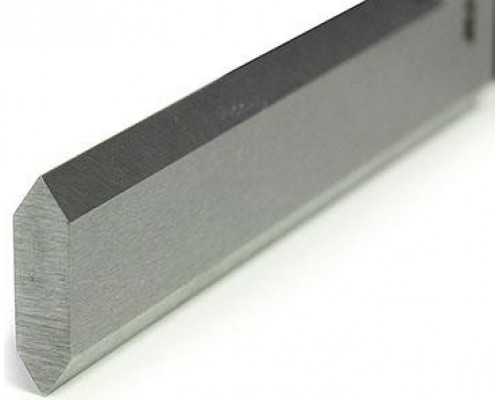

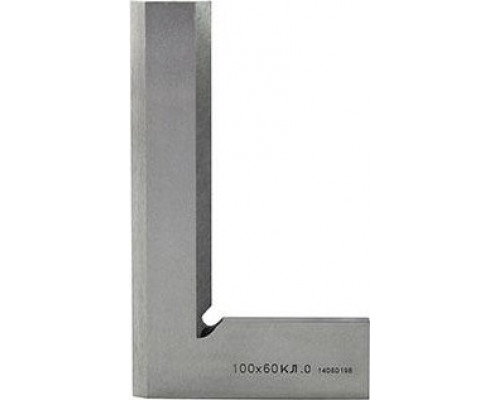

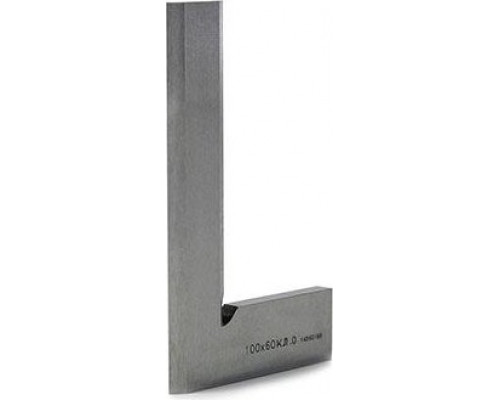

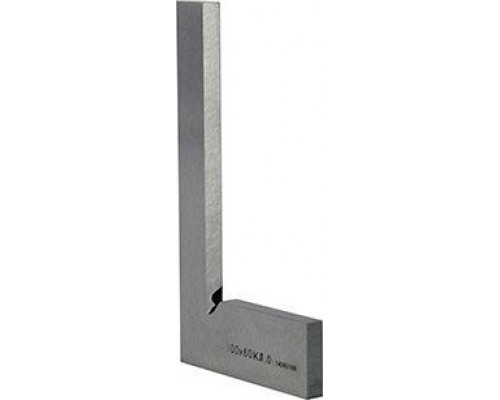

Угольник лекальный ЧИЗ УЛП 100х60 кл.0 33558

Назначение и конструкция

Угольник лекальный ЧИЗ УЛП 100 х 60 кл.0 33558 — это специализированный измерительный и разметочный инструмент, предназначенный для контроля прямых углов и точной разметки деталей в машиностроении, приборостроении и слесарных работах. Модель относится к лекальным угольникам (тип УЛП), что означает наличие широкого основания и тонкой линейки, образующих жесткую Г-образную конструкцию. Такая форма обеспечивает устойчивое положение на плоскости и позволяет выполнять проверку перпендикулярности как наружных, так и внутренних углов заготовок.

Ключевые параметры и их практический смысл

Длина линейки составляет 100 мм, а ширина основания — 60 мм. Эти размеры определяют рабочий диапазон инструмента: он подходит для контроля небольших деталей, где требуется высокая точность, например, при изготовлении пресс-форм, штампов или калибров. Класс точности 0 (ноль) — один из самых высоких согласно стандартам (обычно классы 0, 1, 2). Это означает минимально допустимые отклонения от 90 градусов, что критично для прецизионных операций, где погрешность в сотые доли миллиметра может привести к браку. Инструмент пригоден для использования в лабораторных условиях и на поверочных плитах.

Сильные стороны и особенности

Основное преимущество модели — сочетание компактности и высокой точности. Благодаря классу 0 угольник ЧИЗ УЛП 100 х 60 может применяться как эталон для настройки станков или проверки других измерительных приборов. Широкое основание (60 мм) обеспечивает надежное прилегание к базовой поверхности без перекосов, что особенно важно при работе с небольшими деталями. Производитель ЧИЗ (Челябинский инструментальный завод) известен выпуском инструмента из инструментальных сталей с последующей термообработкой, что гарантирует стабильность геометрии и износостойкость рабочих поверхностей.

Ограничения и рекомендации по выбору

При выборе этой модели важно учитывать, что длина линейки 100 мм накладывает ограничения на размер контролируемых деталей — он подходит для заготовок длиной до 100 мм. Для более крупных изделий потребуется угольник с большей длиной линейки (например, 160 или 250 мм). Также стоит помнить, что класс точности 0 требует аккуратного обращения и хранения в футляре или на мягкой подложке, чтобы избежать деформации или забоин на рабочих кромках. Инструмент не предназначен для грубых механических воздействий — его основное назначение именно точные измерения и разметка.
