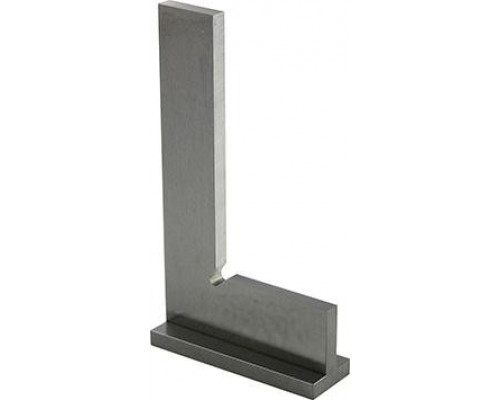

Угольник поверочный ЧИЗ УШ 100х60 кл.2 34131

Назначение и конструкция

Угольник поверочный ЧИЗ УШ 100 х 60 кл.2 34131 — это слесарный инструмент, предназначенный для контроля прямых углов и разметки деталей. Модель относится к классу точности 2, что означает допустимую погрешность в пределах установленных стандартов для общестроительных и монтажных работ. Конструкция выполнена в виде укороченного угольника (УШ): рабочая длина линейки составляет 100 мм, а высота полки — 60 мм. Такая геометрия делает инструмент удобным для работы в ограниченном пространстве, где полноразмерный угольник может быть избыточным.

Практическое применение

Инструмент подходит для проверки перпендикулярности поверхностей, сборки рамных конструкций, установки направляющих и контроля сварных швов. Благодаря компактным размерам, угольник эффективен при работе с мелкими деталями, в столярном деле, при монтаже мебели или ремонте оборудования. Класс точности 2 позволяет использовать его в задачах, где не требуется эталонная точность, но важна стабильность угла 90°.

Сильные стороны модели

• Компактность: длина 100 мм и высота 60 мм упрощают размещение инструмента в ящике для инструментов или на рабочем столе, а также позволяют работать в узких местах, например, внутри коробов или между ребрами жесткости.


• Производственный стандарт: угольник изготовлен Челябинским инструментальным заводом (ЧИЗ), что предполагает соблюдение ГОСТ по геометрии и твердости рабочих поверхностей. Инструмент не требует доработки перед первым использованием.


• Устойчивость к износу: материал и термообработка, характерные для поверочных угольников, обеспечивают сохранение формы при регулярной эксплуатации в мастерской.

Особенности и ограничения

Модель 34131 не является эталонным инструментом (класс 1 или 0) — она предназначена для рабочих измерений, а не для поверки других средств измерения. Укороченная полка (60 мм) ограничивает возможность контроля длинных сторон деталей: для проверки углов на заготовках более 100 мм потребуется угольник с большей длиной линейки. Инструмент поставляется без заводской аттестации с индивидуальным номером, поэтому при необходимости точной верификации угла рекомендуется выполнить контрольную проверку по образцу.

Что учесть при выборе

Перед приобретением стоит оценить типичные размеры обрабатываемых деталей: для разметки и контроля мелких узлов (до 100 мм) данная модель оптимальна, для крупных конструкций — потребуется угольник с длиной линейки 200 мм и более. Также обратите внимание на состояние рабочей кромки: на поверочном угольнике не должно быть забоин и заусенцев, влияющих на точность. Хранить инструмент рекомендуется отдельно от другого металлического инструмента, чтобы избежать повреждения измерительных поверхностей.
