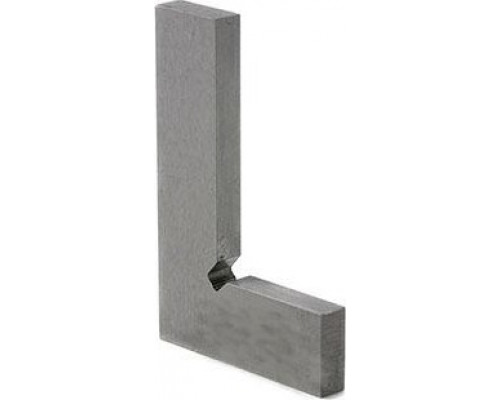

Угольник поверочный ЧИЗ УП 100х60 кл.1 28563

Назначение и сфера применения

Угольник поверочный ЧИЗ УП 100 х 60 кл.1 28563 — это слесарный инструмент, предназначенный для контроля прямых углов, разметки и проверки взаимной перпендикулярности деталей. Модель относится к лекальным угольникам типа УП (с широким основанием), что обеспечивает устойчивое положение на плоскости и удобство при работе с заготовками. Класс точности 1 позволяет использовать его для операций, где допустимая погрешность минимальна — например, при сборке металлоконструкций, настройке станочного оборудования или проверке готовых изделий в условиях механического цеха.

Конструктивные особенности и практические возможности

Инструмент имеет две рабочие поверхности: длинную сторону (линейку) длиной 100 мм и короткую сторону (основание) длиной 60 мм. Такое соотношение сторон делает угольник компактным и подходящим для работы с небольшими деталями, где крупногабаритные аналоги неудобны. Благодаря широкому основанию угольник устойчиво фиксируется на плоскости без дополнительного прижима, что снижает риск смещения при разметке. Лекальная конструкция (без утолщений на концах) обеспечивает высокую точность прилегания к поверхности.

Класс точности 1 означает, что отклонение от прямого угла не превышает установленных ГОСТом допусков для данного типа инструмента. На практике это гарантирует надежный контроль перпендикулярности при сборке узлов, где зазор между сопрягаемыми деталями должен быть минимальным — например, при установке направляющих или проверке сварных швов.

Ограничения и особенности эксплуатации

Угольник предназначен для работы в условиях, где не требуется высокая термостойкость или устойчивость к агрессивным средам. Как и любой поверочный инструмент, он чувствителен к механическим повреждениям: падения или удары могут нарушить геометрию угла, что приведет к потере точности. Рекомендуется хранить угольник в сухом месте, избегая контакта с влагой и абразивными частицами. Для сохранения класса точности необходима периодическая поверка — особенно при интенсивном использовании в производственных циклах.

Длина линейки 100 мм накладывает ограничение на размер контролируемых деталей: инструмент эффективен для заготовок с длиной стороны до 100 мм. Для более крупных изделий потребуется угольник больших размеров. Основание 60 мм обеспечивает устойчивость, но не позволяет использовать угольник для проверки глубоких пазов или труднодоступных мест.

Что важно при выборе данной модели

При подборе угольника обратите внимание на соответствие класса точности вашим задачам. Класс 1 подходит для большинства слесарных и сборочных работ, но для эталонных измерений может потребоваться инструмент класса 0. Компактные размеры (100x60 мм) делают модель удобной для работы в стесненных условиях — например, в ремонтных мастерских или при контроле мелких серий деталей. Производитель ЧИЗ (Челябинский инструментальный завод) известен выпуском измерительного инструмента из инструментальных сталей, что обеспечивает износостойкость рабочих поверхностей при условии правильной эксплуатации.
