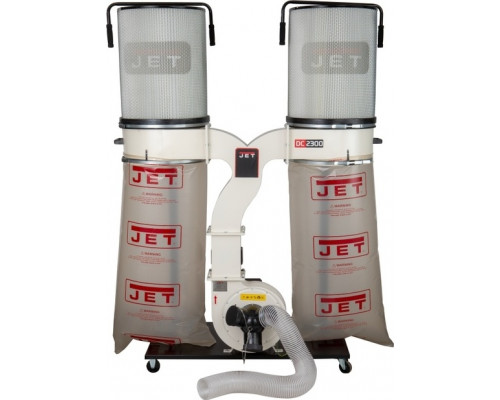

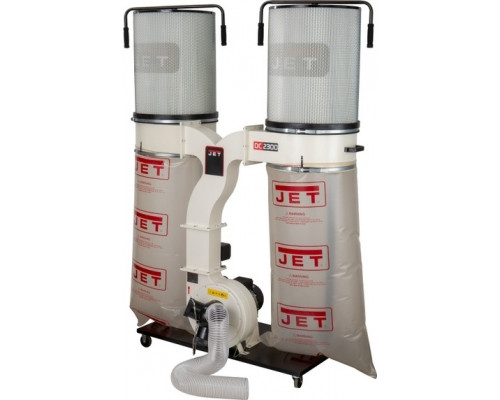

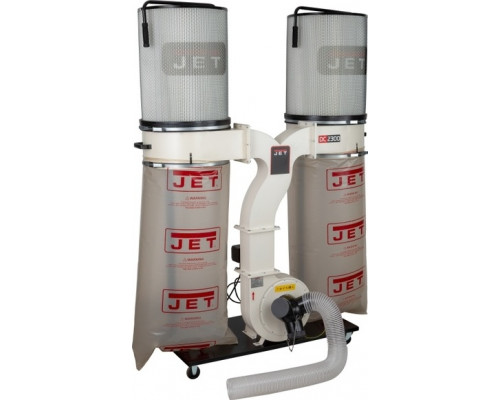

Вытяжная установка JET DC-2300CK-T 400 В JR024

Назначение и сфера применения

Вытяжная установка JET DC-2300CK-T 400 В JR024 представляет собой стационарную систему аспирации, предназначенную для подключения к деревообрабатывающему оборудованию. Модель рассчитана на интенсивную эксплуатацию в мастерских и на небольших производствах, где требуется непрерывное удаление стружки, опилок и мелкой пыли. Установка способна обслуживать до трех станков одновременно, что делает её эффективным решением для группового подключения.

Конструкция и производительность

Основу установки составляет мощный двигатель мощностью 2,2 кВт с питанием от трёхфазной сети 400 В. Он обеспечивает стабильную производительность 2300 м³/ч и создаёт разрежение 1800 Па. Корпус выполнен в виде «улитки» с металлической крыльчаткой, устойчивой к ударам сучков и щепок — это снижает риск повреждения при случайном попадании крупных фракций. Установка оснащена двумя ёмкостями для сбора отходов, что увеличивает интервал между очистками и позволяет работать с большим объёмом мусора без частых остановок.

Система фильтрации и очистки

Для очистки воздуха используется картриджный фильтр из гофрированного полимерного материала с эффективностью улавливания частиц размером до 2 микрон. Это особенно важно при работе со шлифовальными станками, которые генерируют мелкодисперсную пыль, вредную для дыхания. Очистка фильтра выполняется без демонтажа: поворот рукоятки приводит в движение внутреннюю лопасть, которая стряхивает накопившуюся пыль. Для более тщательной очистки рекомендуется периодическая продувка сжатым воздухом.

Подключение и управление

Для подключения рукавов предусмотрено три патрубка диаметром 100 мм. Если требуется подключение одного рукава большего диаметра, разветвитель можно снять — в этом случае доступен патрубок на 150 мм. Управление установкой осуществляется с помощью пульта дистанционного управления на радиоволне, что позволяет включать и выключать оборудование на расстоянии, не привязываясь к его местоположению. Таймер отложенного отключения даёт возможность запрограммировать автоматическое выключение через заданное время — это удобно, если установка расположена в отдельном помещении.

Габариты и размещение

Установка имеет внушительные размеры: высота 2000 мм, ширина 705 мм и длина 1450 мм. Вес составляет 76 кг. Такие параметры требуют выделения постоянного места с достаточным пространством для обслуживания и доступа к фильтру и ёмкостям. Благодаря трёхфазному питанию, модель подходит для промышленных сетей, но несовместима с бытовой однофазной розеткой 220 В.

Преимущества модели

• Высокая производительность 2300 м³/ч при разрежении 1800 Па для эффективного сбора отходов с нескольких станков.


• Металлическая крыльчатка, устойчивая к ударам твёрдых частиц.


• Две ёмкости для мусора увеличивают время работы без очистки.


• 2-микронный фильтр с механизмом стряхивания без демонтажа.


• Дистанционное управление и таймер отложенного отключения для удобства эксплуатации.


• Возможность подключения до трёх станков одновременно или одного рукава диаметром 150 мм.

На что обратить внимание

• Установка работает только от трёхфазной сети 400 В — для подключения требуется соответствующая проводка и розетка.


• Диаметр патрубков 100 мм (три штуки) или 150 мм (один) — убедитесь, что рукава вашего оборудования совместимы.


• Вес 76 кг и габариты требуют устойчивого основания и достаточного пространства для размещения.


• Фильтр требует периодической продувки сжатым воздухом для поддержания эффективности — это необходимо учитывать при организации рабочего места.


• Модель не предназначена для сбора жидкостей или агрессивных сред — только для сухих древесных отходов.
