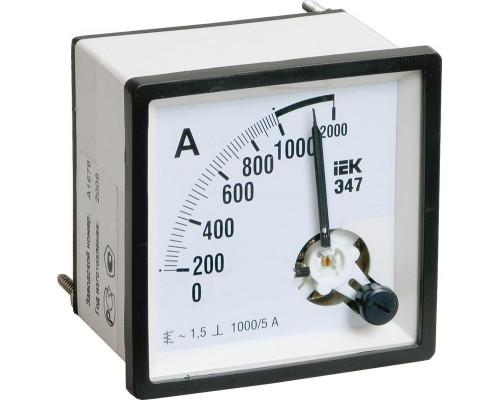

Амперметр IEK Э47 72х72 мм 400/5А IPA10-6-0400-E

Назначение и область применения

Амперметр IEK Э47 72х72мм 400/5А IPA10-6-0400-E — это аналоговый электромагнитный прибор для измерения силы переменного тока в электрических цепях. Модель рассчитана на работу с трансформатором тока с коэффициентом трансформации 400/5А, что позволяет измерять токи до 400 Ампер во вторичной цепи. Применяется в низковольтных комплектных устройствах (НКУ), распределительных щитах и на производственных объектах для контроля нагрузки в сетях переменного тока. Прибор внесен в Государственный реестр средств измерений, что подтверждает его пригодность для коммерческого учета и эксплуатации в условиях, требующих метрологического контроля.

Особенности конструкции и принцип действия

Прибор относится к электромагнитной системе: внутри круглой катушки расположены подвижный и неподвижный сердечники. При прохождении тока через катушку создается магнитное поле, которое намагничивает сердечники. Одноименные полюса отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от внешних магнитных полей катушка и сердечники экранированы металлическим корпусом. Это обеспечивает стабильность показаний даже при работе в условиях электромагнитных помех, характерных для промышленных щитов.

Ключевые параметры и их практический смысл

• Диапазон измерения 0–400 А — позволяет контролировать токи в цепях с номинальным значением до 400 Ампер. При этом сам прибор рассчитан на подключение через внешний трансформатор тока 400/5А (не входит в комплект). Без трансформатора амперметр не сможет работать корректно — это обязательное условие эксплуатации.


• Класс точности 1.5 — означает, что погрешность измерения не превышает 1,5% от верхнего предела шкалы. Для большинства задач контроля нагрузки в распределительных сетях этого достаточно: вы сможете оценить загрузку линии, выявить перегрузки или несимметрию фаз. Для точных лабораторных измерений лучше выбирать приборы класса 0.5 или 1.0.


• Габариты 72х72 мм — стандартный посадочный размер для щитовых приборов. Подходит для установки в большинство распределительных щитов и НКУ с вырезом под квадрат 68х68 мм. Глубина корпуса без учета клемм — около 60 мм, что позволяет монтировать его в неглубокие шкафы.


• Род тока — переменный — прибор измеряет только синусоидальный переменный ток промышленной частоты (50/60 Гц). Для цепей постоянного тока модель не подходит.

Практические ограничения и рекомендации по выбору

Основное ограничение — необходимость использования внешнего трансформатора тока 400/5А. Прибор не имеет встроенного шунта и не рассчитан на прямое включение в цепь с током 400 А. Убедитесь, что трансформатор приобретен отдельно и соответствует классу точности не ниже 1.5, иначе итоговая погрешность измерения может быть выше заявленной. Также важно, чтобы вторичная обмотка трансформатора была замкнута на амперметр или закорочена до подключения — размыкание цепи под нагрузкой опасно из-за высокого напряжения на выводах.

При выборе учитывайте, что модель имеет фиксированный коэффициент трансформации 400/5А. Если вам нужно измерять токи другого диапазона (например, 200 А или 600 А), потребуется амперметр с соответствующей шкалой. Универсальность отсутствует — шкала градуирована именно под 400 А.

Условия эксплуатации и надежность

Прибор соответствует требованиям ГОСТ 30012.1, 8711, 22261 и ТУ 4223-023-18461115-2008. Это означает, что он устойчив к вибрациям, перепадам температуры и влажности в пределах, установленных для промышленных электроизмерительных приборов. Корпус выполнен из негорючего пластика, что снижает риск возгорания при коротком замыкании. Амперметр не требует внешнего питания — работает за счет энергии измеряемого тока, что упрощает монтаж и повышает надежность.

Комплектация и монтаж

В комплект поставки входит только сам амперметр. Трансформатор тока, крепежные элементы, соединительные провода и документация (паспорт, руководство по эксплуатации) — уточняйте у продавца. Для установки потребуется стандартный вырез в щите размером 68х68 мм и фиксация с помощью прижимных скоб (обычно идут в комплекте). Подключение выполняется к клеммам на задней панели — сечение провода до 2,5 мм². Полярность подключения вторичной обмотки трансформатора не критична для работы, но влияет на направление отклонения стрелки (при неправильном подключении стрелка может отклоняться в обратную сторону).
