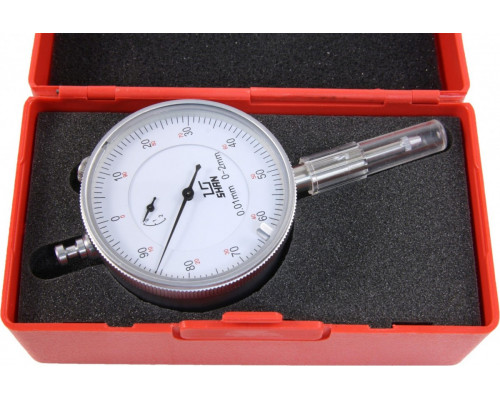

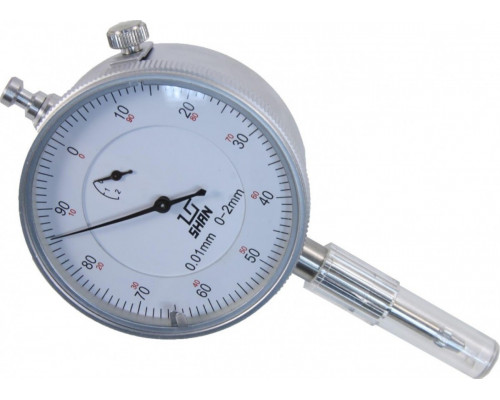

Индикатор часового типа SHAN ИЧ 0-2 мм, 0,01 мм с ушком 123771

Назначение и принцип работы

Индикатор часового типа SHAN ИЧ 0-2 0,01 с ушком 123771 — это измерительный инструмент для линейных перемещений с ценой деления 0,01 мм. Модель с диапазоном 0–2 мм предназначена для точного контроля отклонений размеров, биения, зазоров и деформаций в процессе обработки или сборки. Механизм работает по принципу преобразования вертикального перемещения измерительного стержня в поворот стрелки, что позволяет визуально фиксировать изменения с высокой точностью. Наличие ушка (проушины) на корпусе даёт возможность крепить индикатор на стойках, штативах или магнитных держателях, что расширяет варианты его применения.

Область применения и практические задачи

Инструмент востребован в машиностроении, металлообработке, ремонтных мастерских и лабораториях для:

• Контроля биения валов, шпинделей и вращающихся деталей при установке в центрах или на призмах.


• Измерения отклонений от плоскостности, параллельности и соосности поверхностей.


• Проверки люфтов, зазоров и упругих деформаций в узлах механизмов.


• Настройки оборудования (например, выставление нулевого положения или контроль подачи).

Диапазон 2 мм оптимален для задач, где требуется фиксация малых отклонений — до нескольких десятых долей миллиметра. Для более крупных перемещений (например, проверка хода поршня или осадки пружин) потребуется модель с большим пределом измерений.

Конструктивные особенности и ограничения

Ключевые параметры, влияющие на работу:

• Цена деления 0,01 мм — позволяет фиксировать изменения с точностью до сотой доли миллиметра. Этого достаточно для большинства задач в металлообработке, но недостаточно для прецизионных измерений (например, в оптике), где требуется 0,001 мм.


• Диапазон 0–2 мм — ограничивает максимальное перемещение стержня. При превышении этого предела возможна поломка механизма, поэтому важно контролировать, чтобы измеряемый параметр не выходил за рамки шкалы.

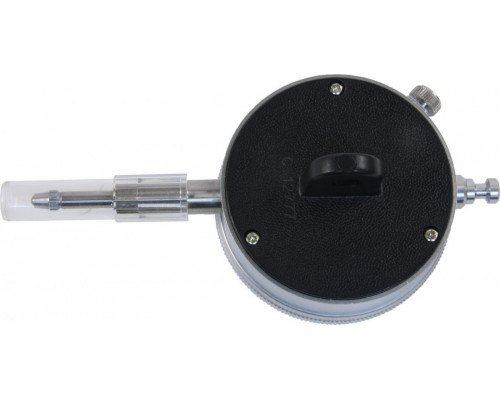

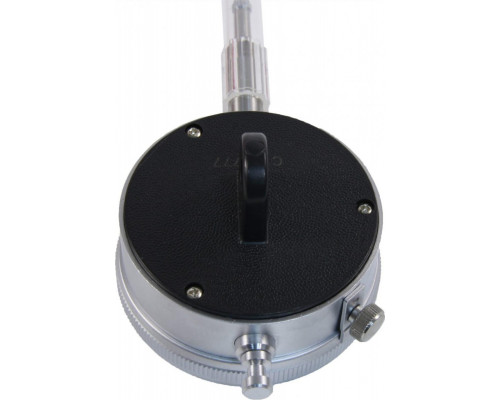

• Тип крепления: ушко — проушина диаметром около 6–8 мм (стандартный размер для индикаторов) позволяет закрепить прибор на стойке, но не подходит для встраивания в пазы или фиксации на магнитной основе без переходника. Уточните совместимость с вашим держателем.


• Корпус — выполнен из металла, что обеспечивает жёсткость и защиту от деформаций при затяжке крепежа. Однако прибор чувствителен к ударам и падениям — это может нарушить точность хода.

Что важно учесть при использовании

Для получения достоверных результатов необходимо:

• Убедиться, что измерительный стержень перемещается свободно, без заеданий — перед началом работы проверьте ход вручную.


• Устанавливать индикатор так, чтобы ось стержня была перпендикулярна измеряемой поверхности — иначе показания будут искажены.


• Использовать прибор при температуре 20±5°C, так как механизм чувствителен к тепловому расширению деталей.


• После работы очищать стержень от стружки и смазки — загрязнения ухудшают точность и изнашивают направляющие.

Модель SHAN 123771 подходит для регулярного контроля в условиях мастерской или цеха, где требуется оперативная оценка отклонений. Она не оснащена дополнительными функциями (например, запись результатов или цифровой выход), поэтому данные считываются визуально по шкале.
