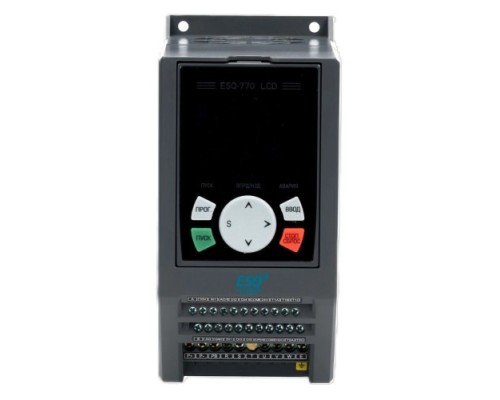

Частотный преобразователь ESQ 770-2S-0007 0.75/1.5 кВт, 220 В

Назначение и область применения

Частотный преобразователь ESQ 770-2S-0007 — это устройство для плавного регулирования скорости вращения однофазных асинхронных электродвигателей мощностью до 1.5 кВт. Модель работает от стандартной бытовой сети 220 В (одна фаза) и преобразует ее в трехфазное напряжение для управления двигателем. Основная задача преобразователя — обеспечить точный контроль оборотов, пусковых токов и крутящего момента в технологических процессах, где требуется автоматизация или энергоэффективная работа привода.

Устройство подходит для вентиляционных систем, насосов, конвейеров, упаковочного оборудования, станков и механизмов, где необходимо изменять скорость вращения в зависимости от нагрузки или технологической задачи. Благодаря векторному управлению, преобразователь способен поддерживать стабильный момент на валу даже на низких оборотах, что важно для оборудования с переменной нагрузкой.

Ключевые характеристики и их практический смысл

Модель ESQ 770-2S-0007 рассчитана на подключение к однофазной сети 230 В. Выходная мощность составляет 1.5 кВт, при этом в характеристиках указано значение 0.75/1.5 кВт — это означает, что преобразователь может работать как с двигателями номинальной мощностью 0.75 кВт (при длительной работе с небольшим запасом), так и с двигателями до 1.5 кВт, если режим эксплуатации не превышает допустимые токовые нагрузки. Рекомендуется выбирать двигатель с мощностью, не превышающей выходную мощность преобразователя, чтобы избежать перегрузки инвертора.

Напряжение питания 230 В означает, что устройство подключается к стандартной розетке или автомату в однофазной сети. На выходе формируется трехфазное напряжение для двигателя. Это позволяет использовать обычные трехфазные асинхронные двигатели в условиях, где нет трехфазной сети.

Конструктивные особенности и установка

Преобразователь выполнен в компактном корпусе с габаритами 90x192x148 мм и весом 1.5 кг. Такие размеры позволяют разместить устройство в электрощите или на DIN-рейку при наличии соответствующего крепления. Устройство имеет степень защиты, типичную для промышленных частотников (обычно IP20), что требует установки в сухих, защищенных от пыли и влаги помещениях.

Модель оснащена векторным алгоритмом управления, что отличает ее от более простых скалярных преобразователей. Векторное управление обеспечивает более точное поддержание скорости и момента, особенно на низких оборотах, а также снижает нагрев двигателя при работе с переменной нагрузкой. Однако для достижения максимальной точности может потребоваться настройка параметров двигателя (например, автонастройка).

Практические возможности и ограничения

Преобразователь позволяет:

• Плавно разгонять и тормозить двигатель, что снижает механические нагрузки на оборудование и уменьшает пусковые токи.


• Регулировать скорость вращения в широком диапазоне — от нуля до номинальной частоты (обычно до 400 Гц, но для данной модели уточните в документации).


• Защищать двигатель от перегрузок, короткого замыкания и перегрева за счет встроенных функций.


• Работать в режиме энергосбережения, особенно на насосах и вентиляторах, где снижение скорости на 20% дает экономию электроэнергии до 50%.

Ограничения: преобразователь предназначен для однофазного входа и трехфазного выхода. Не подходит для управления однофазными двигателями (например, конденсаторными). Для подключения двигателя мощностью 1.5 кВт убедитесь, что номинальный ток двигателя не превышает выходной ток преобразователя (обычно около 7-8 А для данной модели). Также важно учитывать, что для длительной работы на полной мощности требуется хорошее охлаждение — не устанавливайте устройство в замкнутые невентилируемые шкафы без принудительной вентиляции.

На что обратить внимание при выборе

Перед покупкой убедитесь, что мощность вашего двигателя не превышает 1.5 кВт, а его номинальное напряжение соответствует выходному напряжению преобразователя (обычно 230 В на выходе при питании 220 В). Для двигателей с напряжением 380 В данная модель не подходит. Также проверьте, поддерживает ли преобразователь необходимые вам режимы управления (например, внешнее управление по аналоговому сигналу 0-10 В или 4-20 мА, работа от потенциометра, управление по RS-485 и т.д.) — эти функции обычно есть у данной серии, но уточните в паспорте изделия.

Если планируется работа с высокими перегрузками (например, в дробилках или прессах), убедитесь, что преобразователь имеет запас по току. Для стандартных насосов и вентиляторов модель ESQ 770-2S-0007 является надежным и функциональным решением.
