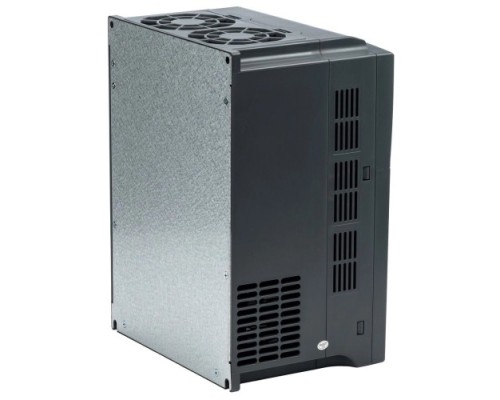

Частотный преобразователь ESQ 770-4T0220G/0300P 22/30 кВт, 380 В

Универсальный векторный преобразователь частоты ESQ 770-4T0220G/0300P

Модель ESQ 770-4T0220G/0300P представляет собой профессиональный частотный преобразователь, построенный на векторной технологии управления. Устройство рассчитано на питание от трехфазной сети 380-400 В и обеспечивает работу асинхронных электродвигателей мощностью до 30 кВт. Модель относится к категории универсальных преобразователей, способных решать широкий круг задач в промышленных и коммерческих системах автоматизации.

Назначение и сферы применения

Преобразователь предназначен для плавного регулирования скорости вращения электродвигателя, что позволяет оптимизировать работу насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования. Векторное управление обеспечивает высокую точность поддержания скорости и момента на валу двигателя, что критично для процессов с переменной нагрузкой. Модель подходит как для простых задач (пуск/стоп, регулировка оборотов), так и для сложных технологических линий с обратной связью.

Ключевые особенности и практические возможности

• Двойной номинал мощности (G/P): Маркировка 4T0220G/0300P указывает на возможность работы в двух режимах — тяжелый (G) с номинальной мощностью 22 кВт и легкий (P) с мощностью 30 кВт. Режим G подходит для механизмов с высокими пусковыми моментами (дробилки, подъемники), режим P — для вентиляторов и насосов с квадратичной нагрузкой.


• Векторное управление: Обеспечивает стабильную работу двигателя при низких скоростях, высокий пусковой момент (до 150% от номинала) и точное регулирование частоты вращения без дополнительных датчиков.


• Защита двигателя и преобразователя: Встроенные функции защиты от перегрузок, короткого замыкания, перенапряжения, перегрева и обрыва фазы продлевают срок службы оборудования и снижают риск аварий.


• Гибкость настройки: Поддержка внешних сигналов управления (аналоговые входы 0-10 В, 4-20 мА, дискретные входы) позволяет интегрировать преобразователь в существующие системы автоматизации.

Что важно учесть при выборе

• Совместимость с двигателем: Преобразователь рассчитан на стандартные асинхронные двигатели с номинальным током, соответствующим выбранному режиму (G или P). Для точного подбора необходимо проверить соответствие тока двигателя и выходного тока преобразователя.


• Условия эксплуатации: Устройство требует установки в помещении с хорошей вентиляцией, защитой от пыли и влаги. Рабочий диапазон температур — от -10°C до +40°C (при снижении мощности возможна работа до +50°C).


• Габариты и монтаж: Компактный корпус (245x337x188 мм) весом 9,5 кг позволяет монтировать преобразователь на DIN-рейку или в шкаф управления. При установке необходимо обеспечить зазоры для охлаждения (не менее 100 мм сверху и снизу).


• Ограничения по сети: Для стабильной работы требуется качественное питание без резких скачков напряжения. Рекомендуется установка сетевого дросселя при длине кабеля от преобразователя к двигателю более 50 метров.

Комплектация и дополнительные элементы

В стандартную поставку входит сам частотный преобразователь с клеммными колодками и кратким руководством по эксплуатации. Для полноценной настройки и мониторинга может потребоваться внешний пульт управления или программное обеспечение (приобретаются отдельно). При подключении мощных двигателей или длинных линий связи рекомендуется использовать дополнительные фильтры и дроссели, чтобы минимизировать электромагнитные помехи.
