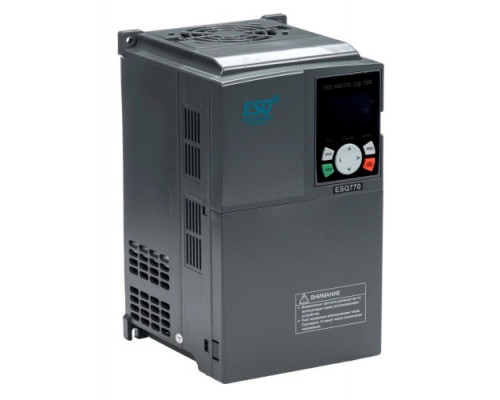

Частотный преобразователь ESQ 770-4T0370G/0450P 37/45 кВт, 380 В

Универсальный векторный преобразователь частоты для промышленных задач

Модель ESQ 770-4T0370G/0450P представляет собой высокопроизводительный частотный преобразователь с векторным управлением, рассчитанный на работу с асинхронными электродвигателями мощностью до 45 кВт. Устройство построено на базе современной платформы, обеспечивающей точное регулирование скорости и крутящего момента в широком диапазоне нагрузок. Благодаря двойному номиналу (37 кВт в тяжелом режиме и 45 кВт в легком) преобразователь адаптируется к конкретным условиям эксплуатации, что делает его универсальным решением для большинства технологических процессов.

Назначение и область применения

Преобразователь предназначен для плавного пуска, остановки и регулирования частоты вращения трехфазных асинхронных двигателей. Он эффективно решает задачи автоматизации систем управления в промышленности, коммунальном хозяйстве и энергетике. Типовые сценарии использования включают:

• Управление насосным оборудованием (центробежные, вихревые, дозирующие насосы) с поддержанием заданного давления или расхода.


• Регулирование производительности вентиляторов, дымососов и компрессоров для снижения энергопотребления.


• Привод конвейерных лент, транспортеров и рольгангов с плавным изменением скорости.


• Управление механизмами в металлообрабатывающих станках, экструдерах и миксерных установках.

Модель подходит как для модернизации существующего оборудования, так и для интеграции в новые системы автоматизации с обратной связью по скорости или положению.

Ключевые особенности и сильные стороны

Главное преимущество ESQ 770-4T0370G/0450P — векторное управление без датчика обратной связи, которое обеспечивает высокий пусковой момент (до 150% от номинала) и точное поддержание скорости даже при резких изменениях нагрузки. Это особенно важно для оборудования с большими инерционными массами или частыми пусками.

Двойной номинальный режим (G — тяжелый, P — легкий) позволяет использовать один преобразователь для двигателей разной мощности: в режиме G — до 37 кВт, в режиме P — до 45 кВт. Практически это означает, что при подключении двигателя 37 кВт устройство работает с запасом по току, а при 45 кВт — в номинальном режиме, что расширяет сферу применения без покупки дополнительного оборудования.

Встроенные функции энергосбережения автоматически оптимизируют напряжение и ток в зависимости от загрузки двигателя, снижая потери в режиме холостого хода и при частичных нагрузках. Это дает ощутимую экономию электроэнергии на насосах, вентиляторах и компрессорах.

Практические возможности и ограничения

Преобразователь поддерживает широкий набор встроенных защит: от перегрузки по току, короткого замыкания, перенапряжения, потери фазы и перегрева. Это минимизирует риск выхода из строя как самого преобразователя, так и подключенного двигателя.

Устройство оснащено встроенным ПИД-регулятором, что позволяет организовать замкнутый контур управления технологическим параметром (давление, уровень, температура) без внешнего контроллера. Это упрощает автоматизацию и снижает стоимость системы.

При выборе важно учитывать, что преобразователь рассчитан на питание от трехфазной сети 380–400 В. Подключение к однофазной сети невозможно без дополнительного понижающего трансформатора и схемы преобразования. Также следует предусмотреть достаточное охлаждение: при номинальной нагрузке устройство выделяет значительное количество тепла, поэтому монтаж должен производиться в хорошо вентилируемом шкафу или с соблюдением воздушных зазоров, указанных в документации.

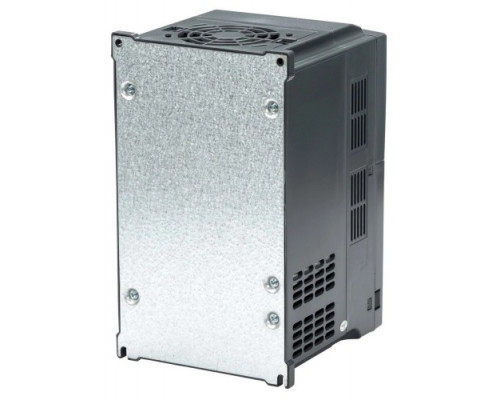

Вес 14,5 кг и габариты (250×387×220 мм) требуют надежного крепления на вертикальной поверхности или в шкафу. Преобразователь не имеет встроенного сетевого фильтра ЭМС, поэтому для снижения электромагнитных помех при подключении к чувствительному оборудованию рекомендуется устанавливать внешний фильтр.

На что обратить внимание при выборе

Перед приобретением необходимо точно определить режим работы (G или P) в зависимости от фактической мощности двигателя и характера нагрузки. Для механизмов с высокими пусковыми моментами (дробилки, центрифуги) следует выбирать режим G, даже если номинальная мощность двигателя ниже 37 кВт. Для вентиляторов и насосов с квадратичной нагрузкой подойдет режим P.

Также стоит проверить совместимость с типом двигателя: преобразователь оптимизирован для стандартных асинхронных двигателей с короткозамкнутым ротором. Для синхронных или специализированных моторов может потребоваться дополнительная настройка параметров.

Учитывайте, что в комплект поставки входит только сам преобразователь. Сетевые дроссели, фильтры, панели управления и кабели приобретаются отдельно. Для корректной работы и соблюдения гарантийных условий необходимо использовать компоненты, рекомендованные производителем.
