Частотный преобразователь ESQ 770-2S-0055 5.5/7.5 кВт, 220В

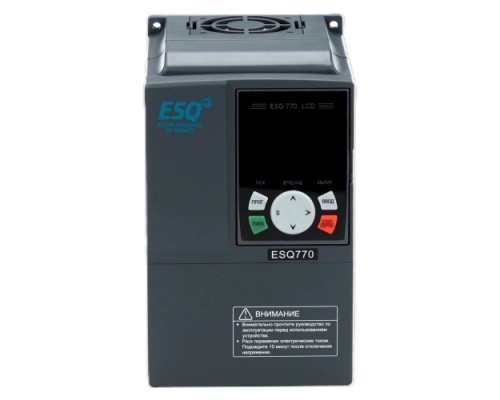

Универсальный векторный преобразователь частоты ESQ 770-2S-0055

Модель ESQ 770-2S-0055 представляет собой однофазный частотный преобразователь с векторным управлением, предназначенный для плавного регулирования скорости вращения асинхронных электродвигателей мощностью до 7.5 кВт. Устройство построено на базе современной силовой электроники и микропроцессорной системы управления, что позволяет реализовать точный контроль момента и скорости в широком диапазоне нагрузок.

Назначение и сферы применения

Преобразователь ориентирован на использование в технологических процессах, где требуется автоматизация привода и регулировка оборотов двигателя. Типовые задачи включают управление насосами, вентиляторами, конвейерами, компрессорами, станками и другим промышленным оборудованием. Благодаря векторному управлению, устройство эффективно работает как при постоянной, так и при переменной нагрузке, обеспечивая стабильность работы даже на низких скоростях.

Ключевые особенности и практические возможности

Модель ESQ 770-2S-0055 выделяется следующими характеристиками, важными для эксплуатации:

• Однофазное питание 220-230 В: позволяет подключать преобразователь к стандартной бытовой или промышленной однофазной сети, что упрощает интеграцию в существующие системы без необходимости модернизации электроснабжения.


• Выходная мощность 7.5 кВт: рассчитана на управление двигателями с номинальной мощностью до 7.5 кВт, при этом в спецификации указана возможность работы с нагрузкой 5.5 кВт (вероятно, для режимов с пониженной перегрузочной способностью). Рекомендуется уточнять допустимые режимы по документации к конкретному двигателю.


• Векторное управление: обеспечивает высокую точность поддержания скорости и момента, что критично для механизмов с резкими изменениями нагрузки (например, дробилки, миксеры).


• Встроенные защиты: устройство оснащено защитой от перегрузки по току, перенапряжения, короткого замыкания и перегрева, что продлевает срок службы как преобразователя, так и подключенного двигателя.

Ограничения и особенности подключения

При выборе и установке преобразователя следует учитывать несколько важных моментов:

• Устройство работает только от однофазной сети 220-230 В, на выходе формирует трехфазное напряжение для двигателя. Не предназначено для прямого подключения к трехфазной сети 380 В.


• Мощность 7.5 кВт является максимальной для данной модели, при этом необходимо обеспечить достаточное сечение питающих проводов и автомат защиты, соответствующий току потребления (ориентировочно 35-40 А на входе).


• Для корректной работы с двигателями, имеющими высокий пусковой момент или частые пуски, рекомендуется проверить перегрузочную способность преобразователя в технической документации.


• Габариты устройства (155x250x176 мм) и вес 5.5 кг требуют надежного крепления на вертикальной поверхности с обеспечением вентиляционных зазоров для охлаждения.

На что обратить внимание при выборе

Перед приобретением модели ESQ 770-2S-0055 убедитесь, что параметры вашего электродвигателя (мощность, номинальный ток, тип обмотки) соответствуют выходным характеристикам преобразователя. Для двигателей мощностью менее 5.5 кВт данная модель будет избыточной, но допустимой при условии правильной настройки. Также важно учитывать условия эксплуатации: температура окружающей среды, влажность и запыленность должны находиться в пределах, указанных в паспорте изделия. При отсутствии встроенного фильтра ЭМС может потребоваться внешний фильтр для снижения помех в сети.
