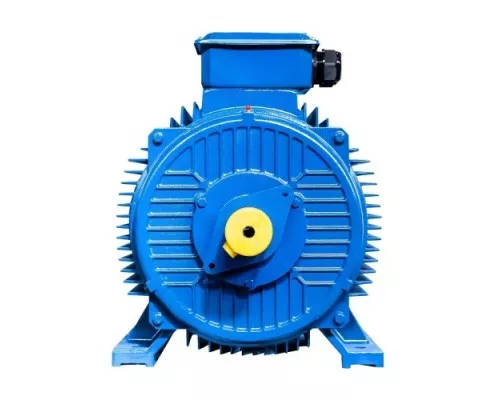

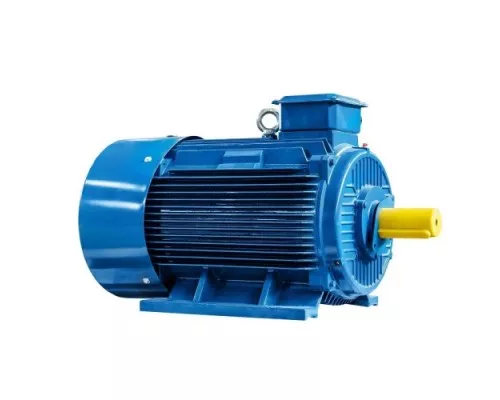

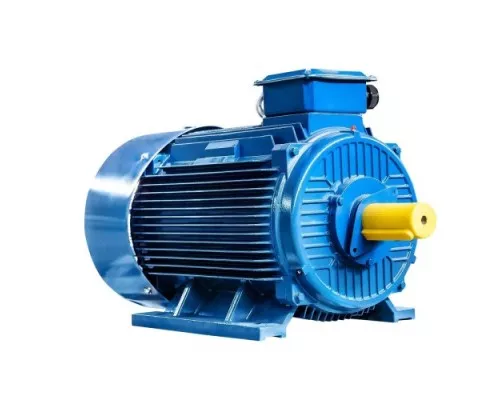

Электродвигатель 5АИ 315 М6 132/1000 IM 1001

Назначение и область применения

Электродвигатель 5Аи 315 М6 132/1000 IM 1001 представляет собой мощный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с продолжительным режимом работы. Модель рассчитана на питание от сети переменного тока напряжением 400/660 В и развивает номинальную мощность 132 кВт при частоте вращения 1000 об/мин. Благодаря высокому КПД (95%) и продуманной конструкции, этот двигатель подходит для использования в насосных станциях, компрессорах, вентиляционных системах, дробилках, конвейерах, металлорежущих станках и другом тяжелом оборудовании, где требуется стабильный крутящий момент и способность выдерживать длительные нагрузки.

Конструктивные особенности и исполнение

Двигатель выполнен в лаповом исполнении (IM 1001), что обеспечивает удобство монтажа на фундамент или раму. Корпус изготовлен из ударопрочных материалов, а крыльчатка охлаждения — из тугоплавкой пластмассы, что повышает безопасность при длительной эксплуатации. Степень защиты IP55 гарантирует полную защиту от пыли и защиту от водяных струй, что позволяет устанавливать двигатель в условиях повышенной влажности, запыленности или на открытых площадках под навесом. Климатическое исполнение У2 означает, что оборудование рассчитано на работу в умеренном климате в помещениях с естественной вентиляцией или под навесом, где возможны колебания температуры и влажности.

Практический смысл ключевых параметров

• Мощность 132 кВт и частота вращения 1000 об/мин: Это сочетание подходит для механизмов, требующих высокого крутящего момента на средних оборотах — например, для тяжелых насосов, шнеков или ленточных транспортеров. Двигатель обеспечивает плавный пуск под нагрузкой, но для особо тяжелых условий рекомендуется использовать устройства плавного пуска или частотные преобразователи.


• Напряжение 400/660 В и ток статора 234.84/135.21 А: Возможность подключения как на 400 В (схема «треугольник»), так и на 660 В (схема «звезда») расширяет совместимость с различными промышленными сетями. При выборе схемы подключения важно учитывать, что на 400 В ток выше, что требует более мощных кабелей и защитной автоматики. На 660 В ток ниже, что снижает нагрузку на питающую линию, но требует наличия соответствующего напряжения в сети.


• Диаметр вала 90 мм и длина вала 170 мм: Эти размеры стандартизированы для тяжелых условий эксплуатации и обеспечивают надежное соединение с рабочим органом через муфту или шкив. При монтаже важно проверить соосность валов, чтобы избежать вибрации и преждевременного износа подшипников.


• Вес 1020 кг и габариты 1325x508x865 мм: Двигатель имеет значительную массу, что требует усиленного фундамента или рамы для его установки. При транспортировке и монтаже необходимо использовать грузоподъемное оборудование соответствующей грузоподъемности.

Особенности эксплуатации и ограничения

Двигатель оснащен малошумными подшипниками, что снижает уровень шума при работе, но не исключает необходимости регулярного технического обслуживания (контроль смазки, проверка зазоров). Класс нагревостойкости изоляции обмотки статора — F (до 155 °C), что позволяет двигателю выдерживать кратковременные перегрузки без потери ресурса, но при длительной работе на предельных режимах требуется контроль температуры. Болт заземления (от 160 габарита) предусмотрен для обеспечения электробезопасности, его обязательное использование при подключении снижает риск поражения током при пробое изоляции. Двигатель не предназначен для работы во взрывоопасных средах или в условиях агрессивных химических веществ — для таких задач требуется специальное исполнение.

Комплектация и что важно проверить

В стандартную поставку входит сам электродвигатель, руководство по эксплуатации и паспорт изделия. Обратите внимание, что в комплекте отсутствуют кабельные наконечники, сальники, муфты или крепежные элементы — их необходимо приобретать отдельно, исходя из конкретных условий монтажа. Перед установкой рекомендуется проверить сопротивление изоляции обмоток относительно корпуса, чтобы убедиться в отсутствии повреждений при транспортировке. Также стоит учитывать, что для подключения на 660 В потребуется соответствующая схема в клеммной коробке, которая должна быть переключена в положение «звезда» — это указано в паспорте.
