Электродвигатель 5Аи 90 L2 FT115 3/3000 IM 2181

Электродвигатель 5Аи 90 L2 FT115 3/3000 IM 2181: компактный высокооборотный привод для промышленных механизмов

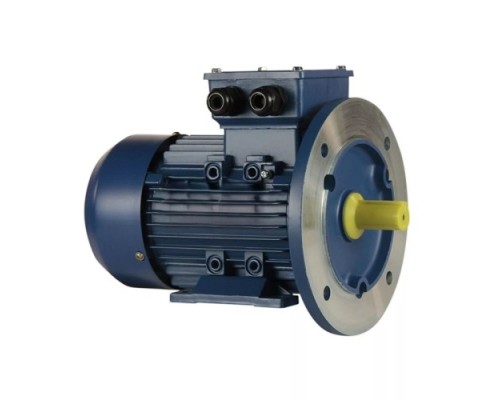

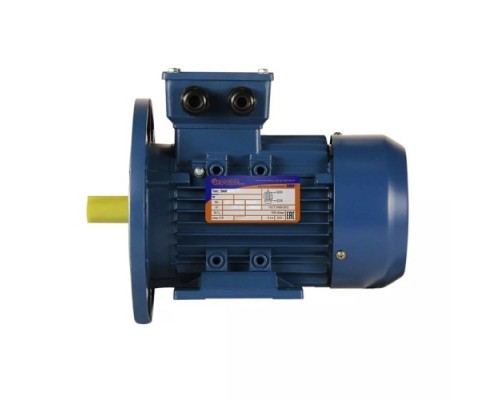

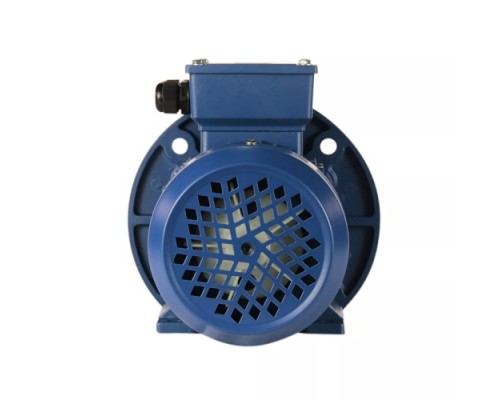

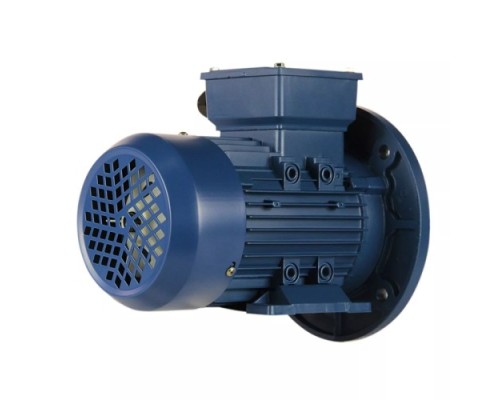

Модель 5Аи 90 L2 FT115 3/3000 IM 2181 представляет собой трёхфазный асинхронный электродвигатель с короткозамкнутым ротором, работающий на синхронной скорости 3000 об/мин. Это высокооборотное исполнение в стандартном корпусе 90L, которое выдаёт 3.0 кВт полезной мощности на валу. Двигатель спроектирован для длительной эксплуатации в составе насосов, вентиляторов, станков, компрессоров и другого оборудования, где требуется стабильный крутящий момент при высокой частоте вращения.

Назначение и сфера применения

Благодаря мощности 3.0 кВт и частоте 3000 об/мин, этот двигатель оптимален для привода механизмов с постоянной или регулируемой нагрузкой, где важна высокая производительность. Основные области использования:

• Насосные агрегаты (центробежные, вакуумные) для систем водоснабжения и отопления.


• Вентиляционное и дымоудаляющее оборудование.


• Металлорежущие и деревообрабатывающие станки (сверлильные, шлифовальные, фрезерные).


• Сельскохозяйственные машины (зернодробилки, транспортеры).


• Компрессорные установки малой и средней производительности.

Исполнение IM 2181 (фланцевое с малым фланцем FT115) предполагает жёсткое крепление к корпусу оборудования через фланец, что удобно для монтажа в вертикальном или горизонтальном положении без дополнительных лап.

Сильные стороны и конструктивные особенности

Двигатель серии 5АИ отличается продуманной унификацией и соответствием стандартам ГОСТ и IEC, что обеспечивает совместимость с большинством типовых механизмов. Ключевые преимущества модели:

• Высокий КПД 83.5% — снижает потери энергии при длительной работе, что особенно важно при круглосуточной эксплуатации оборудования.


• Степень защиты IP55 — корпус защищён от пыли и водяных струй, что позволяет устанавливать двигатель в условиях повышенной влажности, на открытых площадках или в цехах с загрязнённой средой.


• Климатическое исполнение У2 — рассчитан на работу в умеренном климате при температурах от -40°C до +40°C, что подходит для неотапливаемых помещений и уличных установок.


• Класс нагревостойкости изоляции F (до 155°C) — обмотка статора выдерживает кратковременные перегрузки и повышенные температуры без потери ресурса.


• Малошумные подшипники — снижают вибрацию и уровень шума, что важно для оборудования вблизи рабочих мест.


• Ударопрочная стальная клеммная коробка и тугоплавкая крыльчатка — повышают механическую надёжность и пожаробезопасность.

Практические аспекты подключения и эксплуатации

Двигатель рассчитан на питание от трёхфазной сети напряжением 230/380 В с частотой 50 Гц. Номинальный ток статора составляет 10.73 А при схеме «треугольник» (230 В) и 5.21 А при схеме «звезда» (380 В). Это означает, что для подключения к сети 380 В используется схема «звезда», а для сети 230 В — «треугольник». Рекомендуется применять автоматический выключатель и тепловое реле с уставкой по току не ниже 5.5 А (для 380 В) или 11 А (для 230 В).

Диаметр вала — 24 мм, длина вала — 50 мм. При установке важно обеспечить соосность с рабочим механизмом, чтобы избежать радиальных нагрузок на подшипники. Фланец малого типа диаметром 160 мм (FT115) подходит для стандартных посадочных мест насосов и редукторов. Масса двигателя — 20 кг, что требует надёжного крепления фланца к корпусу оборудования.

Что важно учесть при выборе

• Скорость вращения: 3000 об/мин — это высокооборотное исполнение, которое подходит для механизмов, требующих быстрого вращения (вентиляторы, центрифуги). Для тихоходных нагрузок (конвейеры, миксеры) лучше рассматривать двигатели на 1500 или 1000 об/мин.


• Способ монтажа: только фланцевое крепление (IM 2181) — без лап, поэтому двигатель не может быть установлен на раму без дополнительного переходного фланца.


• Условия среды: IP55 и У2 допускают эксплуатацию на улице, но при длительном воздействии прямых солнечных лучей и осадков рекомендуется использовать кожух.


• Комплектация: в поставку входят двигатель, паспорт и руководство по эксплуатации. Кабель питания, конденсаторы (для однофазного включения) и дополнительные аксессуары приобретаются отдельно.

Эта модель — надёжный и проверенный вариант для замены вышедшего из строя двигателя или оснащения нового оборудования, где требуется высокая скорость вращения при мощности 3 кВт. Учитывая стандартные присоединительные размеры, она легко интегрируется в существующие узлы без доработок.
