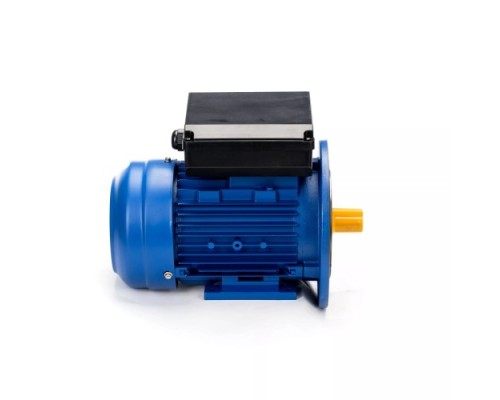

Электродвигатель 5Аи Е2 71 A2 IM 2081 0.55/3000

Назначение и область применения

Электродвигатель 5Аи Е2 71 A2 IM 2081 0.55/3000 — это компактный асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов, где требуется высокая частота вращения при небольшой мощности. Модель с частотой вращения 3000 об/мин (синхронная) подходит для оборудования, работающего в интенсивном режиме: деревообрабатывающие станки (пилы, фуганки), центробежные насосы, вентиляторы, конвейеры и компрессоры малой производительности. Благодаря мощности 0,55 кВт двигатель эффективен в системах, где не требуется высокий крутящий момент на валу, но важна стабильная скорость под нагрузкой.

Конструктивные особенности и исполнение

Двигатель выполнен в комбинированном исполнении «Лапы + Фланец» (IM 2081), что даёт возможность крепления как на плоское основание, так и на фланцевую поверхность. Это упрощает интеграцию в оборудование с разными типами монтажа. Корпус обеспечивает степень защиты IP55 — двигатель полностью защищён от пыли и струй воды, что позволяет устанавливать его в условиях повышенной влажности или запылённости (например, в цехах деревообработки или на открытых площадках под навесом). Климатическое исполнение У2 означает, что модель рассчитана на эксплуатацию в умеренном климате при температуре от -40°C до +40°C, но без прямого воздействия атмосферных осадков.

Практический смысл ключевых характеристик

• Мощность 0,55 кВт и частота вращения 3000 об/мин: обеспечивает высокую скорость работы механизма, но при этом двигатель чувствителен к перегрузкам — не предназначен для длительной работы с моментами, превышающими номинальный. Оптимален для оборудования с низкой инерцией и равномерной нагрузкой.


• Напряжение 230 В и ток статора 9,47 А: двигатель рассчитан на однофазную сеть 230 В, что упрощает подключение в бытовых и небольших производственных помещениях без трёхфазного ввода. Высокий пусковой ток (обычно в 5–7 раз выше номинального) требует использования автоматического выключателя с соответствующей характеристикой срабатывания.


• КПД 75%: средний показатель для двигателей данного типоразмера. Потери энергии в основном приходятся на нагрев, поэтому при длительной работе в закрытом пространстве необходим достаточный приток воздуха для охлаждения.


• Диаметр вала 22 мм и длина 50 мм: стандартные присоединительные размеры для малогабаритных механизмов. При монтаже важно обеспечить соосность вала двигателя и исполнительного механизма, чтобы избежать вибраций и преждевременного износа подшипников.

Габариты и монтажные ограничения

Двигатель имеет компактные размеры (300×200×250 мм) и вес 10 кг, что позволяет устанавливать его на лёгкие рамы или кронштейны. Однако при монтаже на фланец необходимо учитывать, что присоединительные размеры фланца должны соответствовать стандарту (в данном случае — посадочный диаметр и расположение отверстий под крепёж). Длина вала 50 мм накладывает ограничение на тип соединительной муфты или шкива — они не должны превышать эту длину, иначе потребуется дополнительное осевое фиксирование. Также стоит обратить внимание на то, что двигатель не комплектуется кабелем и вилкой — подключение выполняется через клеммную коробку с использованием кабеля подходящего сечения (рекомендуется не менее 1,5 мм² для меди).

Особенности эксплуатации

Модель 5Аи Е2 71 A2 не оснащена встроенной тепловой защитой, поэтому для предотвращения перегрева при перегрузках или заклинивании вала обязательно использование внешнего теплового реле или автомата с тепловым расцепителем. Двигатель имеет класс изоляции, характерный для общепромышленных серий (обычно F или H), что допускает нагрев обмоток до 155°C, но длительная работа при температуре окружающей среды выше +40°C снижает ресурс. Подшипники закрытого типа не требуют регулярной смазки, однако при работе в условиях высокой запылённости рекомендуется периодически проверять их состояние по уровню шума. Пуск двигателя возможен как прямой (наиболее распространённый), так и через частотный преобразователь, но при этом необходимо убедиться, что преобразователь поддерживает однофазный вход и не создаёт высших гармоник, вызывающих дополнительный нагрев обмоток.

Что важно учесть при выборе

• Двигатель предназначен для работы в режиме S1 (продолжительный), но при длительной нагрузке, близкой к номинальной, требуется обеспечить свободную циркуляцию воздуха вокруг корпуса.


• Исполнение У2 не подходит для установки под открытым небом без защиты от дождя и снега — для таких условий требуется климатическое исполнение У1 или УХЛ1.


• При замене старого двигателя проверьте совместимость посадочных размеров: высота оси вращения 71 мм (серия 71), диаметр вала 22 мм, длина вала 50 мм — эти параметры должны соответствовать вашему оборудованию.


• Однофазное подключение (230 В) упрощает монтаж, но ограничивает возможность реверса без дополнительных коммутационных устройств.
