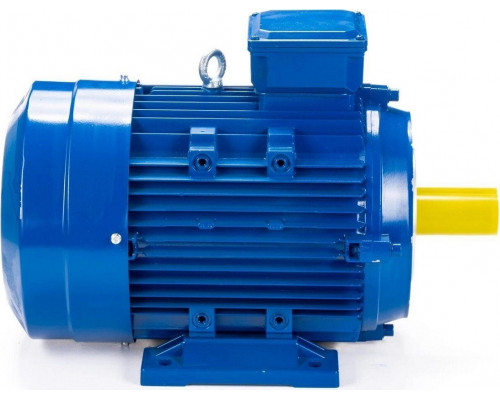

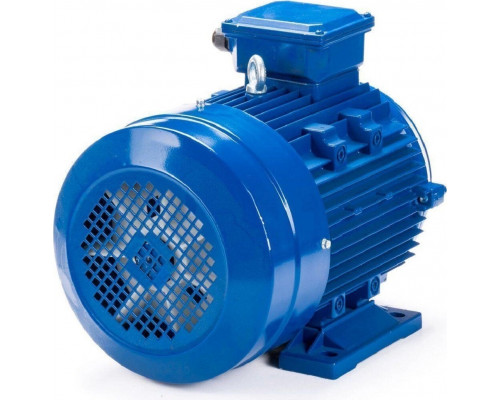

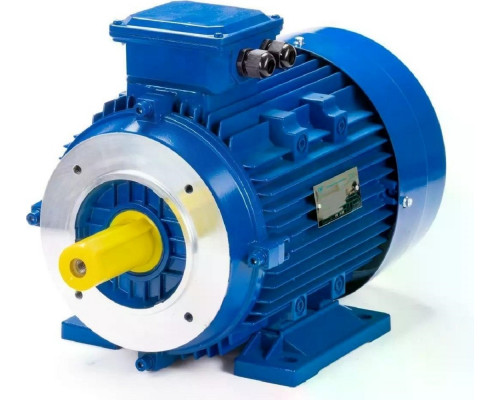

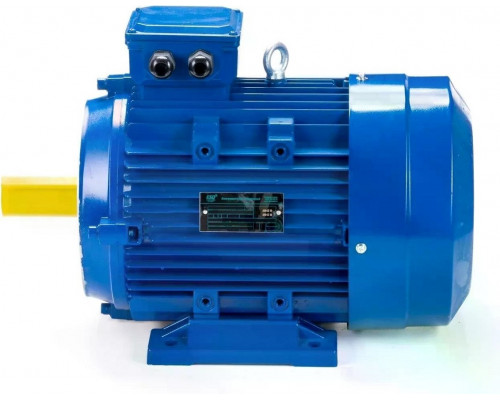

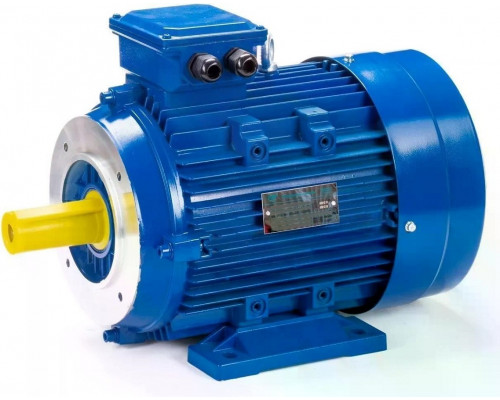

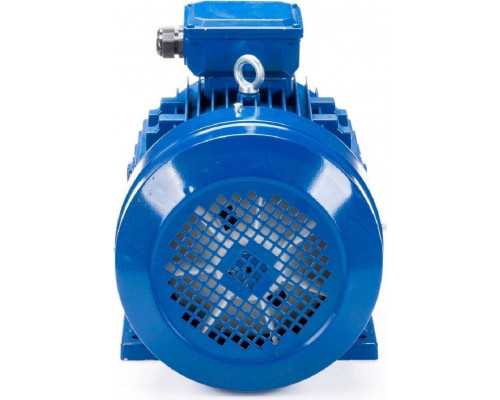

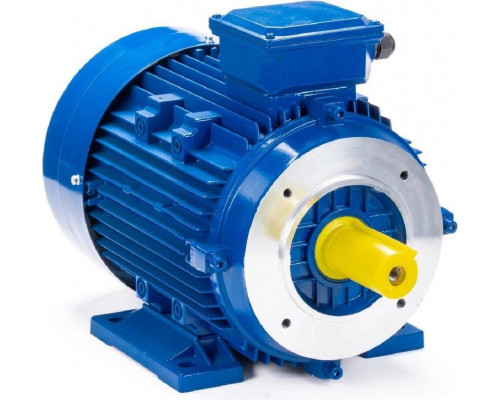

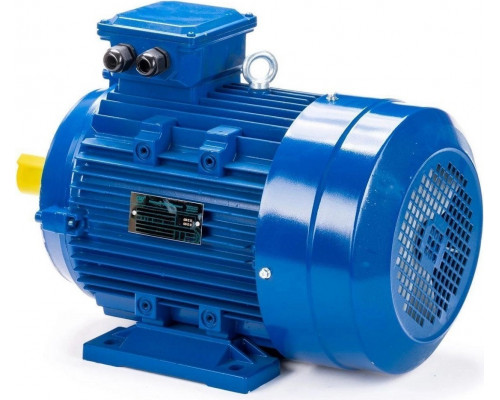

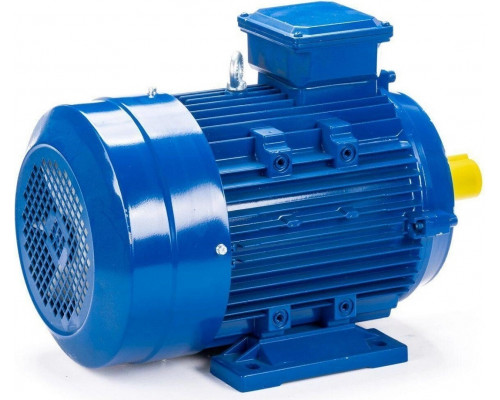

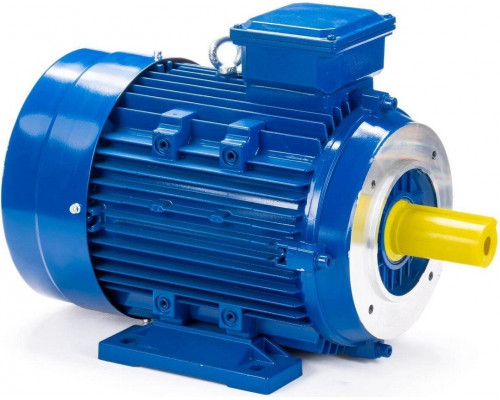

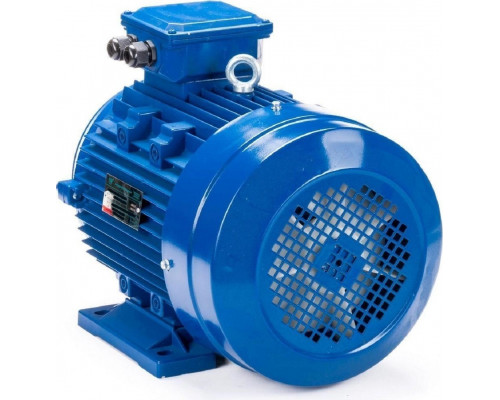

Электродвигатель ESQ 112 M4-SDN- IM B34 4/1500 01.05.219847

Назначение и область применения

Электродвигатель ESQ 112 M4-SDN- IM B34 4/1500 01.05.219847 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов в промышленных и полупромышленных установках. Модель выполнена в стандартном исполнении с мощностью 4 кВт и синхронной частотой вращения 1500 об/мин, что делает её универсальным решением для насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования, требующего стабильного вращения с номинальной нагрузкой. Благодаря исполнению IM B34 (фланцевый с лапами), двигатель подходит для монтажа в горизонтальном положении с фиксацией через фланец, что обеспечивает жёсткое крепление и точное соосное соединение с приводным механизмом.

Конструктивные особенности и практические возможности

Модель ESQ 112 M4-SDN- IM B34 4/1500 01.05.219847 отличается сбалансированными эксплуатационными характеристиками, которые определяют её надёжность и эффективность в работе. Ключевые параметры:

• Мощность 4 кВт — достаточна для привода оборудования средней мощности, например, центробежных насосов или вентиляторов с умеренной производительностью. При выборе учитывайте, что двигатель рассчитан на длительную работу при номинальной нагрузке без перегрева.


• Напряжение 380 В — стандартное для промышленных сетей трёхфазного тока. Подключение возможно только к сети с соответствующим напряжением и частотой 50 Гц. Для однофазных сетей потребуется преобразователь частоты или конденсаторный пуск (не предусмотрен конструкцией).


• Частота вращения 1500 об/мин — оптимальна для большинства механизмов с ременной или прямой передачей. Фактическая частота под нагрузкой составит около 1450–1470 об/мин (с учётом скольжения), что важно учитывать при расчёте производительности оборудования.


• КПД 84,2% — показатель среднего уровня энергоэффективности для двигателей данного класса. Это означает, что около 15,8% потребляемой энергии теряется в виде тепла, что требует организации отвода тепла (естественное или принудительное охлаждение) в условиях интенсивной эксплуатации.


• Ток статора 15,22/8,8/- А — значения для схем подключения «звезда/треугольник» (первое — для звезды, второе — для треугольника). Это указывает на возможность пуска с переключением обмоток для снижения пусковых токов, что особенно полезно при питании от ограниченной сети или при подключении через частотный преобразователь.

Габариты двигателя (длина 302 мм, ширина 230 мм, высота 400 мм) и вес 29,4 кг делают его компактным для своей мощности, что упрощает монтаж в ограниченном пространстве. Однако при установке учитывайте необходимость доступа для обслуживания и вентиляции.

Ограничения и рекомендации по эксплуатации

При выборе и использовании данной модели важно учитывать несколько практических моментов:

• Двигатель не имеет встроенной защиты от перегрузок, короткого замыкания или перегрева — обязательно используйте внешнее реле или автоматический выключатель с тепловой защитой, настроенный на номинальный ток (15,22 А для звезды или 8,8 А для треугольника).

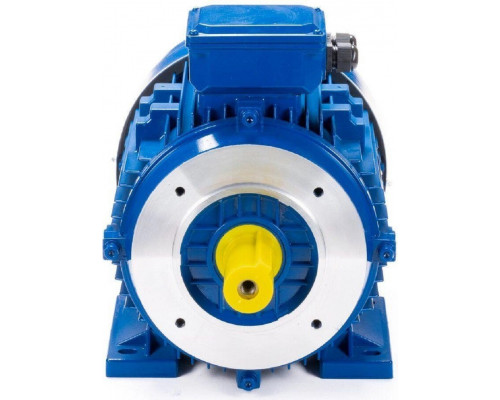

• Исполнение IM B34 предполагает крепление через фланец и лапы — убедитесь, что посадочные размеры фланца соответствуют вашему оборудованию (стандартный фланец для типоразмера 112).


• Рабочая среда должна быть сухой и без агрессивных паров — двигатель не имеет специальной защиты от влаги или пыли (стандартное исполнение IP54 или ниже, уточните по маркировке). Для эксплуатации в условиях повышенной влажности требуется дополнительная герметизация.


• Частота вращения 1500 об/мин не регулируется без внешнего преобразователя частоты — если требуется изменение скорости, используйте частотный привод, совместимый с асинхронными двигателями мощностью до 4 кВт.

Комплектность и особенности монтажа

В стандартной поставке электродвигатель поставляется без дополнительных аксессуаров (шкивов, муфт, клеммных коробок с защитой). Для подключения потребуется кабель с сечением, рассчитанным на ток до 16 А (для звезды) или до 10 А (для треугольника), а также клеммная колодка, соответствующая схеме соединения обмоток. При монтаже обязательно обеспечьте заземление корпуса через болт заземления, расположенный на корпусе. Габариты упаковки (ширина 230 мм, высота 302 мм, глубина 430 мм, вес 28 кг) незначительно отличаются от фактических размеров из-за упаковочного материала, что не влияет на установку.
