Назначение и область применения
Электродвигатель ESQ 132 M2-SDN- IM B35 9.2/3000 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов, требующих высокой частоты вращения — 3000 об/мин. Модель мощностью 9.2 кВт подходит для интенсивной эксплуатации в составе насосных станций, вентиляционных установок, компрессоров, металлорежущих станков и другого промышленного оборудования. Конструктивное исполнение IM B35 (фланцевое на лапах) позволяет жёстко фиксировать двигатель на раме или плите, одновременно используя фланец для точного соосного соединения с рабочим органом — например, с насосом или редуктором. Это решение востребовано в условиях, где важны компактность установки и надёжная передача крутящего момента без дополнительных переходных элементов.
Ключевые параметры и их практический смысл
Мощность 9.2 кВт при частоте вращения 3000 об/мин обеспечивает высокую производительность для механизмов, работающих в интенсивном режиме. КПД 87% означает, что потери энергии минимизированы — это снижает нагрев двигателя и затраты на электроэнергию при длительной эксплуатации. Напряжение 230/400 В позволяет подключать двигатель как в сеть 230 В (схема «треугольник»), так и в стандартную трёхфазную сеть 400 В (схема «звезда»). Ток статора 31.5 А при 230 В и 18.3 А при 400 В — важный ориентир для выбора автоматических выключателей, контакторов и сечения питающего кабеля. Вес 70 кг указывает на массивную конструкцию, что характерно для двигателей с чугунной станиной — это обеспечивает виброустойчивость и долговечность в условиях вибраций и ударных нагрузок.
Конструктивные особенности и надёжность
Двигатель выполнен в корпусе с высокой степенью защиты IP55 — это полная защита от пыли и защита от водяных струй, что позволяет использовать его в сырых и запылённых помещениях (например, на стройплощадках, в сельском хозяйстве или на открытых площадках под навесом). Класс нагревостойкости изоляции F (до 155 °C) гарантирует устойчивость обмоток к перегреву при длительной работе с номинальной нагрузкой. Качественные малошумные подшипники снижают уровень шума и вибрации, что важно для оборудования, установленного вблизи рабочих мест. Ударопрочная стальная клеммная коробка защищает контактную группу от механических повреждений, а ударопрочная пластмасса крыльчатки охлаждения предотвращает её разрушение при случайных ударах. Для габаритов от 160 и выше предусмотрен болт заземления — на данной модели (132) он отсутствует, поэтому заземление выполняется через стандартную клемму в коробке.
Ограничения и важные нюансы при выборе
Двигатель предназначен для трёхфазной сети переменного тока — для однофазной сети 220 В он не подходит без преобразователя частоты. Частота вращения 3000 об/мин (синхронная) означает, что при нагрузке скорость будет немного ниже — это нормально для асинхронных двигателей. При подключении по схеме «звезда» (400 В) пусковой ток может быть выше номинального в 5–7 раз, что требует соответствующего запаса по автоматике. Длина без упаковки 508 мм, ширина 216 мм, высота 348 мм — эти габариты нужно учитывать при компоновке привода, особенно в стеснённых условиях. Вес 70 кг требует надёжного крепления к фундаменту или раме. В комплекте с двигателем поставляются паспорт и руководство по эксплуатации — это стандартная документация для монтажа и обслуживания.
Совместимость и типовые применения

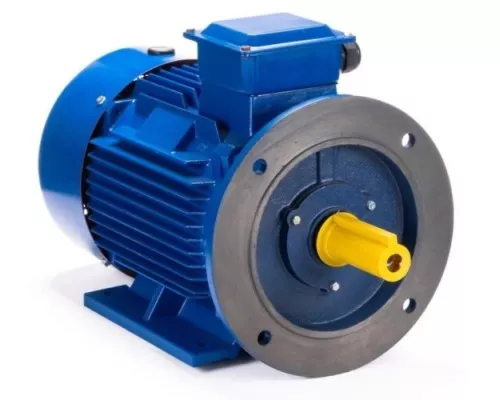

Модель ESQ 132 M2-SDN- IM B35 9.2/3000 совместима с большинством стандартных механизмов, имеющих фланцевое крепление и требующих частоты вращения до 3000 об/мин. Она подходит для замены двигателей аналогичной мощности и типоразмера (132) в насосах, вентиляторах, дробилках, транспортёрах и металлообрабатывающих станках. Исполнение IM B35 даёт возможность жёстко фиксировать двигатель и одновременно центрировать его с рабочим органом через фланец — это упрощает монтаж и повышает точность соосности. При выборе важно убедиться, что посадочные размеры фланца и лап соответствуют вашему оборудованию — стандартные размеры для данного типоразмера указаны в документации.
Характеристики
Габариты и вес
