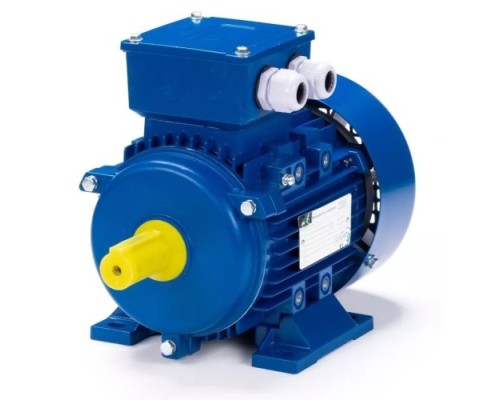

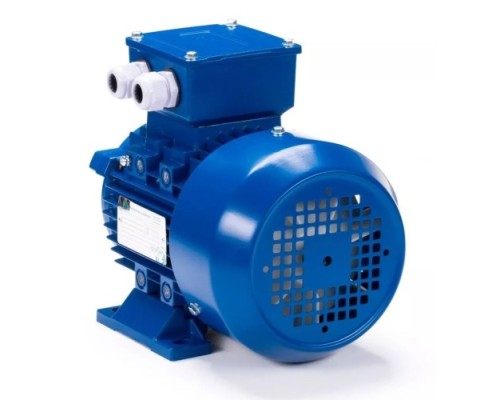

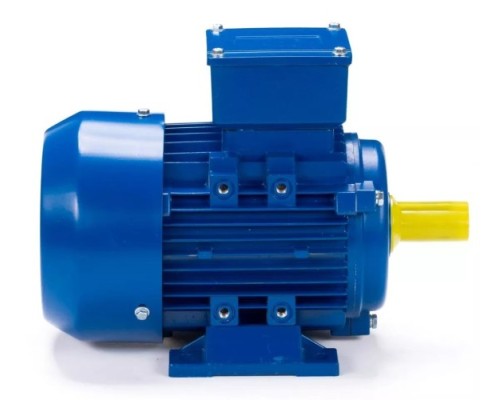

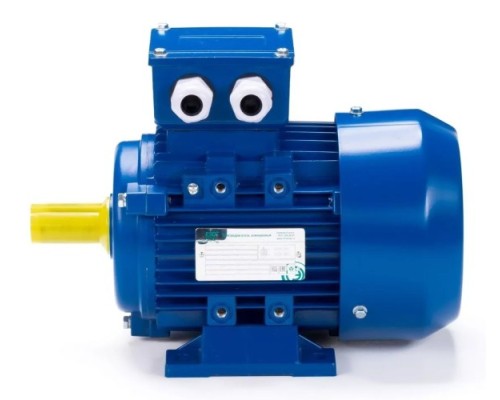

Электродвигатель ESQ 71C4-SDN-IM B3 0.55 кВт 1500 об/мин

Назначение и сфера применения

Электродвигатель ESQ 71C4-SDN-IM B3 0.55/1500 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода стандартных промышленных механизмов. Модель мощностью 0,55 кВт и частотой вращения 1500 об/мин относится к компактным общепромышленным моторам, которые подходят для оборудования с умеренными нагрузками. Благодаря унифицированной конструкции, двигатель совместим с насосными агрегатами, вентиляторами, станками, строительной и сельскохозяйственной техникой, где требуется стабильная продолжительная работа в условиях промышленной эксплуатации.

Конструктивные особенности и исполнение

Модель выполнена в монтажном исполнении IM B3 (на лапах), что предполагает горизонтальную установку на жёсткое основание. Корпус двигателя защищён от пыли и водяных струй по классу IP55, что позволяет использовать его в помещениях с повышенной влажностью или запылённостью, а также на открытых площадках под навесом. Обмотка статора имеет класс нагревостойкости F (до 155 °C), что обеспечивает запас по тепловой устойчивости при длительной работе. В конструкции применяются малошумные подшипники, снижающие уровень вибрации и акустического шума. Клеммная коробка выполнена из ударопрочной стали, а крыльчатка охлаждения — из ударопрочной пластмассы, что повышает механическую стойкость узлов.

Электрические параметры и подключение

Двигатель рассчитан на питание от трёхфазной сети напряжением 230/400 В (звезда/треугольник). Номинальный ток статора составляет 2,88 А при схеме «треугольник» (230 В) и 1,66 А при схеме «звезда» (400 В). Это важно учитывать при выборе пусковой и защитной аппаратуры: для подключения к сети 400 В необходима схема «звезда», а для сети 230 В — «треугольник». КПД на уровне 67% является типичным для двигателей данной мощности и указывает на умеренные потери энергии при преобразовании электричества в механическую работу. Частота вращения 1500 об/мин (синхронная) позволяет использовать мотор в механизмах, где требуется средняя скорость без редуктора или с понижающей передачей.

Габариты и масса

Двигатель имеет компактные размеры: длина 247 мм, ширина 112 мм, высота 151 мм. Вес без упаковки составляет 6,6 кг. Такие параметры делают модель удобной для установки в ограниченном пространстве, например, внутри корпусов оборудования или на кронштейнах. При проектировании крепления важно учитывать, что масса двигателя в упаковке увеличивается до 8 кг, а габариты упаковки (150x200x250 мм) требуют соответствующего места для транспортировки и хранения.

Комплектация и эксплуатация

В комплект поставки входит паспорт и руководство по эксплуатации, которые содержат схему подключения, параметры обмоток и рекомендации по обслуживанию. Двигатель не оснащён встроенными средствами защиты (термореле, датчики температуры), поэтому при эксплуатации в автоматических линиях или с частыми пусками рекомендуется устанавливать внешнюю тепловую защиту. Также следует учитывать, что болт заземления предусмотрен только для двигателей от 160 габарита, поэтому для данной модели заземление выполняется через клемму в клеммной коробке. Перед вводом в эксплуатацию необходимо проверить сопротивление изоляции обмоток относительно корпуса — оно должно быть не менее 0,5 МОм при рабочем напряжении.

Ограничения и рекомендации

• Двигатель предназначен для продолжительного режима работы (S1) при номинальной нагрузке. Кратковременные перегрузки не должны превышать 1,2 номинальной мощности более 2 минут.


• Не допускается эксплуатация во взрывоопасных средах — степень защиты IP55 не является взрывозащищённой.


• При подключении к частотному преобразователю необходимо учитывать возможность дополнительного нагрева обмоток на низких частотах и применять фильтры или двигатели с усиленной изоляцией.


• Монтаж должен выполняться на ровное основание с обеспечением свободного доступа воздуха для охлаждения — зазор между корпусом и соседними объектами не менее 50 мм.
