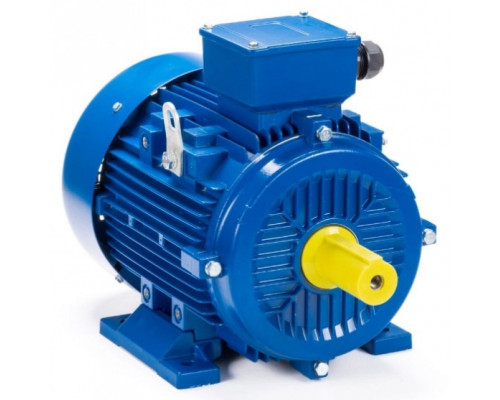

Электродвигатель ESQ 355 LA6-SDN-IM B3 250/1000 (артикул 01.05.01.222926) — это мощный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с высокими требованиями к нагрузке. Модель рассчитана на продолжительную эксплуатацию в составе насосных станций, компрессорных установок, крупных вентиляционных систем, дробилок, конвейеров и металлорежущих станков. Благодаря мощности 250 кВт и частоте вращения 1000 об/мин, этот двигатель обеспечивает стабильную работу механизмов, где необходим высокий крутящий момент без использования редуктора.
Конструктивные особенности и исполнение
Мотор выполнен в монтажном исполнении IM B3 (на лапах) с горизонтальным расположением вала. Габарит 355 LA6 указывает на принадлежность к серии с усиленной конструкцией станины и подшипниковых щитов, что обеспечивает жесткость и долговечность при работе с тяжелыми нагрузками. Корпус двигателя имеет степень защиты IP55 — он полностью защищен от пыли и устойчив к водяным струям, что позволяет устанавливать его в условиях повышенной влажности и запыленности, типичных для производственных цехов, карьеров или зерноперерабатывающих предприятий.
Класс нагревостойкости изоляции обмотки статора (не указан в характеристиках, но для двигателей ESQ данной серии стандартно применяется класс F или H) гарантирует устойчивость к перегрузкам по току и перегреву. Качественные малошумные подшипники снижают вибрации и уровень шума, что особенно важно при установке вблизи рабочих зон. Ударопрочная стальная клеммная коробка обеспечивает надежное подключение кабеля и защиту контактов от механических повреждений.
Электрические параметры и подключение
Двигатель рассчитан на работу от трехфазной сети переменного тока напряжением 400/660 В. При схеме подключения обмоток «звезда» (660 В) номинальный ток статора составляет 261,87 А, при схеме «треугольник» (400 В) — 455 А. Это важный нюанс: для подключения к стандартной сети 380–400 В потребуется использовать схему «треугольник», что требует соответствующего сечения питающего кабеля и пусковой аппаратуры. Высокий пусковой ток (кратность до 7,5 от номинального) необходимо учитывать при выборе автоматических выключателей и контакторов — рекомендуется использовать устройства плавного пуска или частотные преобразователи для снижения нагрузки на сеть.
КПД 94,9% свидетельствует о низких потерях энергии и высокой экономичности при длительной работе. Для агрегатов, работающих в непрерывном цикле (например, насосы или вентиляторы), это позволяет снизить затраты на электроэнергию. Частота вращения 1000 об/мин (синхронная) с учетом скольжения под нагрузкой составляет около 985–990 об/мин — это оптимальный режим для оборудования, требующего умеренной скорости и высокого момента.
Габариты, вес и монтажные ограничения
Двигатель имеет значительные размеры: длина 1514 мм, ширина 610 мм, высота 935 мм. Масса 1700 кг требует использования грузоподъемного оборудования (кран-балка, тельфер или вилочный погрузчик) для транспортировки и установки. При монтаже необходимо предусмотреть жесткий фундамент или раму, способную выдержать статическую нагрузку и вибрации. Вал двигателя (диаметр и длина не указаны в данных, но для габарита 355 LA6 стандартно применяется вал диаметром 90–100 мм) должен быть точно соосен с валом приводимого механизма — несоосность приведет к преждевременному износу подшипников.
Обратите внимание: в упаковке двигатель поставляется с паспортом и руководством по эксплуатации. Комплектация не включает шпонку вала, кабельные наконечники или дополнительные датчики контроля температуры — эти элементы приобретаются отдельно при необходимости. Для подключения к системам автоматизации рекомендуется установить терморезисторы (PTC) в обмотки статора (опция, уточняется при заказе).
Практические рекомендации по выбору
Данная модель подходит для замены двигателей аналогичной мощности и частоты вращения на оборудовании, где требуется высокий пусковой момент и устойчивость к перегрузкам. Если ваше оборудование работает в режиме частых пусков или реверсов, дополните привод частотным преобразователем — двигатель допускает регулировку скорости в диапазоне 10–50 Гц, но при пониженных частотах необходимо контролировать нагрев из-за ухудшения охлаждения вентилятором на валу. Для работы в агрессивных средах (химические производства, морской климат) потребуется дополнительная защита корпуса лакокрасочным покрытием или использование двигателя в исполнении с повышенной коррозионной стойкостью.
Перед покупкой убедитесь в совместимости посадочных размеров и фланца (для IM B3 стандартный фланец не предусмотрен — мотор устанавливается на лапы). Если ваш механизм требует фланцевого крепления, рассмотрите модификацию IM B5 или IM B35. Также проверьте соответствие напряжения сети: для сети 380 В двигатель подключается треугольником, для сети 660 В — звездой. Неправильный выбор схемы приведет к выходу мотора из строя.
Характеристики
Габариты и вес
