Электродвигатель ESQ 56 A4-SDN-IM B34 0.06/1500

Компактный трехфазный двигатель ESQ 56 A4-SDN- IM B34 0.06/1500 01.05.220482

Электродвигатель ESQ 56 A4-SDN- IM B34 0.06/1500 01.05.220482 — это маломощный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов с низкой нагрузкой. Модель относится к общепромышленной серии ESQ, рассчитанной на продолжительную работу в стандартных условиях. Благодаря компактным габаритам (199x90x156 мм) и малому весу (3,5 кг), этот двигатель подходит для встраивания в оборудование с ограниченным пространством.

Назначение и сфера применения

Двигатель мощностью 0,06 кВт (60 Вт) и частотой вращения 1500 об/мин оптимален для привода небольших насосов, вентиляторов, конвейерных лент, станков и сельскохозяйственных механизмов. Он подходит для задач, где требуется стабильная работа при постоянной нагрузке, но не требуется высокий пусковой момент. Модель совместима с мало- и крупногабаритным оборудованием благодаря унифицированному исполнению.

Особенности конструкции и монтажа

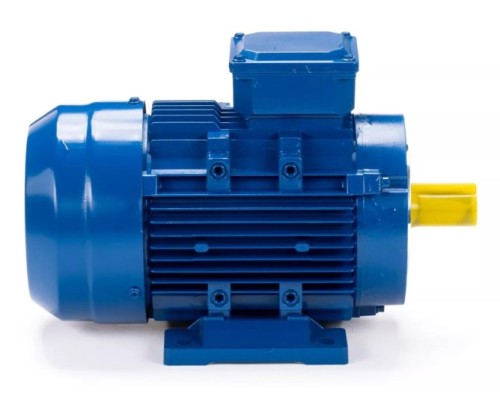

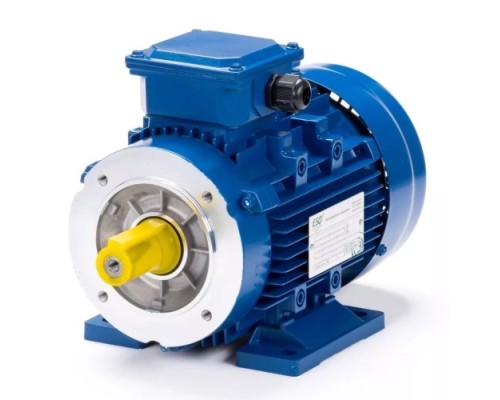

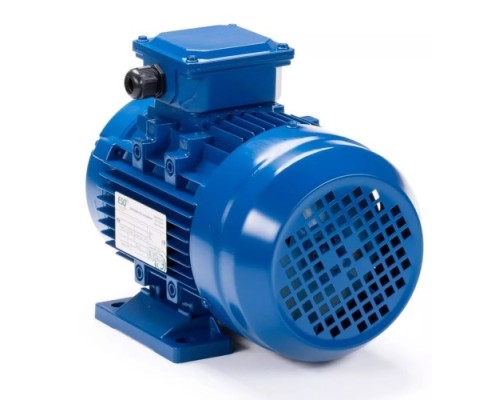

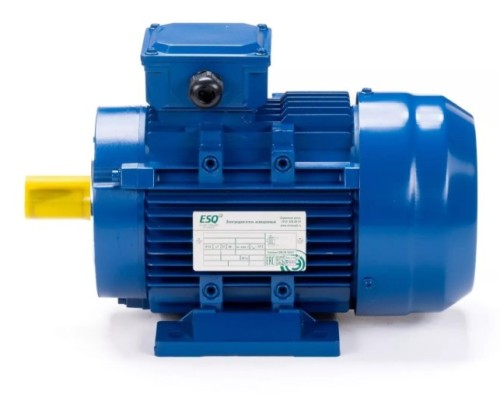

Исполнение IM B34 (фланцевое с лапами) позволяет крепить двигатель как на раму через лапы, так и на фланец, что расширяет варианты установки. Это удобно при замене старого двигателя или интеграции в готовый узел. Конструкция предусматривает ударопрочную стальную клеммную коробку и пластиковую крыльчатку охлаждения, устойчивую к механическим повреждениям.

Электрические параметры и подключение

Двигатель рассчитан на напряжение 230/400 В (треугольник/звезда) и может работать от трехфазной сети. Ток статора составляет 0,49 А при схеме «треугольник» и 0,28 А при «звезде». КПД 51,5% — типичный показатель для маломощных двигателей, что означает умеренные потери энергии. Важно учитывать, что для работы требуется трехфазное питание, и двигатель не предназначен для однофазной сети без дополнительного преобразователя частоты.

Надежность и защита

Степень защиты IP55 обеспечивает полную защиту от пыли и водяных струй, что позволяет эксплуатировать двигатель в условиях повышенной влажности или загрязнения. Класс нагревостойкости изоляции F (до 155°C) гарантирует устойчивость обмоток к перегреву при длительной работе. Качественные малошумные подшипники снижают уровень вибрации и продлевают срок службы. Двигатель соответствует стандартам ГОСТ и IEC (DIN), что подтверждает совместимость с европейским и российским оборудованием.

Комплектация и ограничения

В поставку входит паспорт и руководство по эксплуатации. Двигатель не оснащен болтом заземления (он предусмотрен только для моделей от 160 габарита), поэтому при монтаже необходимо обеспечить заземление через корпус или клеммную коробку. Упаковка имеет размеры 150x200x250 мм и вес 3 кг, что удобно для транспортировки, но сам двигатель тяжелее (3,5 кг) — это стоит учитывать при подъеме.

Практические рекомендации

• Перед подключением убедитесь, что напряжение сети соответствует схеме «звезда» (400 В) или «треугольник» (230 В).




• Для плавного пуска и регулировки оборотов используйте частотный преобразователь, совместимый с маломощными двигателями.




• При монтаже в условиях вибрации или высокой влажности дополнительно герметизируйте клеммную коробку.




• Не превышайте номинальную нагрузку — двигатель рассчитан на продолжительный режим работы (S1).
