Электродвигатель ESQ 63 B4-SDN- IM B14 0.18/1500

Назначение и сфера применения

Электродвигатель ESQ 63 B4-SDN- IM B14 0.18/1500 01.05.01.222959 — это компактный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов с умеренными нагрузками. Модель мощностью 0.18 кВт и частотой вращения 1500 об/мин относится к малогабаритным общепромышленным двигателям. Она подходит для оснащения насосов, вентиляторов, станков, сельскохозяйственной и строительной техники, а также другого оборудования, где требуется надежный и экономичный привод с постоянной скоростью вращения.

Конструктивные особенности и исполнение

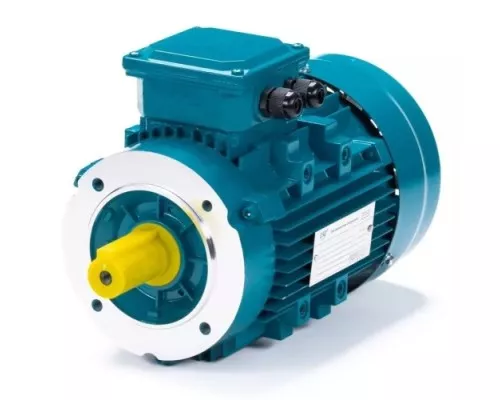

Двигатель выполнен в исполнении IM B14 — с фланцем на подшипниковом щите, что обеспечивает удобный монтаж на оборудование через фланец. Корпус имеет стандартные габариты 63 по высоте оси вращения, что гарантирует совместимость с типовыми посадочными местами. Модель оснащена короткозамкнутым ротором, что исключает необходимость в обслуживании щеточного узла и повышает ресурс работы. В конструкции используются малошумные подшипники, что снижает уровень вибраций и шума при эксплуатации.

Электрические параметры и подключение

Двигатель рассчитан на работу от трехфазной сети напряжением 230/400 В. При схеме подключения «звезда» (400 В) номинальный ток составляет 0.64 А, при схеме «треугольник» (230 В) — 1.12 А. Это важно учитывать при выборе пусковой и защитной аппаратуры: для сети 380 В используется соединение обмоток звездой, для сети 220 В — треугольником. КПД на уровне 58% характерен для маломощных моделей и означает, что около 42% потребляемой энергии рассеивается в виде тепла, поэтому при продолжительной работе требуется обеспечить достаточный отвод тепла.

Класс изоляции и защита

Обмотка статора имеет класс нагревостойкости F, что допускает нагрев до 155 °C без потери изоляционных свойств. Это обеспечивает запас по температуре при работе в условиях повышенной нагрузки или в жарких помещениях. Степень защиты корпуса IP55 защищает двигатель от пыли и водяных струй, что позволяет устанавливать его в сырых или запыленных производственных цехах, на открытых площадках под навесом. Клеммная коробка выполнена из ударопрочной стали, что исключает повреждение контактов при механических воздействиях.

Габариты и монтаж

Двигатель имеет компактные размеры: длина 221 мм, ширина 100 мм, высота 133 мм, вес 4.7 кг. Это позволяет интегрировать его в оборудование с ограниченным пространством. Фланцевое исполнение IM B14 упрощает центровку и фиксацию на агрегате. При монтаже важно обеспечить горизонтальное или вертикальное положение вала в соответствии с требованиями производителя, а также предусмотреть доступ к клеммной коробке для подключения кабеля.

Комплектация и документация

В комплекте с двигателем поставляются паспорт и руководство по эксплуатации, которые содержат схемы подключения, параметры и рекомендации по установке. Дополнительные аксессуары, такие как шпонка или кабельные вводы, могут отсутствовать в базовой поставке — это стоит уточнить перед использованием. Двигатель соответствует стандартам ГОСТ и IEC (DIN), что подтверждает его совместимость с большинством европейского и отечественного оборудования.

Практические ограничения и рекомендации

Мощность 0.18 кВт ограничивает применение двигателя легкими механизмами — не рекомендуется использовать его для привода тяжелонагруженных конвейеров или мощных насосов. Частота вращения 1500 об/мин фиксирована и не регулируется без преобразователя частоты. При работе от преобразователя частоты необходимо учитывать, что двигатель стандартного исполнения может перегреваться на низких оборотах из-за ухудшения охлаждения. Для продолжительной работы в режиме с частыми пусками или реверсом рекомендуется установка дополнительной тепловой защиты.
