Назначение и область применения
Фиксатор AFFIX AF10321102 представляет собой специализированный инструмент для удержания распределительных валов в заданном положении при проведении работ по замене ремня ГРМ, цепи или регулировке фаз газораспределения. Модель рассчитана на бензиновые двигатели VAG серии V6 с 30 клапанами (5 клапанов на цилиндр) рабочим объемом 2.4, 2.7, 2.8 и 3.0 литра. Двигатели с данным типом ГРМ устанавливались на автомобили Volkswagen и Audi с 1997 по 2005 год. Инструмент подходит для моторов с кодами ACK, AGA, AGB, AGE, AJG, AJK, ALF, ALG, ALW, AMK, AMM, AMX, APC, APR, APS, APZ, AQD, ARE, ARJ, ARN, ASJ, ASM, ATZ, AZA, AZR, BDV, BES.
Ключевая особенность — работа с двойными распредвалами (два вала в одной головке блока цилиндров), что характерно для V-образных шестицилиндровых двигателей данной серии. Инструмент фиксирует оба вала одновременно, исключая их смещение при ослаблении или затяжке шкивов.
Конструкция и комплектация

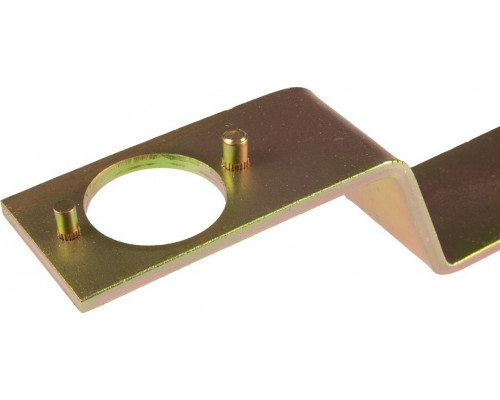

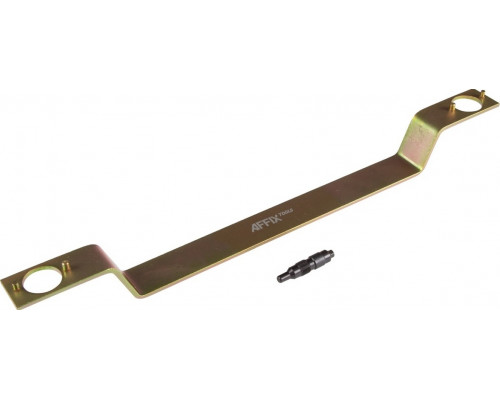

Комплект состоит из двух предметов: кронштейна для фиксации двойных распредвалов и стопорного штифта коленчатого вала с резьбой M18×1.5. Кронштейн выполнен из оцинкованной стали, что обеспечивает устойчивость к коррозии при работе в условиях мастерской. Пластина имеет толщину 6 мм — достаточную для жесткой фиксации без деформации под нагрузкой. Общая длина инструмента составляет 700 мм, при этом рабочее расстояние между фиксируемыми валами — 615 мм. Глубина изгиба пластины (60 мм) позволяет обойти препятствия на головке блока, такие как масляные каналы или крепежные отверстия.

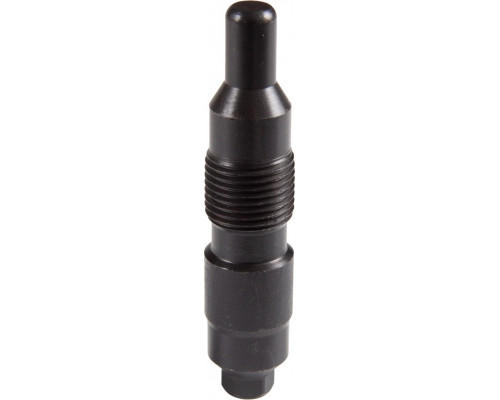

Для точной установки на распредвалы предусмотрены отверстия диаметром 40 мм с посадочными пинами: внешние пины имеют диаметр 6 мм, внутренние — 8 мм. Такая конфигурация соответствует геометрии посадочных мест на валах двигателей указанной серии. Стопорный штифт коленчатого вала с шагом резьбы M18×1.5 используется для блокировки коленвала в верхней мертвой точке, что необходимо для синхронизации всех элементов газораспределительного механизма.
Практические особенности
Инструмент не универсален — он строго привязан к конкретному типу двигателей VAG с 30-клапанными головками. Перед использованием важно убедиться, что код двигателя входит в указанный список, так как на более поздних моторах (например, с 4-клапанными головками) геометрия фиксации может отличаться. Фиксатор не подходит для дизельных двигателей или бензиновых моторов других серий (например, рядных четырехцилиндровых).
Вес комплекта (1.92 кг) обусловлен массивностью стальной пластины — инструмент не предназначен для частого переноса, но обеспечивает надежную фиксацию при выполнении ответственных операций. При работе рекомендуется предварительно очистить посадочные места на распредвалах от масла и грязи для точного совмещения пинов с отверстиями. Отсутствие в комплекте дополнительных переходников или адаптеров означает, что инструмент рассчитан исключительно на штатные посадочные поверхности двигателей указанных моделей.
Характеристики
Габариты и вес
