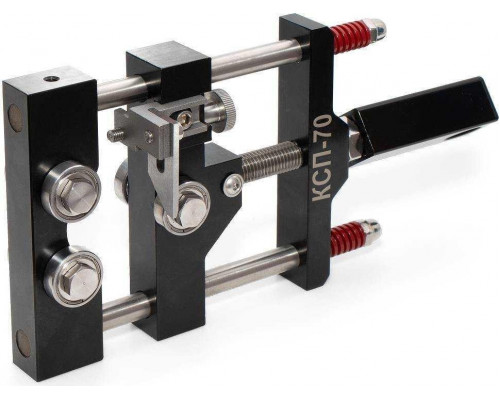

Инструмент для разделки кабелей КВТ КСП-70 из сшитого полиэтилена

Назначение и область применения

КВТ КСП-70 — это специализированный ручной инструмент для удаления полупроводящего экрана с высоковольтных силовых кабелей, изоляция которых выполнена из сшитого полиэтилена (СПЭ). Такие кабели используются в сетях напряжением от 6 до 35 кВ и выше, где требуется высокая надежность изоляции. Инструмент предназначен для подготовки кабеля к монтажу соединительных или концевых муфт — именно на этапе разделки необходимо аккуратно снять внешний проводящий слой, не повредив основную изоляцию.

Рабочий диапазон и совместимость

Модель рассчитана на кабели с диаметром по изоляции от 35 до 70 мм. Это охватывает большинство распространенных сечений высоковольтных кабелей со СПЭ-изоляцией, используемых в промышленности и энергетике. Важно учитывать, что инструмент работает именно с диаметром изоляции, а не с сечением жилы — при выборе следует ориентироваться на фактический наружный размер кабеля после удаления внешних оболочек.

Конструктивные особенности

Ключевая особенность КСП-70 — механизм с пружинным поджатием. Пружины обеспечивают постоянное и равномерное усилие прижима режущего элемента к поверхности кабеля. Это исключает необходимость ручной регулировки нажима во время работы и снижает риск неравномерного съема экрана. Инструмент имеет длину 280 мм, что позволяет комфортно работать в распределительных шкафах и кабельных каналах с ограниченным пространством.

Особенности эксплуатации

Инструмент предназначен для работы с кабелями, у которых полупроводящий экран выполнен в виде тонкого слоя, плотно прилегающего к изоляции из сшитого полиэтилена. Основное требование при использовании — правильная настройка глубины реза, чтобы снять только экран, не задевая изоляцию. При работе с кабелями, имеющими нестандартную толщину экрана или его неравномерное нанесение, может потребоваться дополнительная калибровка.

Комплектация и хранение

В комплект поставки входит тканевая водозащитная сумка. Она предназначена для хранения и транспортировки инструмента, защищая его от влаги и механических повреждений. Габариты упаковки (380x220x85 мм) и вес 1,5 кг делают набор удобным для переноски и хранения на рабочем месте или в автомобиле.

Практические ограничения

КСП-70 не подходит для разделки кабелей с бумажно-масляной изоляцией или с изоляцией из обычного полиэтилена — конструкция режущего узла оптимизирована именно под сшитый полиэтилен и его адгезионные свойства. Также инструмент не предназначен для снятия внешних оболочек (брони, шланга) — его функция ограничена удалением полупроводящего слоя. При работе с кабелями диаметром менее 35 мм или более 70 мм использование инструмента невозможно без риска повреждения изоляции.
