Источник бесперебойного питания ШТИЛЬ STR500SL-18

Однофазный ИБП онлайн-типа для ответственного оборудования

Источник бесперебойного питания ШТИЛЬ STR500SL-18 — это устройство с двойным преобразованием энергии (On-line), предназначенное для защиты оборудования мощностью до 400 Вт (500 ВА). В отличие от резервных или линейно-интерактивных ИБП, данная модель непрерывно формирует на выходе чистое синусоидальное напряжение 220 В с точностью ±2%, независимо от качества входного сигнала. Это делает её пригодной для питания чувствительной электроники, которая критична к форме и стабильности напряжения.

Для каких задач подходит

STR500SL-18 ориентирован на обеспечение бесперебойной работы и защиты от перепадов напряжения для следующего оборудования:

• Компьютерная техника, серверы и рабочие станции;


• Сетевое оборудование (коммутаторы, маршрутизаторы, медиаконвертеры);


• Системы видеонаблюдения, контроля доступа и сигнализации;


• Аварийное освещение и маломощная бытовая техника.

Благодаря широкому диапазону входного напряжения (от 90 до 295 В) ИБП стабилизирует питание без перехода на аккумуляторы при большинстве отклонений в сети, экономя ресурс батарей. Устройство корректно работает с бытовыми генераторами благодаря усовершенствованному корректору коэффициента мощности.

Конструкция и варианты установки

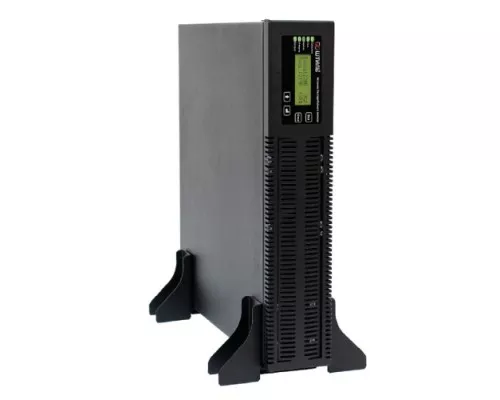

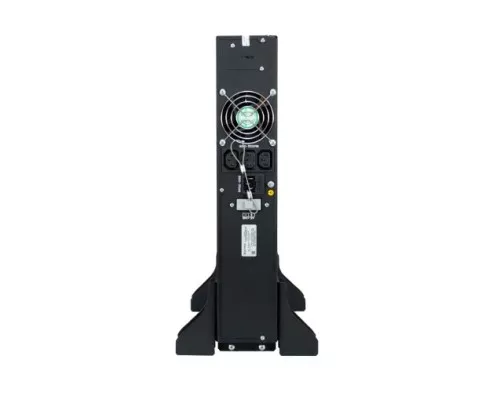

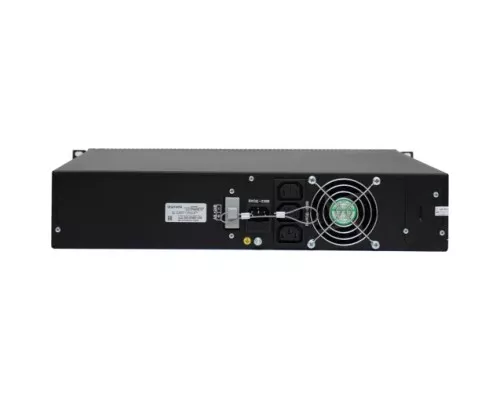

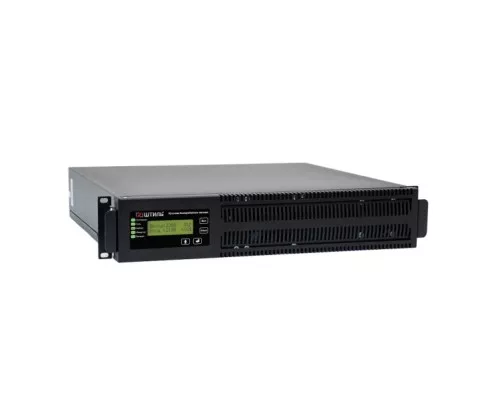

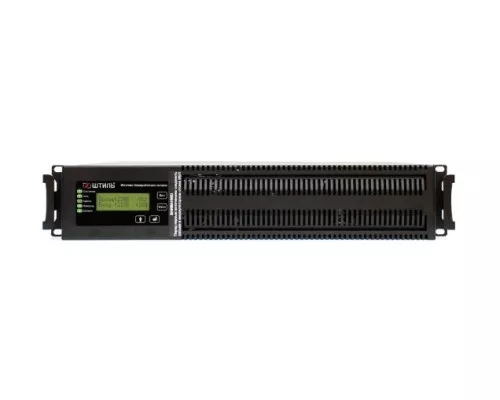

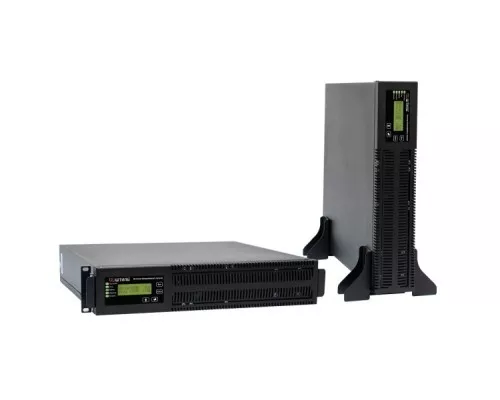

Корпус ИБП выполнен в универсальном формате: его можно установить на пол или стол в вертикальном положении, либо смонтировать в 19-дюймовую стойку горизонтально. Для монтажа в стойку без полки требуется дополнительный комплект креплений (приобретается отдельно). На передней панели расположены ЖК-дисплей, клавиши управления и светодиодные индикаторы режимов работы. На задней панели находятся три розетки C13 (компьютерный тип) для подключения нагрузки и входной разъём для кабеля питания с евровилкой (длина 1,5 м).

Автономная работа и аккумуляторы

Внутри установлен батарейный блок из четырёх свинцово-кислотных аккумуляторов 12 В / 18 А·ч, соединённых на общее напряжение 24 В. Суммарная ёмкость — 18 А·ч. При 100% нагрузке (400 Вт) автономия составляет около 22 минут. Время работы можно увеличить до 2,5 часов, подключив до четырёх внешних батарейных модулей BMRT-24-18 (приобретаются отдельно).

Важная особенность: при поставке внутренний батарейный блок не подключён к схеме ИБП — это предотвращает саморазряд. Перед первым включением необходимо соединить разъём в аккумуляторном отсеке, следуя инструкции. Замена батарей возможна без отключения нагрузки («горячая» замена). Устройство оснащено интеллектуальным зарядным устройством с током 5 А, термокомпенсацией заряда и защитой от глубокого разряда (отключение при разряде на 80–85%).

Управление и мониторинг

На ЖК-дисплей выводятся значения входного и выходного напряжения, загрузка в процентах, напряжение батарей, активная и полная мощность нагрузки, а также аварийные сообщения. Через меню настройки можно изменять выходное напряжение (220–240 В), частоту при работе от батарей, режим байпаса, параметры зарядки и проводить тесты аккумуляторов (10-секундный, на заданное время или до полного разряда с калибровкой).

Для удалённого контроля на задней панели есть слот для установки карты расширения интерфейсов (не входит в комплект). Поддерживаются платы с интерфейсами RS-232, RS-485, USB, Ethernet (Web/SNMP/Modbus TCP), mini-USB и «сухие контакты». Мониторинг возможен через веб-браузер или программу Shtyl Device Manager.

Защита и энергоэффективность

ИБП имеет многоуровневую электронную защиту от перегрузки, короткого замыкания и перегрева. После устранения причины аварии устройство автоматически перезапускается. Встроенный автоматический байпас позволяет безразрывно перевести нагрузку на питание от сети при нештатных ситуациях или перегрузке. КПД в режиме On-line достигает 96%, в режиме ECO (энергосберегающий) — до 99%. Система охлаждения состоит из малошумного вентилятора с адаптивной скоростью вращения, что снижает уровень шума и продлевает срок службы вентилятора.

Ограничения и особенности выбора

При выборе модели STR500SL-18 важно учитывать, что максимальная мощность нагрузки не должна превышать 400 Вт. Устройство рассчитано на работу в помещениях с температурой от +5 до +40 °C и относительной влажностью до 80%. Степень защиты корпуса IP20 — только для сухих помещений без пыли. Габариты (482×465×89 мм) и вес 20 кг требуют достаточного пространства для установки и обеспечения вентиляции. Комплект для монтажа в стойку, внешние батарейные модули и карты удалённого мониторинга приобретаются отдельно.
