Комплект ГСУ OBHF-175 SKIPPER для моторов до 175 л.с. SK-HSK-OH-175

Назначение и область применения

Комплект гидравлической системы управления (ГСУ) OBHF-175 SKIPPER SK-HSK-OH-175 предназначен для организации точного и лёгкого управления подвесными моторами мощностью до 175 л.с. Это законченное решение для катеров и лодок, где требуется надёжная обратная связь с рулевым управлением без физических усилий. Система подходит для установки на суда с одним двигателем и рассчитана на интенсивную эксплуатацию в пресной и морской воде.

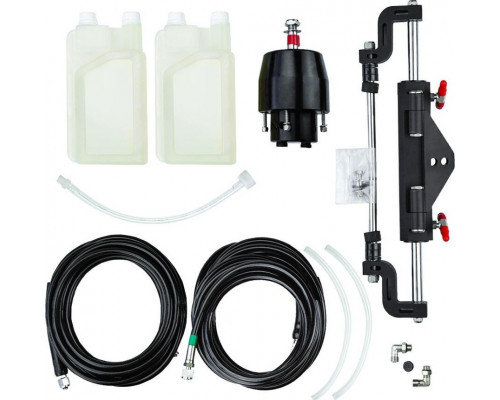

Ключевые компоненты и их практический смысл

В состав комплекта входят согласованные между собой элементы, обеспечивающие стабильную работу:

• Цилиндр OC-175 (122 куб.см): Исполнительный механизм, который преобразует давление масла в движение румпеля мотора. Объём 122 куб.см выбран для обеспечения достаточного усилия при повороте двигателя мощностью до 175 л.с. — это гарантирует, что даже при высоких нагрузках руль не будет «закусывать».


• Насос HP-20 (20 куб.см): Устанавливается на рулевой колонке и создаёт давление в системе. Объём 20 куб.см определяет количество оборотов рулевого колеса (6,1 полных оборота от упора до упора). Такое значение даёт баланс между точностью управления и скоростью реакции: руль не слишком «острый» (что снижает риск резких манёвров), но и не требует долгого вращения для поворота.


• Комплект шлангов CT-7.5 (7,5 м х 2 шт.): Длина шлангов достаточна для большинства типовых корпусов лодок длиной до 7–8 метров. Два шланга обеспечивают замкнутый контур циркуляции масла — один подаёт жидкость к цилиндру, второй возвращает её обратно.


• Масло HO-150 (2 литра): Специализированная гидравлическая жидкость с вязкостью, оптимизированной для работы в широком диапазоне температур. Объём 2 литра полностью покрывает потребности системы без необходимости дозакупки.

Совместимость и ограничения

Комплект совместим с четырёхтактными моторами Yamaha, Mercury, Suzuki, Honda, Evinrude, Tohatsu мощностью от 70–90 л.с. до 175 л.с., а также с двухтактными двигателями Yamaha (90–150 л.с.) и Mercury (60–90 л.с.). Важно учитывать, что для двухтактных моторов с мощностью выше указанной в списке (например, Mercury 2-тактные свыше 90 л.с.) система может не обеспечить необходимого усилия — в таких случаях требуется комплект с большим объёмом цилиндра или насоса.

Особенности конструкции и установки

Рекомендуемый диаметр рулевого колеса — 350 мм. Использование руля меньшего диаметра (например, 300 мм) увеличит усилие на руле, большего — снизит, но может потребовать большего пространства в рубке. Система поставляется в полной сборке: все компоненты, включая шланги и масло, готовы к подключению. При монтаже важно обеспечить герметичность соединений и удалить воздух из системы (прокачать) перед первым запуском — это стандартная процедура для всех гидравлических рулевых систем.

Практические возможности

Гидравлика исключает люфты и вибрацию на руле, характерные для механических тросовых систем. При движении на глиссировании или в волну руль остаётся неподвижным без фиксации — мотор не будет самопроизвольно поворачиваться. Система не требует регулировки натяжения со временем, в отличие от тросов, которые растягиваются и изнашиваются. Единственное ограничение — невозможность установки автопилота без дополнительного электрогидравлического привода, так как насос HP-20 не имеет порта для подключения внешнего управления.

Габариты и вес

Упаковка имеет размеры 290x610 мм и вес 12,65 кг — это компактный набор, который удобно транспортировать и хранить. При установке цилиндр крепится на транец лодки, насос — на рулевую консоль, поэтому фактическое занимаемое место на судне минимально.
