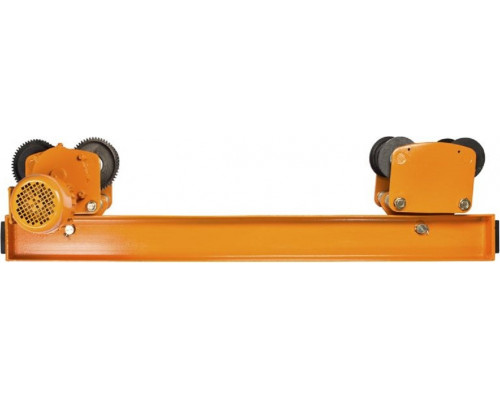

Балка концевая TOR подвесная 1,2 м, г/п 1,0 т

Концевая опорная балка для мостового крана

Балка концевая TOR 119104 — это ключевой силовой и ходовой элемент, формирующий одну из сторон мостового крана опорного типа. Её основная задача — обеспечить устойчивое перемещение всей грузовой системы вдоль цеха по подкрановым путям, принимая на себя вес пролётной балки, тельфера и груза. Модель с грузоподъёмностью 1 тонна и длиной 1,2 метра рассчитана на создание или модернизацию кранового оборудования для интенсивной работы в условиях промышленных предприятий, складов и мастерских.

Конструкция и принцип работы

Конструктивно балка представляет собой прочную стальную сварную раму длиной 1200 мм, оснащённую ходовыми колёсами. Одно из колёс является ведущим и приводится в движение встроенным электродвигателем мощностью 0,4 кВт. Именно эта балка, установленная на подкрановый путь, служит опорой для пролётной балки, образуя мост крана. Вторая концевая балка, как правило, является ведомой и перемещается синхронно. Таким образом, данная модель с электроприводом выполняет функцию активного перемещения всего кранового моста по цеху, в то время как тельфер на пролётной балке отвечает за поперечное движение и подъём груза.

Ключевые параметры и их практическое значение

Каждая характеристика этой балки определяет возможности и условия будущей крановой системы.

• Грузоподъёмность 1,0 т: Это предельная масса полезного груза, которую может безопасно перемещать весь кран в сборе. Важно понимать, что в этот лимит входит вес грузозахватного приспособления (крюка, строп и т.д.). Выбор модели с запасом по грузоподъёмности повышает надёжность и долговечность системы.


• Длина балки 1,2 м (1200 мм): Этот размер определяет ширину опорной базы крана и должен соответствовать габаритам подкрановых путей (расстоянию между рельсами). Несоответствие длины балки ширине колеи сделает монтаж невозможным.


• Пролет крана 7,5 м: Это не параметр самой балки, а указание на совместимость. Данная концевая балка предназначена для работы в составе крана, у которого расстояние между осями подкрановых путей (длина пролётной балки) составляет 7,5 метров. Для другого пролёта потребуется иная модель.


• Скорость перемещения 15 м/мин: Скорость, с которой весь кран будет двигаться вдоль цеха. Значение 15 м/мин является стандартным для многих задач, обеспечивая баланс между оперативностью и точностью позиционирования груза.


• Напряжение 400 В: Указывает на трёхфазное питание электродвигателя балки. Это стандартное промышленное напряжение, требующее соответствующей электрической инфраструктуры в цехе.

Особенности и ограничения модели

При выборе данной балки необходимо учитывать несколько важных технических и эксплуатационных нюансов.

Модель относится к опорному типу, что означает необходимость монтажа на верхние подкрановые пути (на подкрановые балки или специальные эстакады). Это отличает её от подвесных систем, которые крепятся к нижним полкам двутавровых балок перекрытия. Опорные краны обычно обладают большей грузоподъёмностью и стабильностью.

Балка поставляется в разобранном виде — электропривод снят. Это стандартная практика, облегчающая транспортировку и погрузочно-разгрузочные работы. Монтаж и подключение привода требуют квалификации и должны выполняться в соответствии с инструкцией производителя. Габариты упаковки (400x1400x490 мм) и вес 64 кг говорят о необходимости использования подъёмной техники для разгрузки и подготовки к установке.

Критически важным условием является совместимость с другими компонентами крана. Данная балка предназначена для работы в паре с ведомой концевой балкой, пролётной балкой длиной 7,5 метров и тельфером, чья совокупная грузоподъёмность не превышает 1 тонну. Несоблюдение этих параметров может привести к аварийной ситуации.

Сфера применения и преимущества

Балка концевая TOR 119104 оптимальна для организации стационарных рабочих мест или зон перемещения грузов в рамках цеха. Её используют в машиностроительных и ремонтных цехах, на складах металлопроката, в литейных и сборочных производствах. Использование готовых, рассчитанных на нагрузку компонентов от производителя TOR обеспечивает предсказуемую работу, безопасность и соответствие требованиям промышленных нормативов.

Основное преимущество такой стандартизированной конструкции — возможность сборки крана под конкретные задачи цеха с известными характеристиками. Надёжная стальная конструкция и промышленный электропривод рассчитаны на продолжительные циклы работы в условиях запылённости и перепадов температур, характерных для производственных помещений.
