Козловой кран для ручного перемещения грузов в цеху или на складе

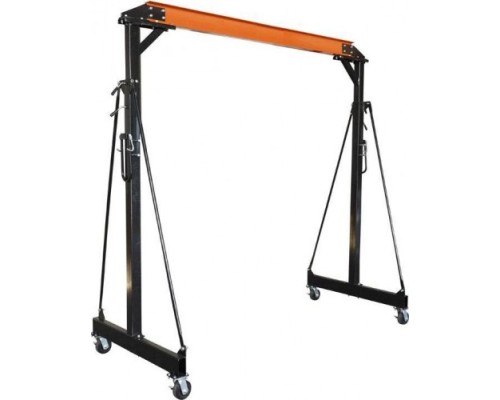

Ручной козловой кран TOR SB0903 — это мобильное подъемно-транспортное устройство, предназначенное для подъема, перемещения и точной установки грузов в условиях ограниченного пространства, где использование стационарных мостовых кранов или электрических тельферов экономически нецелесообразно или невозможно. Модель с индексом УПМ (устройство подвесное монорельсовое) представляет собой самостоятельную козловую конструкцию, которая не требует монтажа подкрановых путей на стенах или колоннах здания. Кран функционирует полностью автономно, перемещаясь на собственных опорах по ровному полу, что делает его идеальным решением для мастерских, небольших производственных участков, складов металлопроката или деревообрабатывающих цехов.
Конструкция и ключевые параметры модели
Конструкция крана собрана на основе жесткой металлической рамы с двумя опорными стойками и верхней балкой. Пролет между внутренними гранями стоек составляет 2400 мм, что определяет ширину рабочей зоны. Этот параметр критически важен для планирования размещения оборудования: между стойками можно размещать станки, верстаки, стеллажи или транспортируемые заготовки. Высота подъема груза фиксирована и равна 3,5 метрам от уровня пола до крюковой подвески в верхнем положении. Это расстояние определяет максимальную высоту, на которую можно поднять груз для его освобождения из-под балки или для штабелирования.
Грузоподъемность крана в 1,5 тонны позволяет работать с большинством типовых промышленных заготовок, станковыми узлами, упаковками материалов или строительными конструкциями. Общий вес самого крана — 155 кг, что указывает на использование в конструкции прочного металлопроката, обеспечивающего необходимый запас прочности и устойчивости при работе с номинальными нагрузками.
Особенности управления и комплектности
Управление краном — полностью ручное. Это означает, что все операции выполняются мускульной силой оператора. Подъем и опускание груза осуществляются с помощью цепной тали или лебедки, которые не входят в базовую комплектацию поставки и приобретаются отдельно. Данная особенность является ключевой при выборе данной модели. Пользователь самостоятельно подбирает тяговый механизм (ручную шестеренную таль или рычажную лебедку) требуемой грузоподъемности (не менее 1,5 т) и с высотой подъема, соответствующей задачам. Это дает гибкость в комплектации: можно выбрать таль с более короткой или длинной цепью, с одним или двумя цепными полиспастами для разной скорости подъема.
Перемещение крана по полу также выполняется вручную. Конструкция опор, как правило, оснащена колесами, которые могут быть выполнены из стали, полиамида или чугуна в зависимости от модели и типа покрытия пола. Для работы требуется ровное, твердое основание (бетонный пол) без значительных перепадов высот.
Сфера применения и практические возможности
Данный кран эффективен на участках, где подъемные операции носят периодический, а не поточный характер. Его основное преимущество — мобильность и независимость от инфраструктуры цеха. Кран можно быстро подкатить к месту разгрузки, переместить станок для обслуживания, переставить крупногабаритную заготовку с одного верстака на другой или организовать временное рабочее место для сборки.
- Работа с металлопрокатом: удобен для перемещения прутков, уголков, листового металла.
- Обслуживание оборудования: подъем двигателей, насосных агрегатов, узлов станков для ремонта или замены.
- Складирование: укладка тяжелых изделий на стеллажи или паллеты.
- Сборочные операции: удержание и позиционирование крупных компонентов при монтаже.
Фиксированная высота подъема в 3,5 метра позволяет работать с достаточно высокими штабелями или освобождать проезд, поднимая груз над препятствиями.
Ограничения и важные условия эксплуатации
При выборе и использовании крана TOR SB0903 необходимо учитывать ряд технических и эксплуатационных ограничений.
- Требуется докупка тали: Без ручной тали или лебедки кран не является готовым к работе устройством. Это дополнительные затраты и необходимость правильного подбора совместимого оборудования.
- Ручной привод: Подъем и перемещение груза требуют физических усилий. Для интенсивной ежедневной работы с грузами, близкими к максимальной грузоподъемности, может потребоваться электрифицированное решение.
- Зависимость от качества пола: Кран перемещается только по ровной и твердой поверхности. Неровности, трещины или мягкое покрытие затруднят движение и могут привести к перекосу конструкции.
- Ограниченная зона действия: Рабочая зона ограничена длиной балки и длиной перемещения крана вручную. Для обслуживания больших площадей кран необходимо постоянно перекатывать.
- Фиксированные габариты: Пролет в 2,4 метра и высота являются постоянными. Груз шире, чем расстояние между стойками, или выше 3,5 метров (с учетом подвески тали) обработать не получится.
Перед началом работы необходимо убедиться в надежности строповки груза, отсутствии людей в зоне перемещения и устойчивости конструкции крана на полу.
Транспортировка и размещение
Кран поставляется в разобранном или частично собранном виде. Габариты упаковки (глубина 595 мм, ширина 190 мм, высота 2255 мм) и вес 155 кг указывают на то, что для разгрузки и первичной транспортировки к месту сборки потребуется соответствующее оборудование — вилочный погрузчик или аналогичное. Сборка требует внимания к инструкции и, как правило, применения монтажного инструмента. После сборки кран представляет собой стационарную в пределах цеха конструкцию, которую можно перекатывать вручную на небольшие расстояния для выполнения конкретных задач.
Характеристики
Габариты и вес
