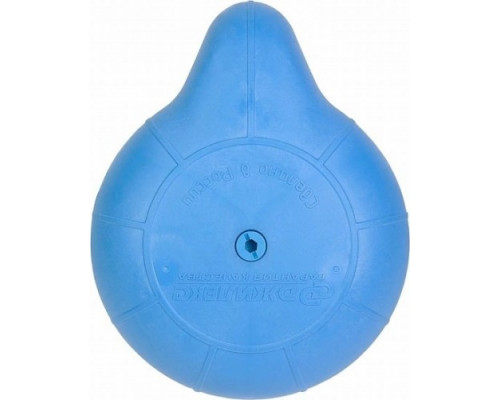

Крышка скважины ДЖИЛЕКС КС 110-133 6050

Назначение и конструктивные особенности

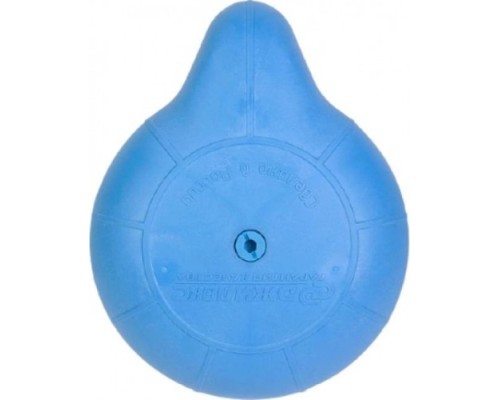

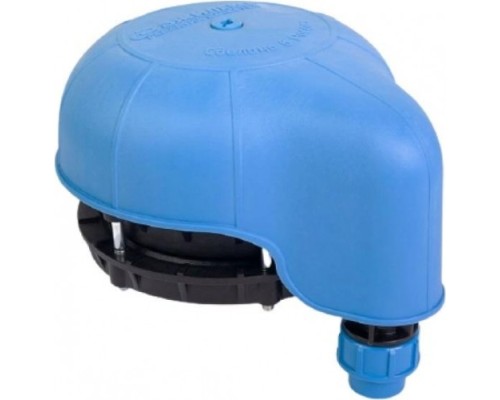

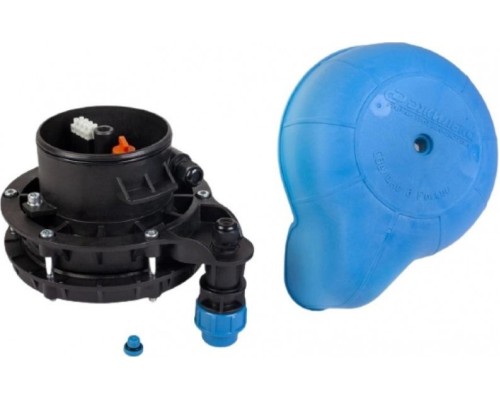

Крышка скважины ДЖИЛЕКС КС 110-133 6050 представляет собой пластиковую защитно-герметизирующую конструкцию, устанавливаемую на верхний срез обсадной трубы. Основная задача изделия — изоляция устья скважины от попадания поверхностных вод, мусора и посторонних предметов, а также обеспечение безопасного вывода силового кабеля и фиксации погружного насоса. Модель рассчитана на работу в паре со скважинным адаптером, когда напорный трубопровод отводится в бок через стенку обсадной колонны ниже её обреза. Минимальное расстояние от среза трубы до места вывода адаптера должно составлять не менее 200 мм, что необходимо учитывать при проектировании обвязки.

Совместимость с обсадными трубами

Крышка подходит для обсадных труб с внутренним диаметром от 110 до 133 мм. Диапазон охватывает наиболее распространённые типоразмеры пластиковых и стальных обсадных колонн, используемых в частном водоснабжении. Посадка осуществляется на внешнюю поверхность трубы, поэтому важно, чтобы наружный диаметр вашей обсадной колонны входил в указанный интервал. Материал корпуса — ударопрочный пластик, устойчивый к коррозии и воздействию ультрафиолета, что исключает необходимость дополнительной антикоррозийной обработки и продлевает срок службы узла.

Герметичный ввод кабеля и подвес насоса

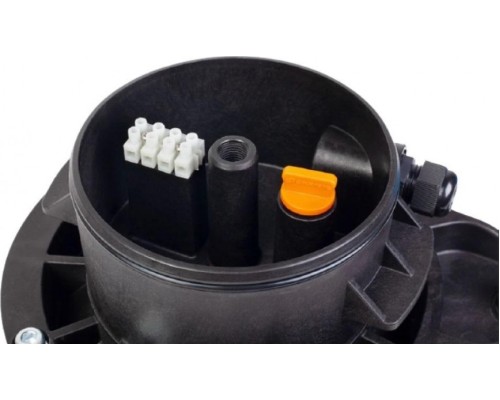

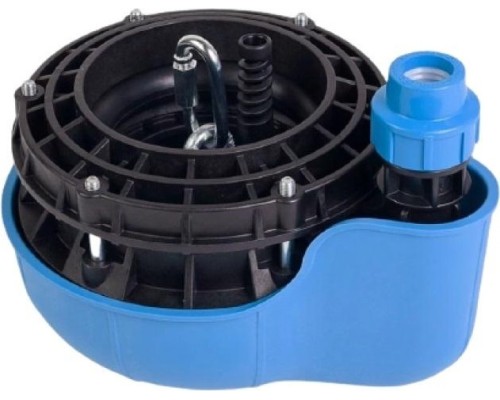

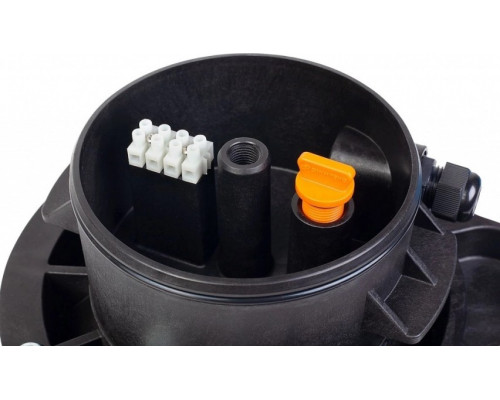

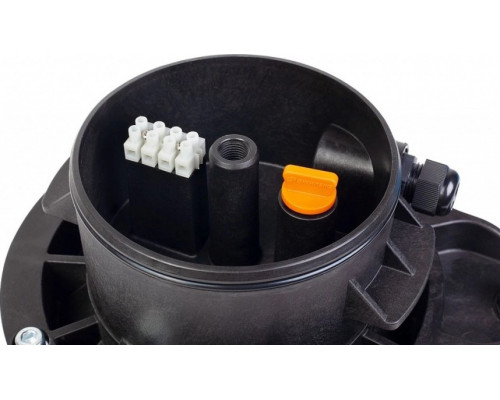

Конструкция предусматривает герметичный ввод электрокабеля круглого сечения с наружным диаметром оболочки от 7 до 11 мм. Крышка рассчитана на кабель с количеством жил до 4 и сечением каждой жилы до 2,5 мм² — этого достаточно для большинства однофазных погружных насосов бытового класса. Уплотнение ввода предотвращает подсос воздуха и влаги, сохраняя герметичность оголовка. Для подвеса насоса предусмотрена проушина, выдерживающая нагрузку от веса оборудования и водяного столба. Дополнительно установлена съёмная заглушка, предназначенная для крепления шнура или троса сливного клапана — это упрощает монтаж системы обратного клапана и обслуживание скважины.

Практические ограничения и особенности монтажа

При выборе модели важно учитывать, что она предназначена исключительно для схемы с боковым выводом напорной трубы через адаптер. Прямой вертикальный вывод трубы через крышку данной конструкцией не предусмотрен. Кабель вводится через отдельный гермоввод, а не через центральное отверстие, поэтому при монтаже потребуется аккуратно зафиксировать уплотнитель, чтобы избежать пережима изоляции. Вес изделия составляет 2,6 кг — это компактное решение, не создающее избыточной нагрузки на обсадную колонну. Пластиковый корпус не требует специального инструмента для установки, однако необходимо обеспечить надёжное прилегание к срезу трубы для сохранения герметичности.
