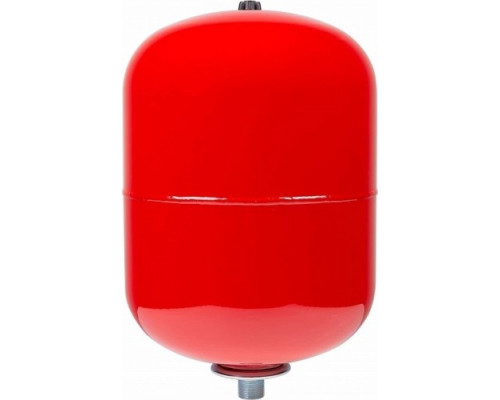

Бак расширительный ДЖИЛЕКС 14 л цилиндрический 7814

Назначение и принцип работы

Расширительный бак ДЖИЛЕКС 14 л цилиндрический 7814 — это компенсационный элемент закрытых систем отопления. При нагреве теплоноситель увеличивается в объёме, и избыток жидкости поступает в бак, предотвращая рост давления до аварийного уровня. При остывании вода возвращается обратно в контур. Модель объёмом 14 литров подходит для систем отопления частных домов и небольших коммерческих объектов, где общий объём теплоносителя не превышает 140–200 литров (в зависимости от температуры нагрева и типа жидкости).

Конструктивные особенности и материалы

Бак выполнен в цилиндрической форме — это обеспечивает равномерное распределение нагрузки на корпус и устойчивость к давлению. Внутри установлена эластичная мембрана (диафрагма), которая разделяет воздушную и водяную камеры. При расширении жидкости мембрана деформируется, сжимая воздух в верхней части бака. Корпус изготовлен из стали с антикоррозийным покрытием, что продлевает срок службы в условиях контакта с горячей водой.

Практический смысл характеристик

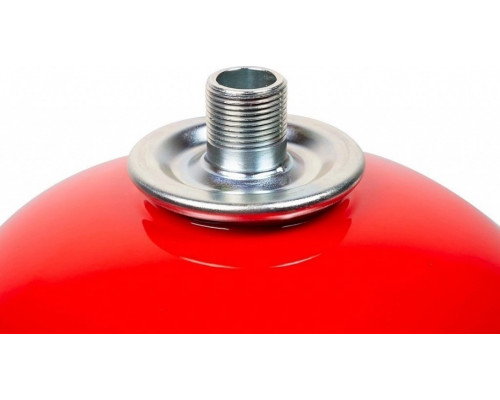

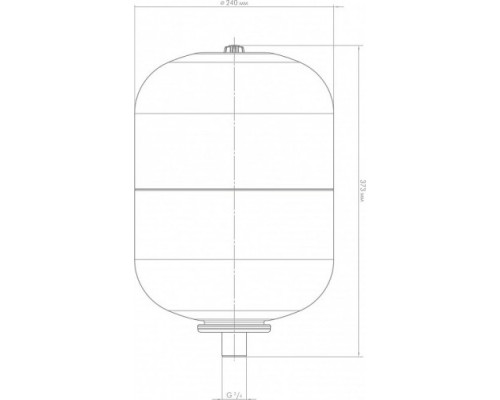

Максимальное рабочее давление 5 бар (5,0 МПа) — стандартный показатель для бытовых систем отопления. Для сравнения: в частных домах давление обычно держится в пределах 1,5–2,5 бар, поэтому запас прочности достаточен. Диаметр штуцера 3/4 дюйма — это распространённый присоединительный размер для большинства котлов и трубопроводов. Вес 3,3 кг и габариты 240×372 мм (диаметр и высота) позволяют монтировать бак на стену или устанавливать на пол без усиления конструкции.

Ограничения и особенности эксплуатации

• Бак рассчитан только на закрытые системы отопления. Для открытых систем (с контактом с атмосферой) требуется другая конструкция.


• Перед подключением необходимо проверить и при необходимости отрегулировать давление в воздушной камере (обычно 1,0–1,5 бар) — это влияет на эффективность работы и предотвращает гидроудары.


• Мембрана не подлежит замене — при выходе из строя требуется замена бака целиком. Это важно учитывать при выборе, если планируется эксплуатация в агрессивных средах (например, с антифризом).


• В комплекте поставляется только бак. Для подключения потребуется дополнительно приобрести кронштейн (если нужен настенный монтаж) и соединительные фитинги.

На что обратить внимание при выборе

Объём 14 литров — это оптимальный выбор для систем с котлом мощностью до 24–30 кВт и протяжённостью трубопроводов до 50–70 метров. Если в системе используется антифриз, объём бака нужно увеличивать на 15–20% из-за более высокого коэффициента теплового расширения. Также стоит учесть, что бак монтируется на подающем или обратном трубопроводе до циркуляционного насоса — это стандартное требование для большинства схем. При установке в неотапливаемом помещении (например, в подвале) необходимо предусмотреть защиту от замерзания, так как при отрицательных температурах вода в баке может замёрзнуть и повредить мембрану.
