Бак расширительный ДЖИЛЕКС 6 л плоский 7706

Назначение и принцип работы

Расширительный бак ДЖИЛЕКС 6 л плоский 7706 — это компенсационный элемент закрытых систем отопления и водоснабжения. Его основная задача — принимать избыток теплоносителя, образующийся при нагреве воды. Без такого бака повышение температуры в системе приводило бы к критическому росту давления, авариям и разгерметизации. Модель объемом 6 литров рассчитана на небольшие контуры: например, для отопления частного дома площадью до 60–80 кв. м или для системы горячего водоснабжения с бойлером косвенного нагрева.

Конструктивные особенности и практические преимущества

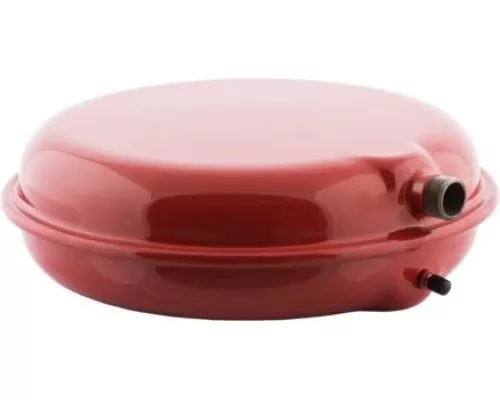

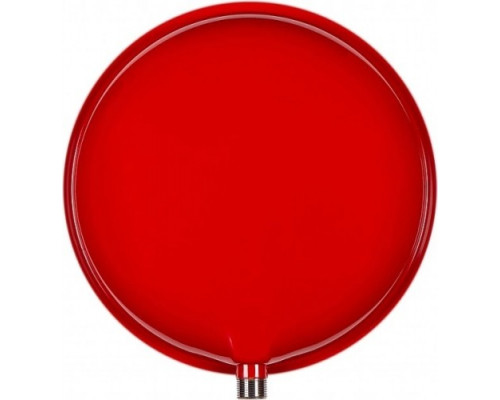

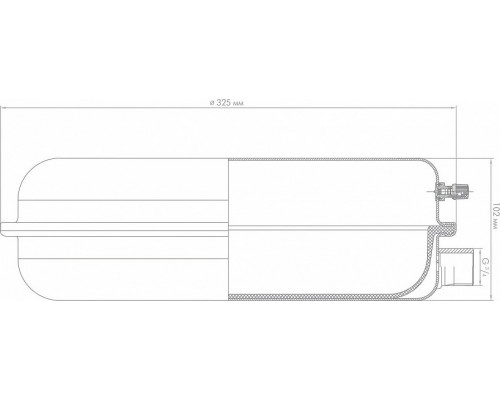

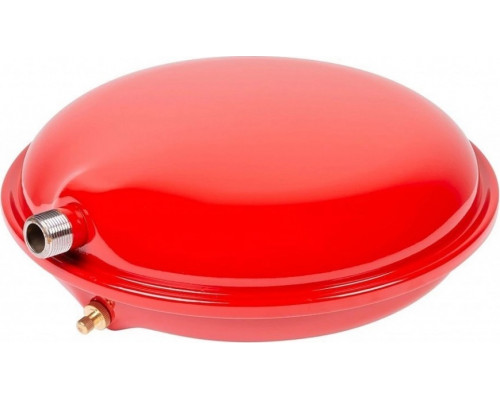

Плоская форма корпуса — ключевая особенность модели 7706. В отличие от цилиндрических аналогов, этот бак занимает минимум места по глубине (всего 105 мм), что позволяет монтировать его в ограниченных пространствах: под лестницей, за мебелью, в нишах или на стене вплотную к другим элементам системы. При ширине 325 мм и высоте, не превышающей габариты корпуса, он легко вписывается в компактные технические помещения.

Диаметр штуцера 3/4 дюйма — стандартный для бытовых систем отопления и водоснабжения. Это обеспечивает совместимость с большинством труб, фитингов и запорной арматуры, используемых в частных домах и квартирах. Подключение выполняется напрямую к системе через резьбовое соединение, без необходимости в переходниках.

Технические параметры и ограничения

Максимальное рабочее давление 3 бара (0,3 МПа) — типичный показатель для закрытых систем отопления малоэтажных домов. Однако для систем с высоким давлением (например, в многоэтажных зданиях с центральным отоплением) этот бак не подходит. Перед установкой важно проверить, что рабочее давление в вашем контуре не превышает 3 бар, иначе мембрана может выйти из строя.

Вес 3,7 кг обусловлен наличием стального корпуса и резиновой мембраны. При монтаже на стену используйте крепеж, рассчитанный на такую нагрузку. Бак поставляется без кронштейнов и крепежных элементов — их необходимо приобретать отдельно, если планируется настенная установка.

Что важно учесть при выборе

Объем 6 литров — начальный уровень для расширительных баков. Он подходит для систем отопления с малым количеством теплоносителя (например, до 50–60 литров воды). Если объем системы больше, потребуется бак большей емкости, иначе при нагреве давление будет расти, а бак не сможет полностью компенсировать расширение. Для систем горячего водоснабжения объем бака подбирается исходя из емкости водонагревателя — обычно 10% от объема бойлера.

Перед установкой необходимо отрегулировать давление в воздушной камере бака (через золотник на корпусе). Оно должно быть на 0,2–0,3 бар ниже рабочего давления в системе. Это обеспечит корректную работу мембраны и предотвратит гидроудары. Регулировка выполняется обычным автомобильным насосом или компрессором.

Сфера применения

Модель 7706 оптимальна для:

• закрытых систем отопления частных домов и дач;


• систем горячего водоснабжения с накопительными водонагревателями;


• контуров теплых полов с принудительной циркуляцией;


• систем с твердотопливными или газовыми котлами небольшой мощности.

Благодаря плоскому корпусу и стандартному штуцеру, бак легко интегрируется в существующие сети без переделки разводки. Однако для систем с высокими температурами теплоносителя (свыше 90°C) или агрессивными средами (антифриз на основе этиленгликоля) необходимо уточнить совместимость мембраны с конкретным типом жидкости — производитель не гарантирует работу с любыми теплоносителями.
