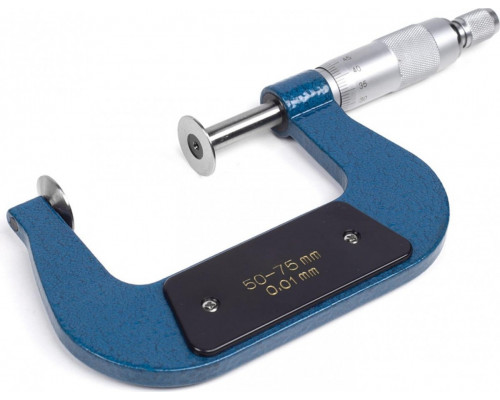

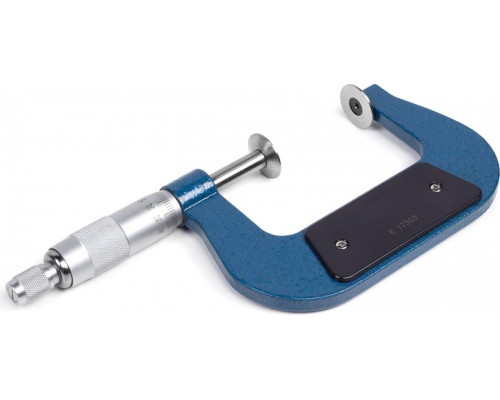

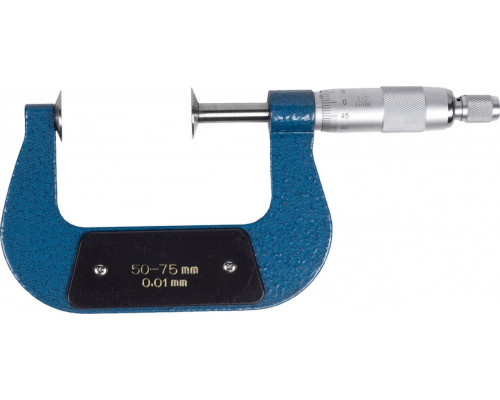

Микрометр зубомерный SHAN МЗ-75 0,01 351255

Назначение и область применения

Микрометр SHAN зубомерный МЗ-75 с ценой деления 0,01 мм (артикул 351255) — это специализированный измерительный инструмент, предназначенный для контроля толщины зубьев шестерен, шлицевых валов и других деталей с эвольвентным профилем. Модель МЗ-75 рассчитана на работу с модулями зубчатых колес от 1 до 75 мм, что делает ее востребованной в машиностроении, ремонтных мастерских и цехах по производству редукторов. Инструмент позволяет измерять длину общей нормали зубчатого венца — ключевой параметр, влияющий на зазор, плавность хода и нагрузочную способность передачи.

Конструктивные особенности и принцип работы

Зубомерный микрометр отличается от стандартного гладкого микрометра формой измерительных поверхностей. Пятка и микрометрический винт выполнены в виде усеченных конусов или сфер, что обеспечивает контакт с боковыми поверхностями зубьев, а не с вершинами. Это позволяет измерять расстояние между двумя параллельными касательными к эвольвентным профилям противоположных зубьев. Модель МЗ-75 оснащена трещоткой для стандартизации измерительного усилия, что исключает деформацию детали и повышает повторяемость результатов. Основные элементы:

• Сменные пятки: комплект поставки включает набор пяток для различных модулей. Для корректной работы необходимо подбирать пятку по модулю измеряемого колеса.


• Микрометрический винт с шагом 0,5 мм: обеспечивает плавное перемещение и точность отсчета до 0,01 мм по нониусу.


• Трещотка: гарантирует постоянное измерительное усилие (обычно 5–10 Н), что критично при работе с закаленными зубьями.


• Стопорный винт: фиксирует положение винта для снятия показаний или калибровки.

Практические возможности и ограничения

Инструмент позволяет измерять длину общей нормали (W) с точностью до 0,01 мм, что соответствует 6–7 степени точности зубчатых колес по ГОСТ 1643-81. Диапазон измерений — от 0 до 75 мм, что охватывает большинство среднеразмерных зубчатых деталей. Важные ограничения:

• Не подходит для измерения толщины зуба по хорде — для этого требуется зубомер с губками.


• Для работы с косозубыми колесами необходима корректировка числа охватываемых зубьев.


• Измерение возможно только при доступе к боковым поверхностям зубьев с двух сторон.

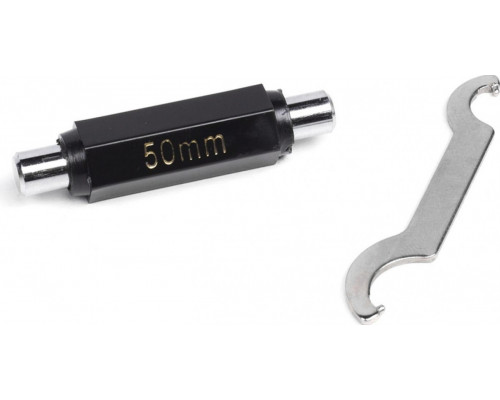

• Требуется предварительная настройка по эталону (концевой мере длины) для компенсации износа пяток.

Особенности эксплуатации и ухода

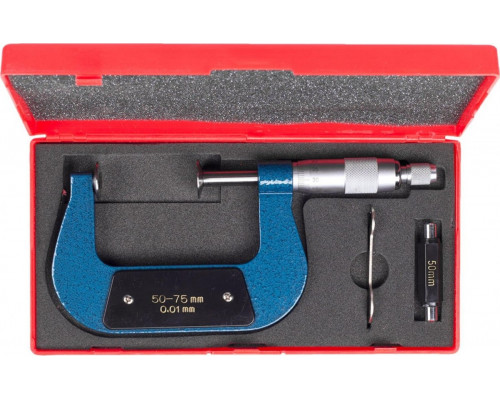

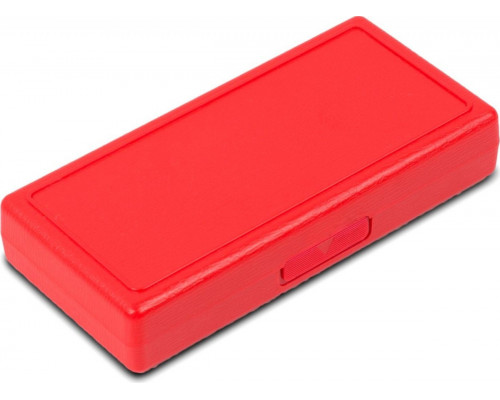

Микрометр поставляется в футляре с габаритами 100×30×300 мм и весом 0,50 кг, что обеспечивает компактное хранение. Перед началом работы необходимо очистить измерительные поверхности от консервационной смазки и проверить нулевую установку. Инструмент чувствителен к загрязнениям — попадание стружки или абразива на пятки приводит к погрешностям. Рекомендуется хранить микрометр при температуре 20±5°C и относительной влажности не выше 80%. При длительном простое поверхности следует смазывать тонким слоем антикоррозийного масла. Для продления срока службы не допускается измерять вращающиеся детали или прикладывать чрезмерное усилие при зажиме.

На что обратить внимание при выборе

Перед приобретением модели МЗ-75 убедитесь, что диапазон модулей (1–75 мм) соответствует вашим задачам. Если вы работаете с модулями менее 1 мм или более 75 мм, потребуется другая модель. Проверьте комплектацию: наличие полного набора сменных пяток и сертификата калибровки. Обратите внимание на состояние нониуса — деления должны быть четкими, без сколов. Для серийного контроля партий шестерен рекомендуется дополнительно приобрести набор концевых мер для оперативной проверки точности инструмента перед каждой сменой.
