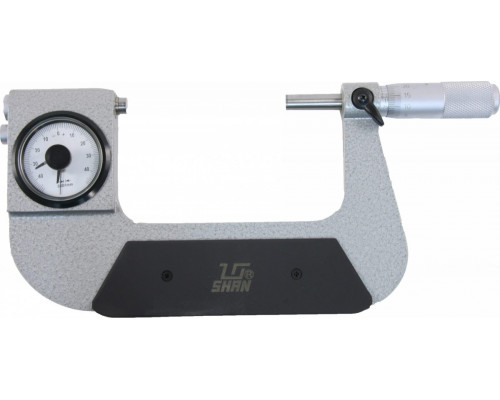

Микрометр рычажный SHAN МР-75, 0.001 мм, 136291

Рычажный микрометр SHAN МР-75: точность измерений в диапазоне 50–75 мм

Микрометр SHAN рычажный МР-75 с ценой деления 0,001 мм (модель 136291) — это прецизионный измерительный инструмент, предназначенный для контактных измерений наружных размеров деталей с высокой точностью. В отличие от стандартных гладких микрометров, данная модель оснащена рычажно-зубчатой измерительной головкой, которая позволяет фиксировать малейшие отклонения размера с помощью стрелочного индикатора. Это делает инструмент незаменимым при контроле допусков в машиностроении, приборостроении и ремонтных работах, где требуется не просто измерить деталь, а оценить её отклонение от номинала с точностью до микрона.

Диапазон измерений 50–75 мм охватывает распространённую группу средних размеров — валы, втулки, оси, направляющие и другие цилиндрические и плоские поверхности. Инструмент позволяет выполнять как абсолютные измерения, так и относительные (сравнение с эталоном). Благодаря рычажному механизму, усилие измерения стабилизируется, а результат считывается сразу по двум шкалам: основной (микрометрической) и индикаторной (с ценой деления 0,001 мм).

Конструктивные особенности и принцип работы

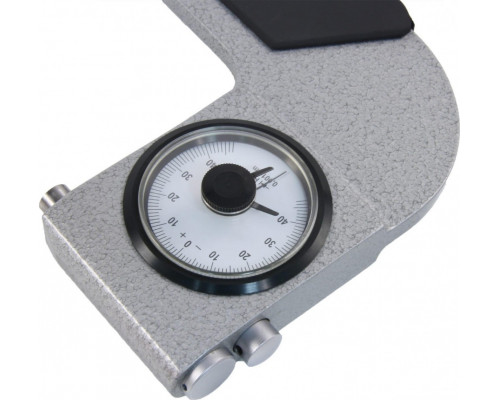

Микрометр МР-75 построен по классической схеме рычажного микрометра. Основной отсчёт производится по барабану и стеблю (шаг резьбы 0,5 мм), а точность до тысячных долей миллиметра обеспечивается индикаторной головкой с диапазоном хода измерительного стержня до ±0,1 мм. Это позволяет быстро выявлять овальность, конусность или биение детали без перестановки инструмента.

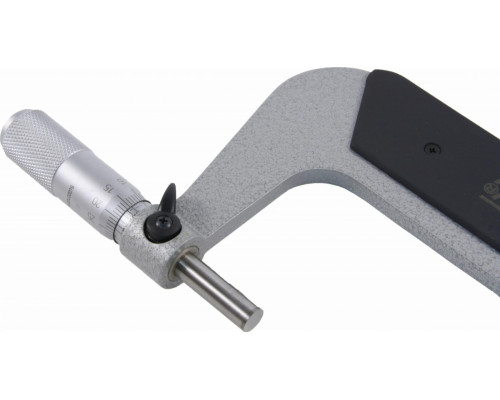

Ключевая особенность модели — наличие арретира (кнопки отвода подвижной пятки), который облегчает установку детали и предотвращает износ измерительных поверхностей при частых замерах. Также инструмент оснащён стопорным винтом для фиксации микрометрического винта в заданном положении. Измерительные пятки выполнены из твёрдого сплава, что повышает износостойкость при работе с закалёнными деталями.

Практические возможности и ограничения

Инструмент позволяет измерять детали с точностью до 0,001 мм, но важно учитывать, что эта точность достигается только при правильной настройке (установке на ноль по эталонной мере) и стабильной температуре окружающей среды. Микрометр чувствителен к загрязнениям и механическим ударам — особенно индикаторная головка. Перед началом работы необходимо убедиться в отсутствии люфта и плавности хода каретки.

Ограничения по применению: инструмент не предназначен для измерения мягких или легко деформируемых материалов (например, резины или тонкостенных пластиковых деталей) из-за фиксированного измерительного усилия. Также не рекомендуется использовать его для грубых замеров с большим допуском — для таких задач лучше подойдёт обычный микрометр с ценой деления 0,01 мм. Диапазон измерений строго ограничен 50–75 мм, поэтому для других размеров потребуется иная модель из серии МР.

На что обратить внимание при выборе и эксплуатации

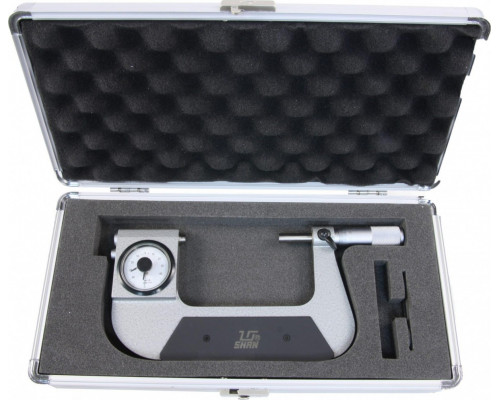

• Комплектность: в стандартную поставку входит сам микрометр, установочная мера (концевая мера длины на 50 мм для настройки нуля) и футляр для хранения. Перед использованием обязательно проверьте наличие меры — без неё точная настройка невозможна.


• Проверка нулевого положения: перед каждым сеансом измерений необходимо установить инструмент на ноль по эталонной мере. Если стрелка индикатора не возвращается точно на ноль, требуется регулировка (обычно смещением шкалы индикатора).


• Условия хранения: инструмент требует чистоты и защиты от коррозии. После работы протирайте измерительные поверхности мягкой безворсовой тканью, смазывайте микрометрический винт тонким слоем специального масла. Храните только в футляре при температуре от +10 до +30 °C.


• Периодическая поверка: для поддержания заявленной точности рекомендуется проводить метрологическую поверку не реже одного раза в год, особенно при интенсивном использовании в производстве.


• Совместимость: инструмент не имеет электронных интерфейсов и не подключается к компьютеру — все показания считываются визуально. Это классический механический прибор, требующий навыков снятия показаний с двух шкал.

Микрометр SHAN МР-75 — это надёжный инструмент для точных измерений в диапазоне 50–75 мм, который будет полезен специалистам, работающим с допусками по 6–7 квалитетам точности. Его сильная сторона — сочетание микрометрической точности с наглядностью рычажного индикатора, что упрощает контроль качества деталей в условиях мастерской или лаборатории.
