Штангенрейсмас SHAN ШР 500 мм, 0.05 мм

Инструмент для точной разметки и контроля высоты

Штангенрейсмас SHAN ШР 500 мм 0.05 123731 — это измерительный инструмент, предназначенный для определения высоты деталей, а также для выполнения разметки на заготовках. Модель с диапазоном измерений до 500 мм и ценой деления 0.05 мм подходит для широкого круга задач в машиностроении, металлообработке и ремонтных мастерских. Инструмент позволяет переносить размеры с эталонных плит, чертежей или образцов на обрабатываемые поверхности, обеспечивая точность, достаточную для большинства производственных операций.

Конструктивные особенности и практическая ценность

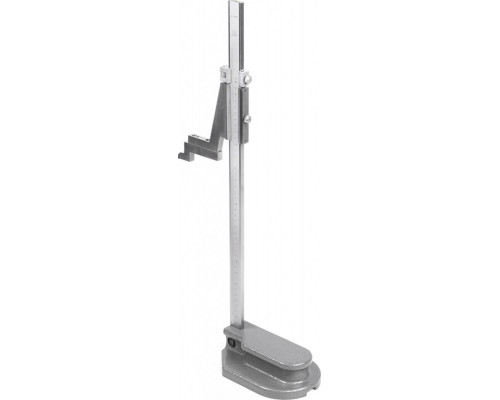

Основание штангенрейсмаса выполнено из чугуна — это обеспечивает устойчивость при работе и снижает риск смещения инструмента во время разметки. Штанга с нанесенной миллиметровой шкалой служит направляющей для подвижной рамки, которая оснащена нониусом с ценой деления 0.05 мм. Такая точность позволяет выполнять разметку и контроль с шагом в половину десятой доли миллиметра, что актуально для деталей с допусками средней точности.

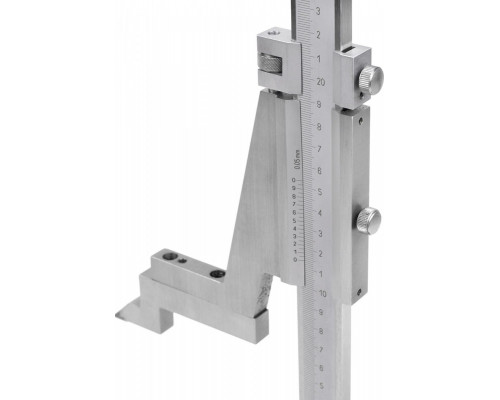

Подвижная рамка включает измерительную (разметочную) ножку, которая непосредственно контактирует с деталью. Для удобства настройки на требуемый размер предусмотрено устройство тонкой подачи с микрометрическим винтом. Это ускоряет процесс установки и снижает вероятность ошибки при совмещении штрихов нониуса со шкалой штанги.

Все шкалы — основная на штанге и на нониусе — имеют матовое хромовое покрытие. Оно исключает появление бликов при искусственном или естественном освещении, что упрощает считывание показаний и снижает нагрузку на зрение оператора.

Особенности эксплуатации и ограничения

Инструмент предназначен для работы на плоских поверочных плитах или других ровных поверхностях, так как устойчивость и точность измерений напрямую зависят от качества опорной плоскости. При разметке важно учитывать, что ножка штангенрейсмаса может оставлять царапины на мягких материалах — для таких случаев рекомендуется использовать защитные накладки или работать с минимальным нажимом.

Диапазон измерений до 500 мм ограничивает применение только деталями, высота которых не превышает этого значения. Цена деления 0.05 мм не подходит для высокоточных работ, где требуется погрешность менее 0.02 мм — в таких случаях следует выбирать инструменты с нониусом 0.02 мм или цифровые модели.

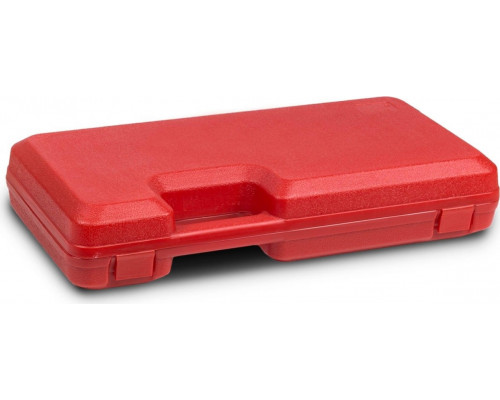

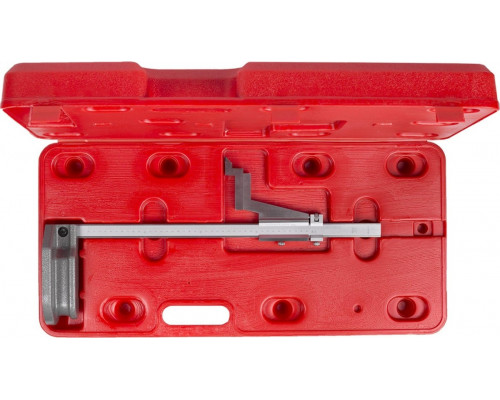

Производитель SHAN предлагает данную модель в базовой комплектации: штангенрейсмас без дополнительных аксессуаров. Упаковочные размеры (150x100x600 мм) и вес 1 кг делают инструмент удобным для хранения и транспортировки, но при длительной работе на крупных деталях может потребоваться дополнительная фиксация основания.

На что обратить внимание при выборе

При оценке данной модели важно учитывать характер выполняемых задач. Если требуется разметка или контроль высоты деталей с точностью до 0.05 мм в диапазоне до 500 мм, штангенрейсмас SHAN ШР 500 мм 0.05 является функциональным решением. Для работ с более жесткими допусками или с деталями выше 500 мм потребуется инструмент с другими характеристиками. Также стоит проверить плавность хода рамки и четкость нанесения шкал при осмотре перед эксплуатацией — это влияет на удобство использования и долговечность инструмента.
