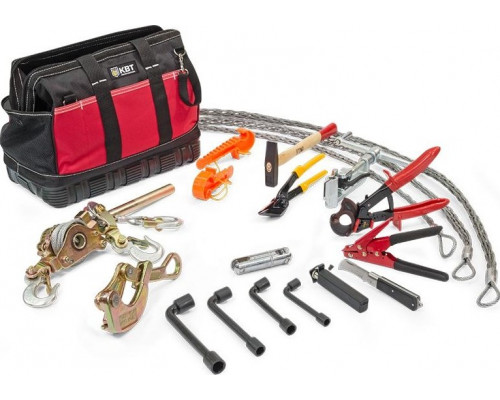

Набор инструментов для монтажа провода СИП КВТ НИС-1, 17 предметов

Профессиональный набор для монтажа СИП

Набор инструментов КВТ НИС-1 (58744) представляет собой комплект из 17 предметов, предназначенный для выполнения полного цикла работ по монтажу самонесущего изолированного провода (СИП) на воздушных линиях электропередач. Это решение для электромонтажников и бригад, занимающихся прокладкой и обслуживанием линий 0,4–1 кВ. В отличие от универсальных наборов, данная модель сфокусирована на специфических задачах: натяжении провода, соединении, зачистке и фиксации на опорах. Все инструменты уложены в прочную сумку для транспортировки и хранения.

Ключевые компоненты и их назначение

Комплектация набора ориентирована на последовательные этапы монтажа СИП. В состав входят:

• Лебедка ручная КВТ ЛР-15 — основной инструмент для натяжения провода. Рассчитана на усилие до 15 кН, что подходит для большинства типовых линий. Позволяет контролировать провисание провода без использования дополнительного оборудования.


• Монтажные чулки (ЧМ-10-20, ЧМ-20-30, ЧМ-30-40) — три размера для захвата провода СИП различного сечения. Чулок надевается на жилу и передает тяговое усилие от лебедки, не повреждая изоляцию.


• Вертлюг КВТ ВМ-15 — предотвращает скручивание провода при натяжении. Соединяется с лебедкой и чулком, обеспечивая свободное вращение.


• Ножницы секторные КВТ НС-32 — для резки провода СИП сечением до 32 мм². Секторный механизм дает чистый срез без заусенцев.


• Приспособление для зачистки проводов КВТ КС-25 — снимает изоляцию с жил СИП перед подключением к зажимам. Работает без повреждения токопроводящей жилы.


• Нож монтерский КВТ НМ-02 — универсальный инструмент для подрезки изоляции и оболочки кабеля в труднодоступных местах.


• Набор изолированных накидных ключей КВТ КИН-2 — предназначен для затяжки прокалывающих зажимов на линии. Изолированные рукоятки обеспечивают безопасность при работе под напряжением.


• Инструмент для натяжения бандажной ленты КВТ ИН-20 — фиксирует провод на опорах с помощью бандажной ленты. Позволяет дозировать усилие и избежать ослабления крепления.


• Инструмент для монтажа стяжек КВТ TG-03 — для установки нейлоновых стяжек при креплении провода к траверсам или изоляторам.


• Клинья отделительные КВТ КО — раздвигают жилы СИП для удобного доступа к каждой фазе при монтаже зажимов.


• Монтажный зажим (лягушка) КВТ МЗ-22 — временно фиксирует провод на опоре для предотвращения его падения при перетяжке.


• Кордощетка КВТ К-50 — очищает контактные поверхности зажимов от окислов и загрязнений.


• Ножницы для резки стальных лент КВТ НМ-20 — обрезают бандажную ленту после натяжения.


• Молоток — для правки арматуры или забивки клиньев.

Практические возможности и ограничения

Набор КВТ НИС-1 позволяет выполнить монтаж СИП от начала до конца: от раскатки и натяжения до фиксации на опоре и подключения к зажимам. Лебедка с усилием 15 кН подходит для линий длиной до 50–80 метров в зависимости от сечения провода и количества жил. Для более протяженных пролетов потребуется дополнительное оборудование.

Важно учитывать, что в наборе отсутствуют диэлектрические покрытия на большинстве инструментов (кроме ключей КИН-2). Это означает, что работы должны проводиться при отключенном напряжении или с использованием дополнительных средств защиты. Набор не включает стриппер, кримпер или тестер — эти инструменты приобретаются отдельно, если требуется обжим наконечников или проверка цепей.

Вес набора составляет 15 кг, что типично для профессионального комплекта. Сумка С-01 имеет несколько отделений для упорядоченного хранения, но не предназначена для длительной переноски на большие расстояния — оптимально использовать для транспортировки в автомобиле или на объекте.

Особенности выбора

При выборе набора НИС-1 стоит обратить внимание на совместимость с типом провода. Чулки рассчитаны на СИП с сечением жил от 10 до 40 мм², что покрывает основные марки (СИП-2, СИП-4). Для работы с проводом большего сечения (50–70 мм²) потребуются отдельные чулки. Лебедка ЛР-15 имеет ручной привод — для монтажа на высоте может потребоваться фиксация на опоре или использование помощника.

Набор ориентирован на профессиональное использование и не рекомендуется для разовых бытовых задач из-за узкой специализации инструментов. Если требуется монтаж СИП на линиях с частыми поворотами или в условиях ограниченного пространства, дополнительно могут понадобиться ролики для раскатки.
